451-00

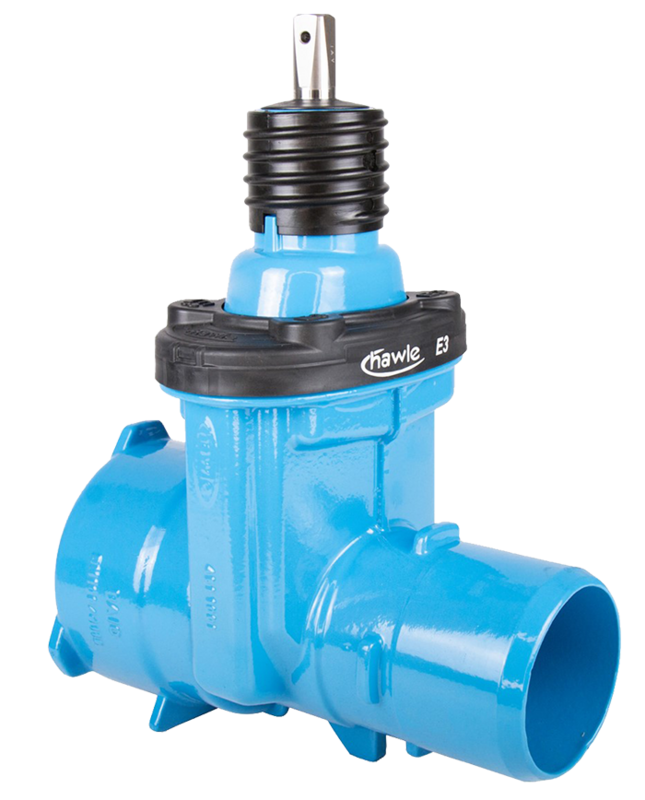

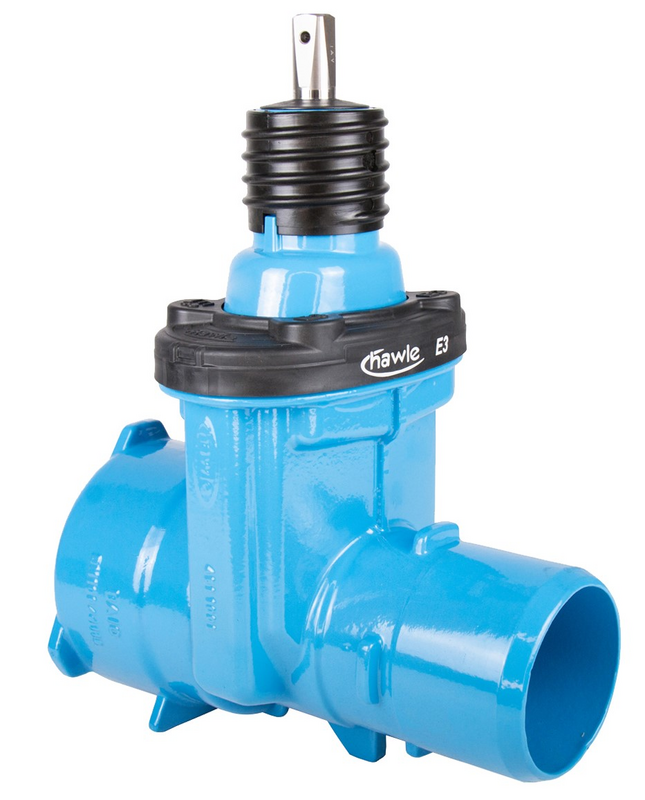

Vană sertar "E3" cu mufă/racord de capăt - Sistem BAIO®

Vană cu mufă, cu un racord de capăt pentru conectare la mufe BAIO® şi cu un racord cu funcţie dublă BAIO® pentru conectare la racordurile de capăt BAIO® şi pentru conectarea ţevilor din fontă, oţel, PE şi PVC.

Garnituri pentru apă:
Ţevi fontă: garnitură BLD®
Ţevi PE/PVC: garnituri GKS

Garnituri pentru gaz:
Sunt necesare o garnitură de ţeavă din fontă pentru gaz sau o garnitură GKS pentru gaz (ţeavă PVC, 5 bar), testate conform standardului DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.

Citeste mai mult reduce
Material: Carcasă: GJS-400, vopsea epoxidică Hawle
Fus: oțel inoxidabil
Piuliță de canelă: Alamă
Pană: GJS-400, EPDM interior și exterior conform KTW-BWGL pentru apă
Sigilii: EPDM conform KTW-BWGL pentru apă
Protecția marginilor E3: PE
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Vană cu mufă, cu un racord de capăt pentru conectare la mufe BAIO® şi cu un racord cu funcţie dublă BAIO® pentru conectare la racordurile de capăt BAIO® şi pentru conectarea ţevilor din fontă, oţel, PE şi PVC.

Garnituri pentru apă:
Ţevi fontă: garnitură BLD®
Ţevi PE/PVC: garnituri GKS

Garnituri pentru gaz:
Sunt necesare o garnitură de ţeavă din fontă pentru gaz sau o garnitură GKS pentru gaz (ţeavă PVC, 5 bar), testate conform standardului DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.

Contacte
Lista de dorinte
Comanda nr.
*)
PN max.
L
B
H
Pătratul tijei

Tip țeavă
DN/d
 Medie Greutate A-Text Cos
4510800003
   16 bar 295 mm 180 mm 385 mm 17,3 mm Fontă|PE|PVC 80 16,50 kg
4511000003
   16 bar 320 mm 207 mm 425 mm 19,3 mm Fontă|PE|PVC 100 21,50 kg
4511250003
   16 bar 350 mm 289 mm 514 mm 19,3 mm Fontă|PE|PVC 125 35,00 kg
4511500003
   16 bar 360 mm 289 mm 541 mm 19,3 mm Fontă|PE|PVC 150 38,50 kg
4511501803
 1) 16 bar 360 mm 289 mm 541 mm 19,3 mm Fontă|PE|PVC 150/180 39,50 kg
4512000003
   16 bar 390 mm 353 mm 676 mm 24,3 mm Fontă|PE|PVC 200 60,00 kg
4512500003
   16 bar 536 mm 436 mm 815 mm 27,3 mm Fontă|PE|PVC 250 105,00 kg
4513000003
   16 bar 599 mm 520 mm 925 mm 27,3 mm Fontă|PE|PVC 300 157,00 kg
Lista de dorinte
1)
Cu racord de capăt BAIO® DN 150/d 180 adecvat pentru teu (cod produs 542) Fiting special SM, mufă adecvată doar pentru conducte (țevi), nu pentru racord de capăt BAIO

Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru apă, montată din fabrică / ptr. țevi din fontă

Cost suplimentar pentru garnitura GKS

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
