Atenţie: pentru DN 80 şi DN 100, utilizaţi tija extensibilă şi roata de manevră DN 50
-
Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru apă, montată din fabrică - ptr. țevi din fontă
-
Cost suplimentar pentru garnitura GKS, vezi capitolul 1
-
La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
480-00

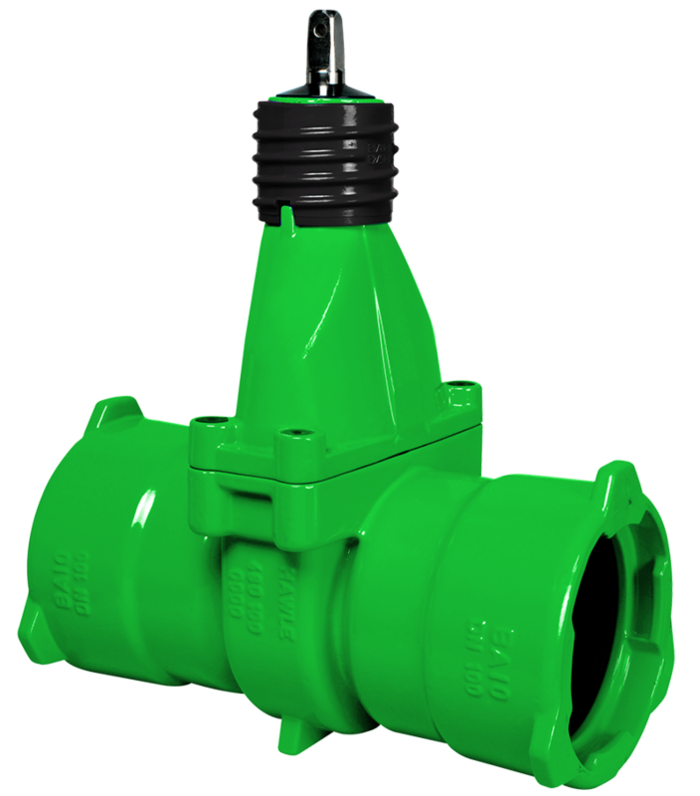

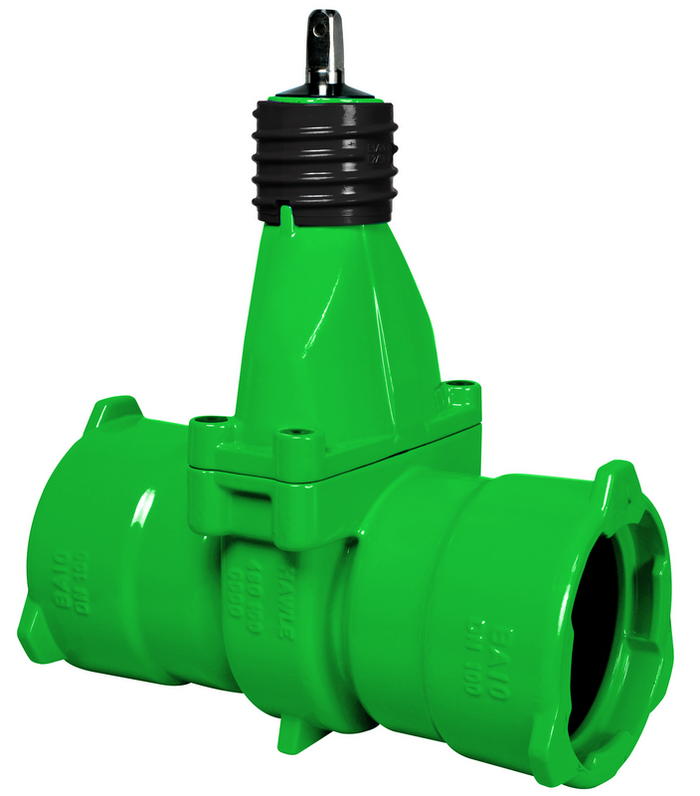

Vană cuţit pentru ape reziduale cu mufe - Sistem BAIO®
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, lamă de închidere: oţel inoxidabil Set de garnituri inelare: POM/NBR |
|---|---|
| Presiunea maxima de operare: | Apă reziduală: 10 bar |
| Medie | Apă reziduale |
Vană cuţit pentru ape reziduale, pentru montaj îngropat, cu două mufe BAIO® cu funcţie dublă pentru conectare cu racorduri de capăt BAIO®, la ţevi din fontă, oţel, PE şi PVC.
Funcţia de închidere etanşă fiabilă este asigurată de o lamă de închidere din oţel inoxidabil dur, laminat şi un pachet de etanşare cu garnituri inelare. Pachetul de etanşare previne aderarea particulelor solide la tijă şi, în cazul reparării, permite înlocuirea capacului vanei fără a scoate vana din instalația aflată sub presiune.
Garnituri:
Ţevi fontă: garnitură BLD®
Ţevi PE/PVC: garnitură GKS
Pătratul tijei: 14,3 mm
Contacte
|
Comanda nr.
|
DN |
L |
B |
H |
Pătratul tijei |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|
|
4800800020
|
80 | 300 mm | 163 mm | 367 mm | 14,3 mm | 14,65 kg | |||
|
4801000020
|
100 | 350 mm | 201 mm | 414 mm | 14,3 mm | 19,90 kg |
|
Documente tehnice
|
|---|
| declaration of conformity sewage gate valves 480, 481, 482 |
