Alte lungimi la cerere
-
Alternativ: Execuție cu capac de protecție (montaj la livrare), comandă nr.: 490.080.0520
-
Încărcare golire prin aspirație (cod produs: 491.080.0505) atunci când sunt instalate în zona cu ape subterane
-
La cerere incluse și la versiunea ''ajustabile pe înălțime'' sau ca Tele-Hydrant®
490-01

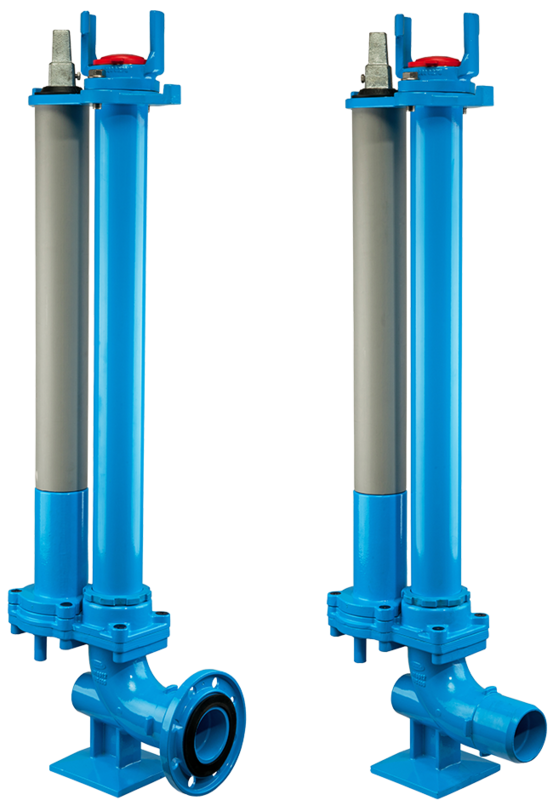

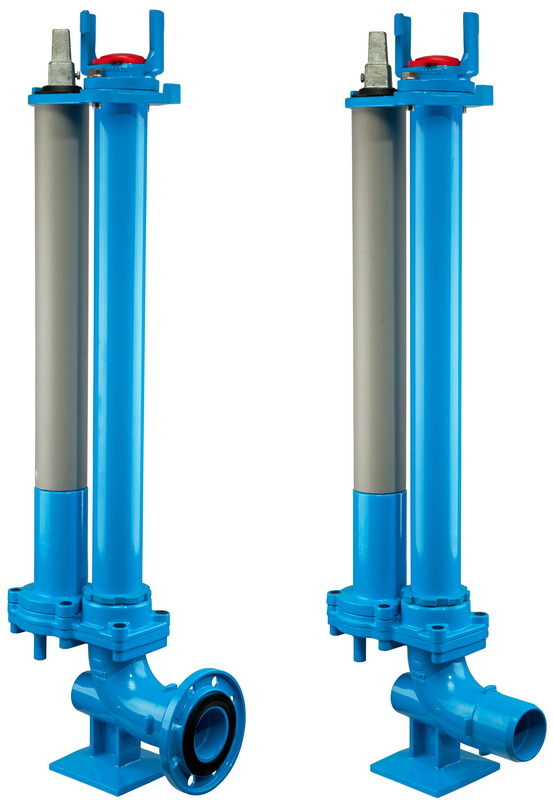

Hidrant subteran - curent liber, cu cot cu picior
| Material: |
Componente turnate: GJS-400, strat de pulbere epoxidică Hawle Țeavă medie: oțel inoxidabil, strat de pulbere epoxidică Hawle Tijă/lamă de închidere/mecanism de pornire lamă de închidere: oțel inoxidabil Conductă protecție: PP (Polipropilenă) Garnitură de etanșare: EPDM potrivit DVGW W 270 |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Prin separarea conductelor operativă și medie, hidranții Hawle cu cot cu picior turnat au un comportament mai avantajos din punct de vedere hidraulic decât hidranții cu oprire prin intermediul convenționalului scaun conic al ventilului. Construcția compactă asigură, comparativ cu hidranții subterani convenționali, o cantitate mică de apă și, în plus, asigură un montaj ușor și rapid. Oprirea se face printr-un sertar de închidere din oțel inoxidabil. Sertarul de închidere este deplasat în plan orizontal către opritorul mecanic, cu ajutorul bolţului excentric și mecanismului de angrenaj.
Q = 153 m³/h la diferență de presiune de 1 bar
Secțiune min: 70 mm
Ieșire: BAIO®, flanșă mobilă
Închidere/Deschidere: 15 rotații
Golire: potrivit DIN EN 1074-6
La montarea unui robinet evacuare BAIO®, pentru racordarea pieselor fasonate se va folosi siguranță de deblocare, cod produs 529 (vezi completări privind produsele).
Contacte
|
Comanda nr.
|
*) |
DN |
Adâncime de îngropare |
Conexiune |
A |
B |
B1 |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
4900851001
|
1) | 80 | 1,00 | Îmbinare tip baionetă | 1010 mm | 420 mm | 305 mm | 44,80 kg | |||
|
4900851251
|
1) | 80 | 1,25 | Îmbinare tip baionetă | 1260 mm | 420 mm | 305 mm | 46,00 kg | |||
|
4900851501
|
1) | 80 | 1,50 | Îmbinare tip baionetă | 1510 mm | 420 mm | 305 mm | 48,00 kg | |||
|
4900861001
|
80 | 1,00 | Flanșă | 1010 mm | 420 mm | 305 mm | 47,00 kg | ||||
|
4900861251
|
80 | 1,25 | Flanșă | 1260 mm | 420 mm | 305 mm | 49,00 kg | ||||
|
4900861501
|
80 | 1,50 | Flanșă | 1510 mm | 420 mm | 305 mm | 51,00 kg |
