Ca alternativă: versiune cu capac cu fixare prin apăsare (montat din fabrică) cod produs: 490.080.0520
490-02

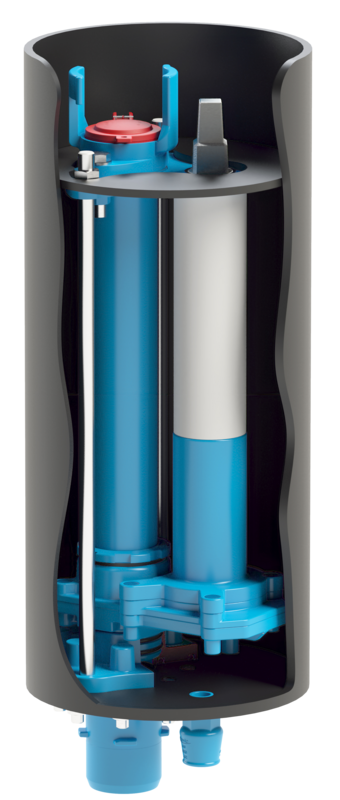

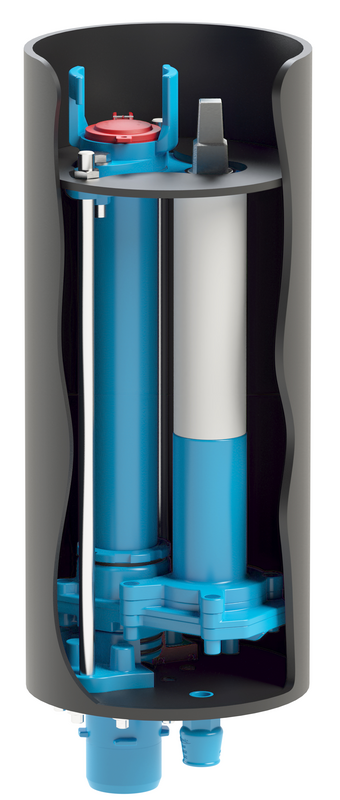

Ansamblu hidrant subteran cu curgere liberă
| Material: |
Componente turnate: GJS-400, acoperire cu pulbere epoxidică Hawle Ţeavă care conţine fluidul: oţel inoxidabil, acoperire cu pulbere epoxidică Hawle Tijă/lamă de închidere/mecanism de acţionare lamă de închidere: oţel inoxidabil Manta de protecţie: PP (polipropilenă) Ax PE: PE 80 Garnituri: EPDM |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Ansamblul hidrantului subteran înlocuieşte căminele de vizitare complexe şi costisitoare. Este asigurat accesul la hidrant pentru efectuarea lucrărilor de întreţinere sau reparaţii fără să fie necesare săpături. Dacă este necesar, orificiul de golire poate fi închis (de exemplu în cazul unui nivel ridicat al apei subterane), cu ajutorul unui fiting de capăt. Atunci când orificiul de golire este închis trebuie să verificaţi dacă există scurgeri ale apei de deasupra în cadrul ansamblului şi, dacă este necesar, goliţi cu ajutorul unui tub de aspiraţie, a unei pompe manuale sau alt echipament similar.
Închiderea este efectuată cu ajutorul unei lame de închidere din oţel inoxidabil, în mod similar cu închiderea versiunii standard a hidrantului subteran cu curgere liberă.
Q = 153 m³/h la presiunea diferenţială de 1 bar
Secţiune transversală minimă: 70 mm
Ieşire: BAIO®, flanşă sau PE
Deschidere/închidere: 15 rotaţii complete
Sistem de golire
Marcaj CE
Pentru hidranţi cu ieşire cu racord de capăt BAIO®, trebuie să utilizaţi capacul împotriva impurităţilor şi inelul de fixare (vezi produsele suplimentare).
Contacte
|
Comanda nr.
|
*) |
DN |
Adâncime de îngropare |
Conexiune |
H |
D Ø |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
4908080100
|
1) | 80 | 1,00 | Îmbinare tip baionetă | 743 mm | 355 mm | 43,00 kg | |||
|
4908080125
|
1) | 80 | 1,25 | Îmbinare tip baionetă | 973 mm | 355 mm | 56,50 kg | |||
|
4908080150
|
1) | 80 | 1,50 | Îmbinare tip baionetă | 1123 mm | 355 mm | 60,00 kg | |||
|
4908081100
|
80 | 1,00 | Flanșă | 750 mm | 355 mm | 51,00 kg | ||||
|
4908081125
|
80 | 1,25 | Flanșă | 980 mm | 355 mm | 55,00 kg | ||||
|
4908081150
|
80 | 1,50 | Flanșă | 1230 mm | 355 mm | 57,00 kg | ||||
|
4908083125
|
80 | 1,25 | PE D 110 | 1100 mm | 355 mm | 55,50 kg |
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 204-04 | Placă suport din beton pentru cutie de protecție, cod produs nr. 211-00, 211-04 |
| 211-00 | Cutie de protecție cu capac, rotundă |
| 490-05 | Capac împotriva impurităţilor şi inel de fixare pentru racorduri de capăt BAIO® |
| 548-00 | Cot cu picior - Sistem BAIO® |
| 549-00 | Fiting EN - Sistem BAIO® |
| 620-01 | Fiting de capăt |
