494-00

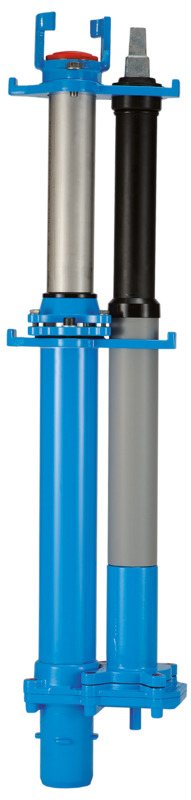

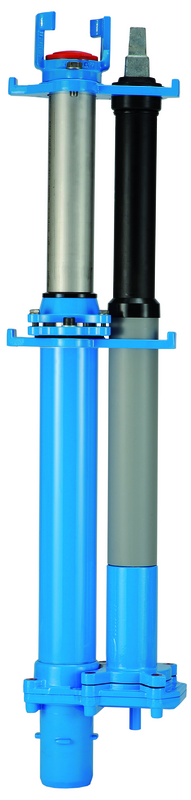

Hidrant subteran cu curgere liberă „reglabil pe înălţime”

Hidrantul subteran cu curgere liberă, reglabil în înălţime, prezintă o ţeavă telescopică pentru fluid, din oţel inoxidabil şi o unitate de funcţionare telescopică. Astfel, în momentul instalării, hidrantul subteran poate fi adaptat la nivelul drumului sau al terenului din jur. În funcţie de versiune, acesta poate fi reglat între 300 şi 550 mm. Ţeava pentru fluid este blocată cu ajutorul unui mecanism de prindere, cu tubul telescopic funcţional fixat în siguranţă, prin intermediul plăcii de racordare.

Închiderea este efectuată cu ajutorul unei lame de închidere din oţel inoxidabil, în mod similar cu închiderea versiunii standard a hidrantului subteran cu curgere liberă.

Q = 153 m³/h la presiunea diferenţială de 1 bar
Secţiune transversală minimă: 70 mm
Ieşire: BAIO®, flanşă sau PE
Deschidere/închidere: 15 rotaţii complete
Sistem de golire:

Pentru hidranţi cu ieşire cu racord de capăt BAIO®, trebuie utilizat capacul împotriva impurităţilor şi inelul de fixare (vezi produsele suplimentare).

Citeste mai mult reduce
Material: Componente turnate: GJS-400, acoperire cu pulbere epoxidică Hawle
Ţeavă: oţel inoxidabil, acoperire cu pulbere epoxidică Hawle
Tijă/lamă de închidere/mecanism de acţionare lamă de închidere: oţel inoxidabil
Manta de protecţie: PP (polipropilenă)
Garnituri: EPDM
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Hidrantul subteran cu curgere liberă, reglabil în înălţime, prezintă o ţeavă telescopică pentru fluid, din oţel inoxidabil şi o unitate de funcţionare telescopică. Astfel, în momentul instalării, hidrantul subteran poate fi adaptat la nivelul drumului sau al terenului din jur. În funcţie de versiune, acesta poate fi reglat între 300 şi 550 mm. Ţeava pentru fluid este blocată cu ajutorul unui mecanism de prindere, cu tubul telescopic funcţional fixat în siguranţă, prin intermediul plăcii de racordare.

Închiderea este efectuată cu ajutorul unei lame de închidere din oţel inoxidabil, în mod similar cu închiderea versiunii standard a hidrantului subteran cu curgere liberă.

Q = 153 m³/h la presiunea diferenţială de 1 bar
Secţiune transversală minimă: 70 mm
Ieşire: BAIO®, flanşă sau PE
Deschidere/închidere: 15 rotaţii complete
Sistem de golire:

Pentru hidranţi cu ieşire cu racord de capăt BAIO®, trebuie utilizat capacul împotriva impurităţilor şi inelul de fixare (vezi produsele suplimentare).

Contacte
Lista de dorinte
Comanda nr.
*)
DN
Adâncime de îngropare

Conexiune
A
B
B1
D
Extensii
 Medie Greutate A-Text Cos
4940801001
 2) 80 1,00 - 1,30 Îmbinare tip baionetă 805 mm 280 mm 305 mm 190 mm 300 mm 38,00 kg
4940801251
 2) 80 1,25 - 1,55 Îmbinare tip baionetă 1065 mm 280 mm 305 mm 190 mm 300 mm 43,00 kg
4940801301
 2) 80 1,30 - 1,65 Îmbinare tip baionetă 1075 mm 280 mm 305 mm 190 mm 350 mm 43,00 kg
4940801501
 2) 80 1,50 - 2,05 Îmbinare tip baionetă 1315 mm 280 mm 305 mm 190 mm 550 mm 48,00 kg
4940802001
 2) 80 2,00 - 2,55 Îmbinare tip baionetă 1815 mm 280 mm 305 mm 190 mm 550 mm 72,00 kg
4940811001
 1) 80 1,00 - 1,30 Flanșă 740 mm 280 mm 305 mm 190 mm 300 mm 40,00 kg
4940811251
 1) 80 1,25 - 1,55 Flanșă 990 mm 280 mm 305 mm 190 mm 300 mm 52,00 kg
4940811301
 1) 80 1,30 - 1,65 Flanșă 1040 mm 280 mm 305 mm 190 mm 350 mm 43,00 kg
4940811501
 1) 80 1,50 - 2,05 Flanșă 1240 mm 280 mm 305 mm 190 mm 550 mm 58,00 kg
4940812001
 1) 80 2,00 - 2,55 Flanșă 1740 mm 280 mm 305 mm 190 mm 550 mm 75,00 kg
Lista de dorinte

Lungimi speciale disponibile la cerere.

Ca alternativă: versiune cu capac cu fixare prin apăsare (montat din fabrică) cod de comandă: 490.080.0520
