- 1)
- Zonă de deschidere DN 300, flanşe DN 350
500-00

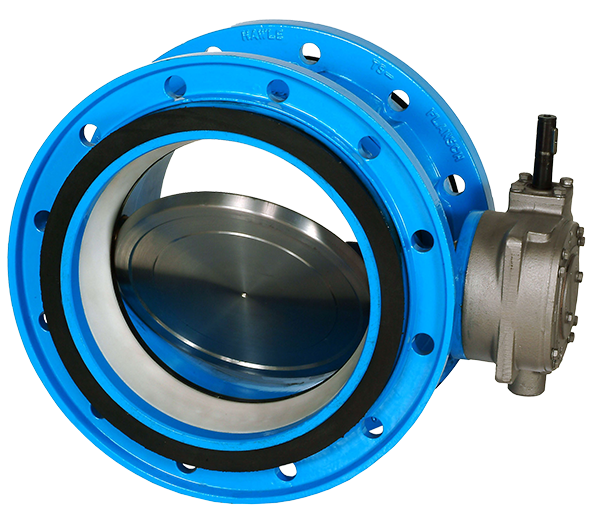

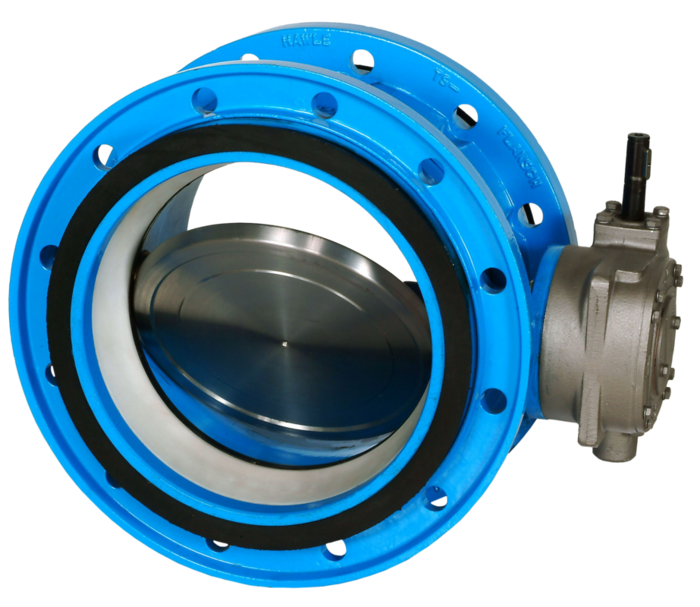

Vană fluture Hawle PRO cu sistem de etanşare cu acţiune proporţională şi flanşe de blocare libere


Material: |
Corp / flanşe libere: GJS-400, acoperire cu pulbere epoxidică Hawle Disc/ax: oţel inoxidabil Garnitură scaun: EPDM (ranforsat cu un inel de oţel inoxidabil) Inel de susţinere: DN 150 - DN 300: din POM DN ≥ 400: oţel inoxidabil Garnitură circulară: EPDM |
---|---|
Presiunea maxima de operare: | Vezi tabelul |
Medie | Apă |
Vana fluture Hawle PRO este furnizată cu un sistem de etanşare cu acţiune proporţională.
Elementul de etanşare este fixat în corpul vanei fluture. Atunci când vana fluture este deschisă, presiunea admisă este aceeaşi din toate părţile, prevenind astfel în mod fiabil deformările nedorite ale garniturii. Imediat ce vana fluture PRO este închisă, garnitura este apăsată pe discul vanei. Presiunea de contact depinde de presiunea apei.
Sistemul de etanşare cu acţiune proporţională asigură pe de o parte o etanşare fiabilă, iar pe de altă parte o durată lungă de viaţă datorită uzurii reduse a elementului de etanşare.
Vana fluture Hawle PRO este furnizată cu acelaşi sistem cu flanşe libere precum vana sertar de schimb. Astfel, pe lângă utilizarea la construcţii noi, vana fluture este adecvată în principal pentru schimbarea vanelor existente. Garniturile plate sunt deja incluse în garniturile circulare. De aceea, îmbinarea între flanşe nu este necesară.
În plus, sistemul de flanşe libere prezintă avantaje în ceea ce priveşte depozitarea. Flanşele pot fi schimbate uşor şi rapid de la PN 10 la PN 16 sau invers.
În afară de funcţia sa de bază ca vană de închidere, vana fluture Hawle PRO poate fi utilizată şi cu rol de compensator de montaj datorită sistemului integrat de flanşe libere (nu este necesar un compensator de montaj).
Dimensiune faţă în faţă: serie standard 14, conform standardului DIN EN 558-1
Dimensiuni flanşă: conform standardului EN 1092-2
Atenţie: roata de manevră nu este inclusă în setul de livrare (vezi produsele suplimentare)!
Comanda nr.
|
*) |
B max. |
DN |
PN |
L |
B |
B1 |
H |
D Ø |
Locație de instalare |
T |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
5001500000
|
381 mm | 150 | 10/16 | 210 mm | 341 mm | 156 mm | 336 mm | 285 mm | în camin | 22,40 kg | |||||
5001501000
|
393 mm | 150 | 10/16 | 210 mm | 341 mm | 156 mm | 327 mm | 285 mm | îngropat în pamânt | 22,40 kg | |||||
5002000000
|
460 mm | 200 | 10 | 230 mm | 412 mm | 192 mm | 366 mm | 345 mm | în camin | 44,30 kg | |||||
5002000060
|
460 mm | 200 | 16 | 230 mm | 412 mm | 192 mm | 366 mm | 345 mm | în camin | 44,00 kg | |||||
5002001000
|
472 mm | 200 | 10 | 230 mm | 412 mm | 192 mm | 391 mm | 345 mm | îngropat în pamânt | 51,00 kg | |||||
5002001060
|
472 mm | 200 | 16 | 230 mm | 412 mm | 192 mm | 391 mm | 345 mm | îngropat în pamânt | 51,00 kg | |||||
5002500000
|
550 mm | 250 | 10 | 250 mm | 497 mm | 229 mm | 421 mm | 405 mm | în camin | 66,00 kg | |||||
5002500060
|
550 mm | 250 | 16 | 250 mm | 497 mm | 229 mm | 421 mm | 405 mm | în camin | 66,00 kg | |||||
5002501000
|
563 mm | 250 | 10 | 250 mm | 497 mm | 229 mm | 421 mm | 405 mm | îngropat în pamânt | 66,00 kg | |||||
5002501060
|
550 mm | 250 | 16 | 250 mm | 497 mm | 229 mm | 421 mm | 405 mm | îngropat în pamânt | 66,00 kg | |||||
5003000000
|
573 mm | 300 | 10 | 270 mm | 520 mm | 245 mm | 446 mm | 455 mm | în camin | 5 mm | 83,00 kg | ||||
5003000060
|
573 mm | 300 | 16 | 270 mm | 520 mm | 245 mm | 446 mm | 455 mm | în camin | 5 mm | 83,00 kg | ||||
5003001000
|
586 mm | 300 | 10 | 270 mm | 520 mm | 245 mm | 446 mm | 455 mm | îngropat în pamânt | 5 mm | 85,00 kg | ||||
5003001060
|
586 mm | 300 | 16 | 270 mm | 520 mm | 245 mm | 446 mm | 455 mm | îngropat în pamânt | 5 mm | 85,00 kg | ||||
5003500000
|
1) | 573 mm | 350 | 10 | 290 mm | 520 mm | 245 mm | 478 mm | 520 mm | în camin | 5 mm | 106,00 kg | |||
5003500060
|
1) | 573 mm | 350 | 16 | 290 mm | 520 mm | 245 mm | 478 mm | 520 mm | în camin | 5 mm | 106,00 kg | |||
5003501000
|
1) | 586 mm | 350 | 10 | 290 mm | 520 mm | 245 mm | 478 mm | 520 mm | îngropat în pamânt | 5 mm | 106,00 kg | |||
5003501060
|
1) | 586 mm | 350 | 16 | 290 mm | 520 mm | 245 mm | 478 mm | 520 mm | îngropat în pamânt | 5 mm | 106,00 kg | |||
5004000000
|
744 mm | 400 | 10 | 310 mm | 696 mm | 329 mm | 585 mm | 580 mm | în camin | 25 mm | 156,00 kg | ||||
5004000060
|
744 mm | 400 | 16 | 310 mm | 696 mm | 329 mm | 585 mm | 580 mm | în camin | 25 mm | 156,00 kg | ||||
5004001000
|
760 mm | 400 | 10 | 310 mm | 696 mm | 329 mm | 513 mm | 580 mm | îngropat în pamânt | 25 mm | 160,00 kg | ||||
5004001060
|
760 mm | 400 | 16 | 310 mm | 696 mm | 329 mm | 513 mm | 580 mm | îngropat în pamânt | 25 mm | 160,00 kg | ||||
5005000000
|
925 mm | 500 | 10 | 350 mm | 855 mm | 400 mm | 807 mm | 715 mm | în camin | 56 mm | 306,00 kg | ||||
5005000060
|
925 mm | 500 | 16 | 350 mm | 855 mm | 400 mm | 807 mm | 715 mm | în camin | 56 mm | 306,00 kg | ||||
5005001000
|
945 mm | 500 | 10 | 350 mm | 855 mm | 400 mm | 767 mm | 715 mm | îngropat în pamânt | 56 mm | 306,00 kg | ||||
5005001060
|
945 mm | 500 | 16 | 350 mm | 855 mm | 400 mm | 767 mm | 715 mm | îngropat în pamânt | 56 mm | 306,00 kg | ||||
5006000000
|
1120 mm | 600 | 10 | 390 mm | 1049 mm | 494 mm | 808 mm | 840 mm | în camin | 83 mm | 450,00 kg | ||||
5006000060
|
1135 mm | 600 | 16 | 390 mm | 1049 mm | 494 mm | 888 mm | 840 mm | în camin | 83 mm | 450,00 kg | ||||
5006001000
|
1138 mm | 600 | 10 | 390 mm | 1049 mm | 494 mm | 814 mm | 840 mm | îngropat în pamânt | 83 mm | 450,00 kg | ||||
5006001060
|
1156 mm | 600 | 16 | 390 mm | 1049 mm | 494 mm | 894 mm | 840 mm | îngropat în pamânt | 83 mm | 450,00 kg |
-
A = instalare automatizată, E = îngropat
-
Informaţii referitoare la acţionarea prin intermediul roții de manevră:
pentru DN 200, utilizaţi roata de manevră DN 80
pentru DN 250 şi DN 300 utilizaţi roata de manevră DN 100
pentru DN 400 - DN 500, utilizaţi roata de manevră DN 200
Informaţii referitoare la acţionarea prin intermediul tijei extensibile:
pentru DN 200 - DN 500, utilizaţi tija extensibilă DN 100 (respectaţi adâncimea de îngropare a ţevii) -
Situaţie de montare standard: vană fluture cu disc orizontal. Vană fluture cu disc vertical (lagăr în partea inferioară, dispozitiv de acţionare în partea superioară), disponibilă la cerere.
-
Dispozitiv pentru acţionare electrică / dispozitiv pentru acţionare pneumatică disponibil, la cerere
