900-01

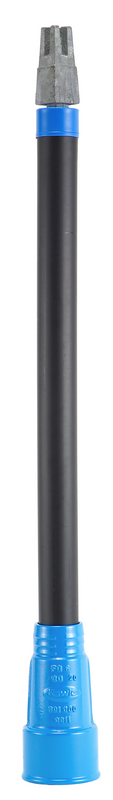

Tijă de acționare rigidă pentru vana fluture Hawle PRO
| Material: |
Capac cu filet rotund: GJL-250, acoperire cu pulbere epoxidică Hawle Capăt tijă și manșon de îmbinare: GJS-400, bituminate, galvanizate Ax tijă: oţel galvanizat Manşon ţeavă: PE-HD |
|---|---|
| Medie | Apă |
Tijele de acționare au rolul de a acţiona vanele de închidere în cadrul ansamblului de subteran de conducte.
Cu ajutorul capacului rotund cu filet, tija de acționare este rotită spre dreapta pe filetul rotund (adaptor cu filet rotund) al vanei de închidere.
Acest lucru are avantajul transferării cuplului de la caseta de îmbinare la tija pătrată, făcând inutilă utilizarea atât a splinturilor suplimentare ale casetei de îmbinare a tijei de acționare cât şi cea a tijei vanei de închidere.
În special în cazul solurilor aderente trebuie să verificaţi atent dacă vana și tija de acționare sunt acoperite în mod corespunzător cu nisip pentru a asigura rezistența la îngheț.
Pentru operare, conform DIN 3223, sunt indicate cheile de acţionare. Extensiile și alte elemente similare nu sunt permise.
Tije de acționare telescopice pentru vane fluture PRO, vezi codul de comandă 950-00.
|
Comanda nr.
|
*) |
DN |
Adâncime de îngropare |
Pătratul tijei |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|
|
9009150100
|
150 | 1,00 | 19,3 mm | 5,70 kg | ||||
|
9009150125
|
150 | 1,25 | 19,3 mm | 6,20 kg | ||||
|
9009150150
|
150 | 1,50 | 19,3 mm | 7,40 kg | ||||
|
9009200100
|
1) | 200 | 1,00 | 19,3 mm | 5,75 kg | |||
|
9009200125
|
1) | 200 | 1,25 | 19,3 mm | 6,60 kg | |||
|
9009200150
|
1) | 200 | 1,50 | 19,3 mm | 7,50 kg | |||
|
9009250100
|
250 | 1,00 | 19,3 mm | 5,70 kg | ||||
|
9009250125
|
250 | 1,25 | 19,3 mm | 6,60 kg | ||||
|
9009250150
|
250 | 1,50 | 19,3 mm | 7,50 kg | ||||
|
9009300100
|
300 | 1,00 | 19,3 mm | 5,70 kg | ||||
|
9009300125
|
300 | 1,25 | 19,3 mm | 5,10 kg | ||||
|
9009300150
|
300 | 1,50 | 19,3 mm | 6,00 kg | ||||
|
9009400100
|
400 | 1,00 | 19,3 mm | 6,25 kg | ||||
|
9009400125
|
400 | 1,25 | 19,3 mm | 7,00 kg | ||||
|
9009400150
|
400 | 1,50 | 19,3 mm | 7,75 kg | ||||
|
9009500100
|
500 | 1,00 | 19,3 mm | 5,50 kg | ||||
|
9009500125
|
500 | 1,25 | 19,3 mm | 6,40 kg | ||||
|
9009500150
|
500 | 1,50 | 19,3 mm | 7,30 kg | ||||
|
9009600100
|
2) | 600 | 1,00 | 19,3 mm | 5,40 kg | |||
|
9009600125
|
2) | 600 | 1,25 | 19,3 mm | 6,30 kg | |||
|
9009600150
|
2) | 600 | 1,50 | 19,3 mm | 6,90 kg |
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 341-00 | Cheie de acţionare |
| 901-00 | Plăci indicatoare pentru tijele de acționare |
| 903-00 | Sistem de blocare pentru tijele de acționare Hawle |
| 950-01 | Prelungire pentru tije extensibile |
