- 1)
- Utilizaţi lama de colier cu cod produs 840.000.3240
- 2)
- Utilizaţi colierul cu cod produs 840.000.5063
522-00

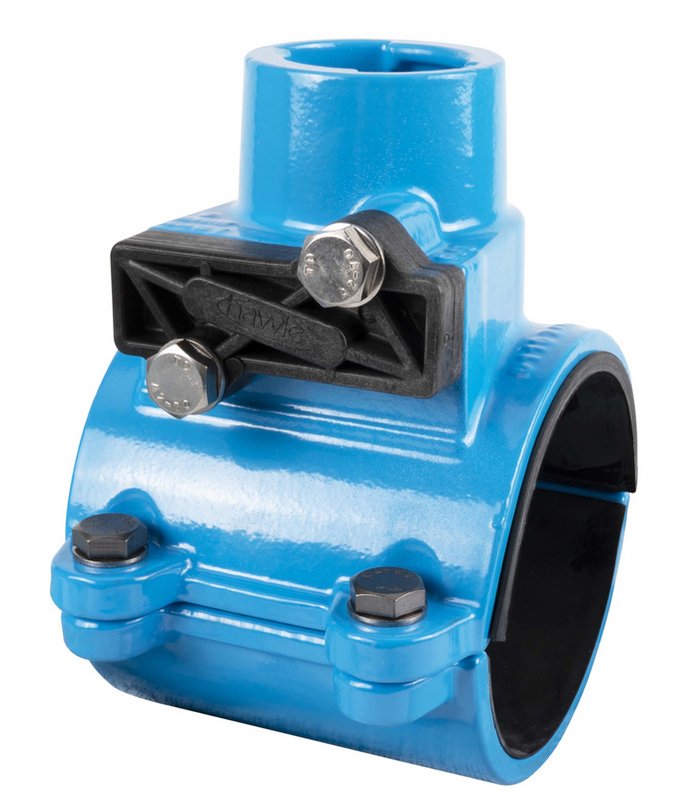

Colier HAKU cu ieşire ZAK® şi dispozitiv auxiliar de închidere
Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Garnituri: EPDM |
---|---|
Presiunea maxima de operare: | Apă potabilă: 16 bar |
Medie | Apă |
Colierele cu filet HAKU cu ieşire ZAK® şi funcţie auxiliară de închidere sunt destinate utilizării pentru montare pe ţevi PE, conform standardului DIN 8074 şi pe ţevi PVC, conform standardului DIN 8062.
Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.
În combinaţie cu un dispozitiv de perforare (de exemplu dispozitiv Hawle de perforare HAWLOMAT, cod produs 830-00), sistemul de închidere cu dispozitiv auxiliar de închidere integrat asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.
În timpul perforării, zona de deschidere este închisă temporar cu ajutorul lamei de închidere (cod produs 840-00) după îndepărtarea axului de perforare. Lama de închidere este disponibilă ca accesoriu. După perforare este posibilă conectarea perfectă a vanelor şi fitingurilor cu racord de capăt ZAK®.
Comanda nr.
|
*) |
d |
Etichetă |
A |
B |
C |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|---|
5220903400
|
1) | 90 mm | 110 mm | 150 mm | 117 mm | 24 mm | ZAK 34 | 3,20 kg | ||||
5220904600
|
2) | 90 mm | 110 mm | 150 mm | 118 mm | 36 mm | ZAK 46 | 3,60 kg | ||||
5221103400
|
1) | 110 mm | 120 mm | 170 mm | 127 mm | 24 mm | ZAK 34 | 3,90 kg | ||||
5221104600
|
2) | 110 mm | 120 mm | 170 mm | 130 mm | 36 mm | ZAK 46 | 4,10 kg | ||||
5221403400
|
1) | 140 mm | 120 mm | 208 mm | 146 mm | 24 mm | ZAK 34 | 5,30 kg | ||||
5221404600
|
2) | 140 mm | 120 mm | 208 mm | 150 mm | 36 mm | ZAK 46 | 5,50 kg | ||||
5221603400
|
1) | 160 mm | 120 mm | 230 mm | 160 mm | 24 mm | ZAK 34 | 5,80 kg | ||||
5221604600
|
2) | 160 mm | 120 mm | 230 mm | 155 mm | 36 mm | ZAK 46 | 6,00 kg | ||||
5222253400
|
1) | 225 mm | 120 mm | 310 mm | 196 mm | 24 mm | ZAK 34 | 8,30 kg | ||||
5222254600
|
2) | 225 mm | 120 mm | 310 mm | 200 mm | 36 mm | ZAK 46 | 8,50 kg | ||||
8400005063
|
lamă de închidere 11/2"-2" / ZAK 46 | 0,25 kg |
Comanda nr.
|
Descrierea produsului |
---|---|
830-00 | Dispozitiv de perforare ţevi „Hawlomat” |
840-00 | Lamă de închidere (lamă colier) |
