525-00

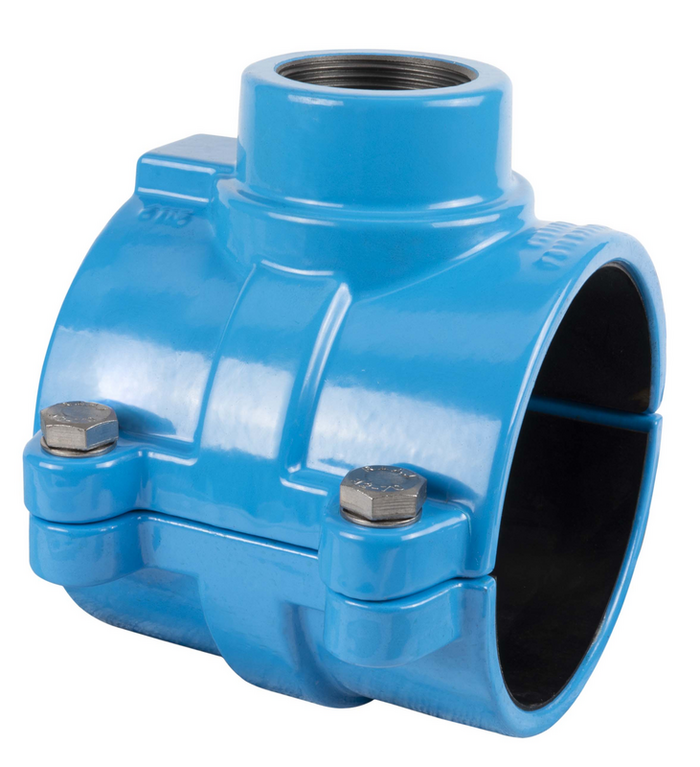

Colier cu filet HAKU cu ieşire cu filet interior
Material: |
Corp d 32 - d 50: GJL-250 Corp d 63 - d 315: GJS-400 Protecţie anticoroziune: acoperire cu pulbere epoxidică Hawle Garnituri: EPDM pentru apă potabilă |
---|---|
Presiunea maxima de operare: | Apă potabilă: 16 bar |
Medie | Apă |
Colierele pentru ţevi HAKU cu ieşire cu filet interior sunt destinate utilizării pentru montare pe ţevi PE, conform standardului DIN 8074 şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu precizie conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.
Ieşirea cu filet interior conform standardului DIN ISO 228-1 este utilizată împreună cu fitinguri, pentru a conecta conductele cu fluidul de lucru.
În combinaţie cu adaptorul de închidere (cod produs 372-00) şi un dispozitiv pentru perforarea ţevii (de exemplu, dispozitiv Hawle pentru perforare HAWLOMAT, cod produs 830-00) conducta principală poate fi perforată fără dificultate, chiar în timpul funcţionării acesteia.
Comanda nr.
|
d |
L |
B |
H1 |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | 3D | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|
5250403200
|
40 mm | 70 mm | 100 mm | 40 mm | 27 mm | IG 1" | 0,90 kg | ||||
5250503200
|
50 mm | 80 mm | 110 mm | 55 mm | 27 mm | IG 1" | 1,20 kg | ||||
5250633200
|
63 mm | 100 mm | 125 mm | 55 mm | 27 mm | IG 1" | 1,90 kg | ||||
5250634000
|
63 mm | 100 mm | 125 mm | 60 mm | 33 mm | IG 1 1/4" | 1,90 kg | ||||
5250635000
|
63 mm | 100 mm | 125 mm | 60 mm | 40 mm | IG 1 1/2" | 1,90 kg | ||||
5250636300
|
63 mm | 100 mm | 125 mm | 70 mm | 34 mm | IG 2" | 2,10 kg | ||||
5250753200
|
75 mm | 110 mm | 135 mm | 65 mm | 27 mm | IG 1" | 2,00 kg | ||||
5250754000
|
75 mm | 110 mm | 135 mm | 70 mm | 33 mm | IG 1 1/4" | 2,10 kg | ||||
5250755000
|
75 mm | 110 mm | 135 mm | 70 mm | 40 mm | IG 1 1/2" | 2,10 kg | ||||
5250756300
|
75 mm | 110 mm | 135 mm | 75 mm | 50 mm | IG 2" | 2,30 kg | ||||
5250903200
|
90 mm | 120 mm | 150 mm | 70 mm | 27 mm | IG 1" | 2,40 kg | ||||
5250904000
|
90 mm | 120 mm | 150 mm | 75 mm | 33 mm | IG 1 1/4" | 2,50 kg | ||||
5250905000
|
90 mm | 120 mm | 150 mm | 80 mm | 40 mm | IG 1 1/2" | 3,00 kg | ||||
5250906300
|
90 mm | 120 mm | 150 mm | 80 mm | 50 mm | IG 2" | 3,20 kg | ||||
5251103200
|
110 mm | 120 mm | 170 mm | 80 mm | 27 mm | IG 1" | 3,00 kg | ||||
5251104000
|
110 mm | 120 mm | 170 mm | 85 mm | 33 mm | IG 1 1/4" | 3,10 kg | ||||
5251105000
|
110 mm | 120 mm | 170 mm | 85 mm | 40 mm | IG 1 1/2" | 3,30 kg | ||||
5251106300
|
110 mm | 120 mm | 170 mm | 90 mm | 50 mm | IG 2" | 3,60 kg | ||||
5251253200
|
125 mm | 120 mm | 190 mm | 85 mm | 27 mm | IG 1" | 3,60 kg | ||||
5251254000
|
125 mm | 120 mm | 190 mm | 95 mm | 33 mm | IG 1 1/4" | 3,60 kg | ||||
5251255000
|
125 mm | 120 mm | 190 mm | 95 mm | 40 mm | IG 1 1/2" | 3,80 kg | ||||
5251256300
|
125 mm | 120 mm | 190 mm | 100 mm | 50 mm | IG 2" | 3,80 kg | ||||
5251403200
|
140 mm | 120 mm | 210 mm | 95 mm | 27 mm | IG 1" | 4,40 kg | ||||
5251404000
|
140 mm | 120 mm | 210 mm | 100 mm | 33 mm | IG 1 1/4" | 4,50 kg | ||||
5251405000
|
140 mm | 120 mm | 210 mm | 110 mm | 40 mm | IG 1 1/2" | 4,80 kg | ||||
5251406300
|
140 mm | 120 mm | 210 mm | 110 mm | 50 mm | IG 2" | 4,80 kg | ||||
5251603200
|
160 mm | 120 mm | 230 mm | 105 mm | 27 mm | IG 1" | 5,40 kg | ||||
5251604000
|
160 mm | 120 mm | 230 mm | 110 mm | 33 mm | IG 1 1/4" | 5,40 kg | ||||
5251605000
|
160 mm | 120 mm | 230 mm | 120 mm | 40 mm | IG 1 1/2" | 5,50 kg | ||||
5251606300
|
160 mm | 120 mm | 230 mm | 120 mm | 50 mm | IG 2" | 5,00 kg | ||||
5251803200
|
180 mm | 120 mm | 260 mm | 125 mm | 27 mm | IG 1" | 7,70 kg | ||||
5251804000
|
180 mm | 120 mm | 260 mm | 125 mm | 33 mm | IG 1 1/4" | 8,00 kg | ||||
5251805000
|
180 mm | 120 mm | 260 mm | 125 mm | 40 mm | IG 1 1/2" | 8,00 kg | ||||
5251806300
|
180 mm | 120 mm | 260 mm | 125 mm | 50 mm | IG 2" | 8,20 kg | ||||
5252003200
|
200 mm | 120 mm | 280 mm | 130 mm | 27 mm | IG 1" | 9,10 kg | ||||
5252004000
|
200 mm | 120 mm | 280 mm | 130 mm | 33 mm | IG 1 1/4" | 9,30 kg | ||||
5252005000
|
200 mm | 120 mm | 280 mm | 135 mm | 40 mm | IG 1 1/2" | 9,30 kg | ||||
5252006300
|
200 mm | 120 mm | 280 mm | 135 mm | 50 mm | IG 2" | 9,50 kg | ||||
5252253200
|
225 mm | 120 mm | 310 mm | 145 mm | 27 mm | IG 1" | 9,40 kg | ||||
5252254000
|
225 mm | 120 mm | 310 mm | 145 mm | 33 mm | IG 1 1/4" | 9,40 kg | ||||
5252255000
|
225 mm | 120 mm | 310 mm | 150 mm | 40 mm | IG 1 1/2" | 9,50 kg | ||||
5252256300
|
225 mm | 120 mm | 310 mm | 150 mm | 50 mm | IG 2" | 9,50 kg | ||||
5252503200
|
250 mm | 180 mm | 347 mm | 156 mm | 25 mm | IG 1" | 11,00 kg | ||||
5252504000
|
250 mm | 180 mm | 347 mm | 156 mm | 31 mm | IG 1 1/4" | 11,30 kg | ||||
5252505000
|
250 mm | 180 mm | 347 mm | 163 mm | 40 mm | IG 1 1/2" | 11,50 kg | ||||
5252506300
|
250 mm | 180 mm | 347 mm | 163 mm | 50 mm | IG 2" | 12,00 kg | ||||
5252806300
|
280 mm | 180 mm | 377 mm | 175 mm | 50 mm | IG 2" | 13,20 kg | ||||
5253156300
|
315 mm | 180 mm | 408 mm | 195 mm | 50 mm | IG 2" | 15,50 kg |
Comanda nr.
|
Descrierea produsului |
---|---|
372-00 | Adaptor de închidere cu ieşire cu filet |
830-00 | Dispozitiv de perforare ţevi „Hawlomat” |
