525-02

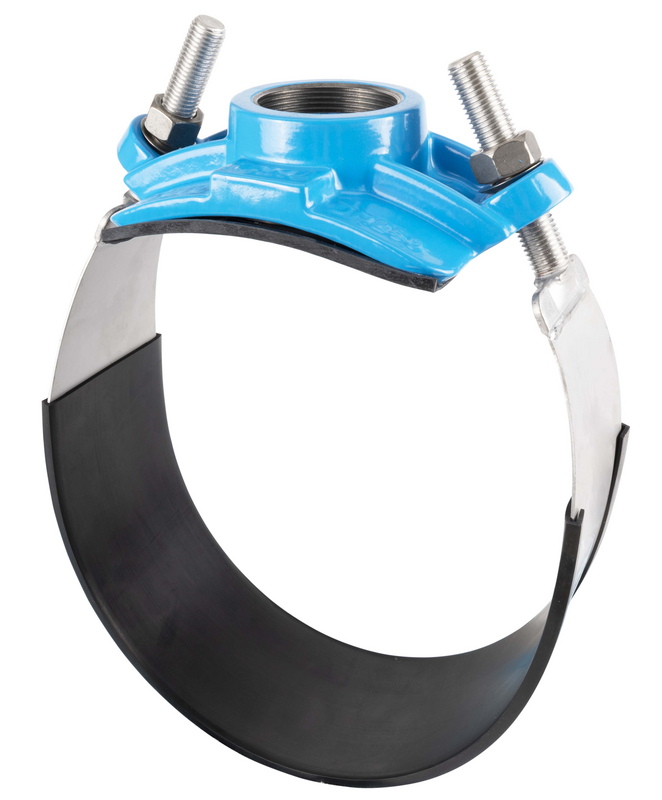

Colier HAKU tip bridă cu ieşire cu filet interior

Pentru instalarea pe ţevi PE este necesară utilizarea unor coliere HAKU cu bridă şi cu ieşire cu filet interior conform DIN 8074, iar pentru țevi PVC, conform DIN 8062. Colierul pentru ţeavă este alcătuit dintr-un corp din fontă cu suprafaţă lată de contact (120 mm), o bridă (lăţime 90 mm) din oţel inoxidabil şi o dublură din cauciuc.

Ieşirea cu filet interior conform standardului DIN ISO 228-1 este utilizată împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.

Notă: După fixarea iniţială a colierului pe ţeavă, strângeţi uşor şuruburile pentru a vă asigura că poziţia colierului nu se mai schimbă. În caz contrar, în eventualitatea în care colierul este deplasat sau răsucit în condiţii de pretensionare, nu mai este asigurat contactul garniturii pe întreaga circumferinţă, fapt care ar putea provoca scurgeri. Şuruburile trebuie să fie strânse la un cuplu maxim de 80 Nm.

Domeniu de utilizare:
Ţevi PE conform DIN 8074, SDR 7 – 11
Ţevi PVC conform DIN 8062

Citeste mai mult reduce
Material: Fontă: GJS-400, acoperire cu pulbere epoxidică Hawle
Bridă: oţel inoxidabil cu tampon de cauciuc
Garnituri: EPDM
Presiunea maxima de operare: Apă reziduală: 16 bar
Apă potabilă: 16 bar
Medie Apă / Apă reziduale

Pentru instalarea pe ţevi PE este necesară utilizarea unor coliere HAKU cu bridă şi cu ieşire cu filet interior conform DIN 8074, iar pentru țevi PVC, conform DIN 8062. Colierul pentru ţeavă este alcătuit dintr-un corp din fontă cu suprafaţă lată de contact (120 mm), o bridă (lăţime 90 mm) din oţel inoxidabil şi o dublură din cauciuc.

Ieşirea cu filet interior conform standardului DIN ISO 228-1 este utilizată împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.

Notă: După fixarea iniţială a colierului pe ţeavă, strângeţi uşor şuruburile pentru a vă asigura că poziţia colierului nu se mai schimbă. În caz contrar, în eventualitatea în care colierul este deplasat sau răsucit în condiţii de pretensionare, nu mai este asigurat contactul garniturii pe întreaga circumferinţă, fapt care ar putea provoca scurgeri. Şuruburile trebuie să fie strânse la un cuplu maxim de 80 Nm.

Domeniu de utilizare:
Ţevi PE conform DIN 8074, SDR 7 – 11
Ţevi PVC conform DIN 8062

Contacte
Lista de dorinte
Comanda nr.

d
L
B
H1
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
5259250320
 250 mm 200 mm 120 mm 165 mm 27 mm IG 1" 3,30 kg
5259250500
 250 mm 200 mm 120 mm 165 mm 44 mm IG 1 1/2" 3,30 kg
5259250630
 250 mm 200 mm 120 mm 165 mm 50 mm IG 2" 3,30 kg
5259280320
 280 mm 205 mm 120 mm 175 mm 27 mm IG 1" 3,40 kg
5259280400
 280 mm 205 mm 120 mm 175 mm 38 mm IG 1 1/4" 3,40 kg
5259280500
 280 mm 205 mm 120 mm 175 mm 44 mm IG 1 1/2" 3,40 kg
5259280630
 280 mm 205 mm 120 mm 175 mm 50 mm IG 2" 3,40 kg
5259315320
 315 mm 200 mm 120 mm 195 mm 27 mm IG 1" 3,50 kg
5259315400
 315 mm 200 mm 120 mm 195 mm 38 mm IG 1 1/4" 3,50 kg
5259315500
 315 mm 200 mm 120 mm 195 mm 44 mm IG 1 1/2" 3,50 kg
5259315630
 315 mm 200 mm 120 mm 195 mm 50 mm IG 2" 3,50 kg
5259355630
 355 mm 220 mm 120 mm 215 mm 50 mm IG 2" 4,20 kg
5259400500
 400 mm 270 mm 120 mm 245 mm 40 mm IG 1 1/2" 4,50 kg
5259400630
 400 mm 270 mm 120 mm 245 mm 50 mm IG 2" 4,50 kg
5259450500
 450 mm 235 mm 120 mm 270 mm 40 mm IG 1 1/2" 5,10 kg
5259450630
 450 mm 235 mm 120 mm 270 mm 50 mm IG 2" 5,10 kg
5259500630
 500 mm 255 mm 120 mm 290 mm 50 mm IG 2" 5,50 kg
