529-01

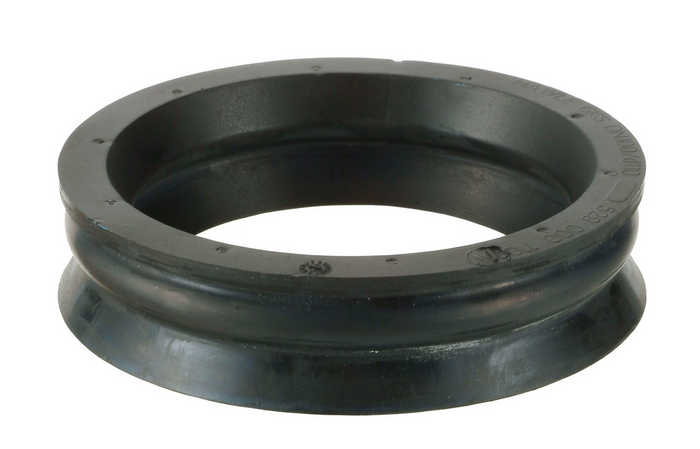

Garnitură GKS (fontă, PE şi PVC) – Sistem BAIO®


Material: | EPDM pentru apă sau NBR pentru gaz |
---|---|
Presiunea maxima de operare: |
Apă reziduală: 16 bar Apă potabilă: 16 bar Gaz: 1 bar (only PVC) |
Medie | Apă / Gaz / Apă reziduale |
Apă: utilizare pentru apă, pentru conectarea ţevilor PE şi PVC cu mufe BAIO®.
Gaz: utilizare pentru gaz, pentru conectarea ţevilor PE şi PVC cu mufe BAIO®.

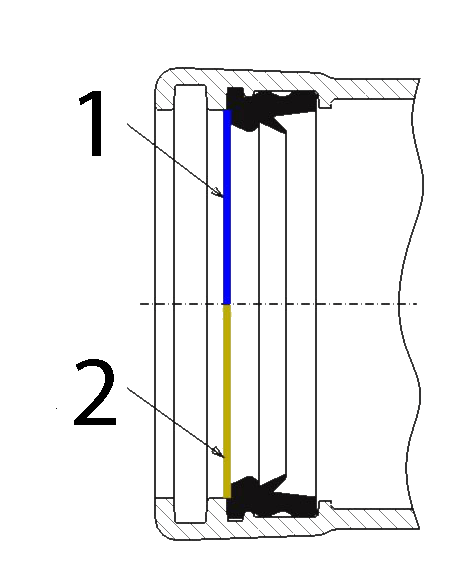

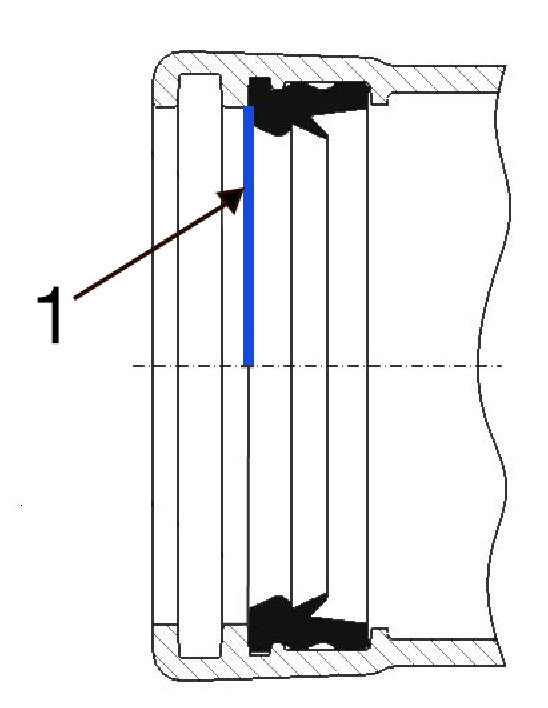

Imagine:
1. Marcaj albastru pentru apă
2. Marcaj galben pentru gaz
Comanda nr.
|
*) |
DN |
B |
d |
D |
Etichetă |
H |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|
5290000900
|
80 | 127 mm | 90 mm | Garnitură GKS pentru apă potabilă | 34,5 mm | 0,19 kg | |||||
5290000901
|
80 | 127 mm | 90 mm | Garnitură GKS pentru gaz | 34,5 mm | 0,19 kg | |||||
5290001100
|
100 | 147 mm | 110 mm | Garnitură GKS pentru apă potabilă | 34,5 mm | 0,19 kg | |||||
5290001101
|
100 | 147 mm | 110 mm | Garnitură GKS pentru gaz | 34,5 mm | 0,19 kg | |||||
5290001125
|
4) | 100 | 150 mm | 125 mm | Garnitură GKS pentru apă potabilă | 38 mm | 0,15 kg | ||||
5290001126
|
4) | 100 | 150 mm | 125 mm | Garnitură GKS pentru gaz | 38 mm | 0,15 kg | ||||
5290001250
|
1) | 125 | 169 mm | 125 mm | Garnitură GKS pentru apă potabilă | 38 mm | 0,31 kg | ||||
5290001252
|
1) | 125 | 169 mm | 125 mm | Garnitură GKS pentru gaz | 38 mm | 0,31 kg | ||||
5290001400
|
125 | 169 mm | 140 mm | Garnitură GKS pentru apă potabilă | 38 mm | 0,24 kg | |||||
5290001401
|
125 | 169 mm | 140 mm | Garnitură GKS pentru gaz | 38 mm | 0,24 kg | |||||
5290001600
|
150 | 198 mm | 160 mm | Garnitură GKS pentru apă potabilă | 34,5 mm | 0,30 kg | |||||
5290001601
|
150 | 198 mm | 160 mm | Garnitură GKS pentru gaz | 34,5 mm | 0,30 kg | |||||
5290001800
|
3) | 150 | 205 mm | 180 mm | Garnitură GKS pentru apă potabilă | 39,5 mm | 0,21 kg | ||||
5290001801
|
3) | 150 | 205 mm | 180 mm | Garnitură GKS pentru gaz | 39,5 mm | 0,64 kg | ||||
5290002000
|
1) | 200 | 254 mm | 200 mm | Garnitură GKS pentru apă potabilă | 43 mm | 0,64 kg | ||||
5290002002
|
1) | 200 | 254 mm | 200 mm | Garnitură GKS pentru gaz | 43 mm | 0,64 kg | ||||
5290002250
|
200 | 254 mm | 225 mm | Garnitură GKS pentru apă potabilă | 43 mm | 0,30 kg | |||||
5290002251
|
200 | 254 mm | 225 mm | Garnitură GKS pentru gaz | 43 mm | 0,28 kg | |||||
5290002500
|
2) | 250 | 301 mm | 250 mm | Garnitură GKS pentru apă potabilă | 40,5 mm | 0,96 kg | ||||
5290002502
|
2) | 250 | 301 mm | 250 mm | Garnitură GKS pentru gaz | 40,5 mm | 0,96 kg | ||||
5290002800
|
250 | 301 mm | 280 mm | Garnitură GKS pentru apă potabilă | 40 mm | 0,30 kg | |||||
5290002801
|
250 | 301 mm | 280 mm | Garnitură GKS pentru gaz | 40 mm | 0,30 kg | |||||
5290003150
|
300 | 357 mm | 315 mm | Garnitură GKS pentru apă potabilă | 47 mm | 0,75 kg | |||||
5290003151
|
300 | 357 mm | 315 mm | Garnitură GKS pentru gaz Garnitură GKS pentru gaz |
47 mm | 0,77 kg | |||||
5296080000
|
80 | 90 mm | încărcare | 0,19 kg | |||||||
5296081000
|
80 | 90 mm | încărcare | 0,19 kg | |||||||
5296100000
|
100 | 110 mm | încărcare | 0,19 kg | |||||||
5296101000
|
100 | 110 mm | încărcare | 0,19 kg | |||||||
5296125000
|
125 | 140 mm | încărcare | 0,24 kg | |||||||
5296125001
|
5) | 125 | 125 mm | încărcare | 0,31 kg | ||||||
5296126000
|
125 | 140 mm | încărcare | 0,24 kg | |||||||
5296126100
|
5) | 125 | 125 mm | încărcare | 0,31 kg | ||||||
5296150000
|
150 | 160 mm | încărcare | 0,30 kg | |||||||
5296151000
|
150 | 160 mm | încărcare | 0,30 kg | |||||||
5296200000
|
200 | 225 mm | încărcare | 0,30 kg | |||||||
5296200100
|
5) | 200 | 200 mm | încărcare | 0,64 kg | ||||||
5296201000
|
200 | 225 mm | încărcare | 0,30 kg | |||||||
5296201100
|
5) | 200 | 200 mm | încărcare | 0,96 kg | ||||||
5296250000
|
250 | 280 mm | încărcare | 0,30 kg | |||||||
5296250100
|
5) | 250 | 250 mm | încărcare | 0,96 kg | ||||||
5296251000
|
250 | 280 mm | încărcare | 0,30 kg | |||||||
5296251100
|
5) | 250 | 250 mm | încărcare | 0,96 kg | ||||||
5296300000
|
300 | 315 mm | încărcare | 0,75 kg | |||||||
5296301000
|
300 | 315 mm | încărcare | 0,77 kg |
-
Toate mufele BAIO® sunt prevăzute cu garnitură de etanşare BAIO® (tip BLD®) pentru apă. Pentru gaz, la cerere.
-
La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
Comanda nr.
|
Descrierea produsului |
---|---|
529-04 | Garnitură împotriva impurităţilor pentru racorduri - Sistem BAIO® |
590-00 | Suport liniar din oţel inoxidabil pentru ţevi din PE |
