532-00

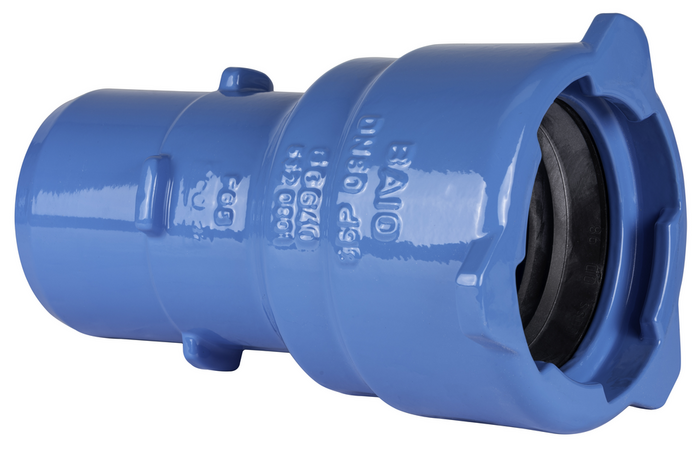

Fiting SM (racord de capăt/ fiting mufă) - Sistem BAIO®

Racord de capăt/fiting mufă, racord cu un racord de capăt BAIO® pentru conectare la mufe BAIO® şi cu un racord cu funcţie dublă BAIO® pentru conectare la racorduri de capăt BAIO®, precum şi pentru conectarea ţevilor din fontă, oţel, PE şi PVC.

Conectarea ţevilor din PE DN 100/d 125 la racorduri BAIO® DN 100 sau a ţevilor din PE DN 150/d 180 la racorduri BAIO® DN 150 este posibilă în combinaţie cu fitinguri speciale SM (vezi tabelul). La aceste fitinguri SM, garnitura GKS este deja montată din fabrică.

La utilizarea ca fiting de extensie pentru hidranţi sau ansambluri de vane de aerisire, sunt necesare un capac împotriva impurităţilor şi un inel de fixare (cod produs 490).

Garnituri pentru apă:
Ţevi din fontă: garnitură BLD®
Ţevi PE/PVC: garnitură GKS

Garnituri pentru gaz:
Este necesară o garnitură de etanşare la gaz pentru ţevi din fontă sau o garnitură GKS de etanşare la gaz (ţeavă PVC, 5 bar)

Citeste mai mult reduce
Material: GJS-400, acoperire cu pulbere epoxidică Hawle
Presiunea maxima de operare: Apă reziduală: 16 bar
Gaz: 16 bar
Apă potabilă: 16 bar
Medie Apă / Gaz / Apă reziduale

Racord de capăt/fiting mufă, racord cu un racord de capăt BAIO® pentru conectare la mufe BAIO® şi cu un racord cu funcţie dublă BAIO® pentru conectare la racorduri de capăt BAIO®, precum şi pentru conectarea ţevilor din fontă, oţel, PE şi PVC.

Conectarea ţevilor din PE DN 100/d 125 la racorduri BAIO® DN 100 sau a ţevilor din PE DN 150/d 180 la racorduri BAIO® DN 150 este posibilă în combinaţie cu fitinguri speciale SM (vezi tabelul). La aceste fitinguri SM, garnitura GKS este deja montată din fabrică.

La utilizarea ca fiting de extensie pentru hidranţi sau ansambluri de vane de aerisire, sunt necesare un capac împotriva impurităţilor şi un inel de fixare (cod produs 490).

Garnituri pentru apă:
Ţevi din fontă: garnitură BLD®
Ţevi PE/PVC: garnitură GKS

Garnituri pentru gaz:
Este necesară o garnitură de etanşare la gaz pentru ţevi din fontă sau o garnitură GKS de etanşare la gaz (ţeavă PVC, 5 bar)

Contacte
Lista de dorinte
Comanda nr.
*)
DN 1
DN 2
PN max.
L
L1
B
H
 Medie Greutate A-Text Cos
5320801500
 1) 2) 80 80 16 bar 230 mm 150 mm 151 mm 153 mm 5,30 kg
5320802000
 1) 2) 80 80 16 bar 280 mm 200 mm 151 mm 153 mm 6,40 kg
5320803000
 1) 2) 80 80 16 bar 380 mm 300 mm 151 mm 153 mm 7,80 kg
5320807680
 1) 2) 80 80 16 bar 850 mm 770 mm 151 mm 153 mm 17,50 kg
5321004650
 1) 2) 100 100 16 bar 465 mm 360 mm 172 mm 174 mm 10,30 kg
5321012900
 3) 100 100 (d 125) 16 bar 290 mm 195 mm 179 mm 181 mm 8,40 kg
5321254800
 1) 2) 125 125 16 bar 480 mm 380 mm 196 mm 201 mm 13,80 kg
5321500180
 3) 150 150 (d 180) 16 bar 300 mm 190 mm 249 mm 223 mm 10,70 kg
5321504800
 1) 2) 150 150 16 bar 480 mm 370 mm 239 mm 212 mm 16,60 kg
5322005100
 1) 2) 200 200 16 bar 510 mm 395 mm 302 mm 272 mm 27,00 kg
Lista de dorinte
1)
Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru țevi din fontă, montată din fabrică
2)
Respectaţi cost suplimentar pentru garnitura GKS
3)
Preţul include garnitura GKS pentru apă, montată din fabrică

Codurile şi preţurile produselor pentru instalaţii de gaz, la cerere.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
