532-01

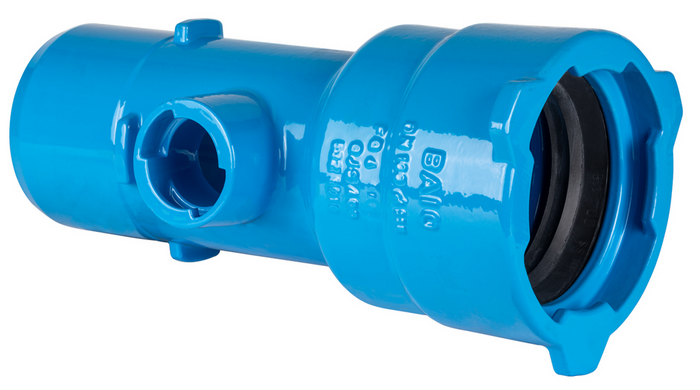

Fiting SM cu ieşiri ZAK® - Sistem BAIO®

Fitingul BAIO® SM cu ieşiri laterale ZAK® permite conectarea şi tranziţia protejată împotriva coroziunii de la conductele principale la fitingurile ZAK® şi vanele de concesie ZAK®, în cazul conexiunilor de branșare. Prin utilizarea acestui fiting, conducta principală nu trebuie să fie perforată la integrarea conexiunilor de branșare.

Cu un racord de capăt BAIO® pentru conectarea la racorduri BAIO® şi cu un racord cu funcţie dublă BAIO® pentru conectare la mufe BAIO® precum şi pentru conectarea ţevilor din fontă, oţel, PE şi PVC.

Garnituri:
Ţevi fontă: garnitură BLD®
Țevi PE/PVC: garnitură GKS

Citeste mai mult reduce
Material: GJS-400, acoperire cu pulbere epoxidică Hawle
Presiunea maxima de operare: Apă reziduală: 16 bar
Apă potabilă: 16 bar
Medie Apă / Apă reziduale

Fitingul BAIO® SM cu ieşiri laterale ZAK® permite conectarea şi tranziţia protejată împotriva coroziunii de la conductele principale la fitingurile ZAK® şi vanele de concesie ZAK®, în cazul conexiunilor de branșare. Prin utilizarea acestui fiting, conducta principală nu trebuie să fie perforată la integrarea conexiunilor de branșare.

Cu un racord de capăt BAIO® pentru conectarea la racorduri BAIO® şi cu un racord cu funcţie dublă BAIO® pentru conectare la mufe BAIO® precum şi pentru conectarea ţevilor din fontă, oţel, PE şi PVC.

Garnituri:
Ţevi fontă: garnitură BLD®
Țevi PE/PVC: garnitură GKS

Contacte
Lista de dorinte
Comanda nr.
*)
DN
L
B
H
Outlet O
 Medie Greutate A-Text Cos
5328000800
 2) 80 355 mm 185 mm 151 mm 2xZAK46 8,42 kg
5328000801
 1) 80 291 mm 185 mm 151 mm 2xZAK46 7,38 kg
5328000802
 3) 80 355 mm 185 mm 151 mm 2xZAK46 7,42 kg
5328000811
 1) 80 291 mm 185 mm 151 mm 1xZAK46 7,48 kg
5328001000
 2) 100 400 mm 189 mm 174 mm 2xZAK46 9,30 kg
5328001001
 1) 100 345 mm 189 mm 174 mm 2xZAK46 9,20 kg
5328001002
 3) 100 400 mm 189 mm 174 mm 2xZAK46 9,30 kg
5328001500
 2) 150 415 mm 239 mm 212 mm 2xZAK46 16,90 kg
5328001501
 1) 150 368 mm 239 mm 212 mm 2xZAK46 13,80 kg
5328001502
 3) 150 415 mm 239 mm 212 mm 2xZAK46 13,00 kg
5328002000
 2) 200 450 mm 289 mm 272 mm 2xZAK46 22,20 kg
5328002001
 1) 200 400 mm 289 mm 272 mm 2xZAK46 21,60 kg
5328002002
 3) 200 450 mm 289 mm 272 mm 2xZAK46 22,20 kg
5328002505
 2) 250 510 mm 373 mm 326 mm 2xZAK69 47,50 kg
5328002506
 1) 250 490 mm 373 mm 326 mm 2xZAK69 47,50 kg
5328002507
 3) 250 510 mm 373 mm 326 mm 2xZAK69 47,50 kg
5328003005
 2) 300 550 mm 430 mm 381 mm 2xZAK69 61,90 kg
5328003006
 1) 300 530 mm 430 mm 381 mm 2xZAK69 61,90 kg
5328003007
 3) 300 550 mm 430 mm 381 mm 2xZAK69 61,90 kg
Lista de dorinte
1)
racord de capăt pentru conectare cu mufe din PVC

Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru țevi din fontă, montată din fabrică

La conexiunea țevilor din PE se va folosi un suport liniar de țeavă.
