538-01
Teu dublu în cruce cu ieşire verticală - Sistem BAIO®

În combinaţie cu vane cu racord de capăt, teul dublu în cruce cu racorduri BAIO® cu funcţie dublă la toate capetele cu rol de conectare BAIO®, ţevi din fontă, oţel, PE şi PVC permite efectuarea conectării cu până la 4 vane.

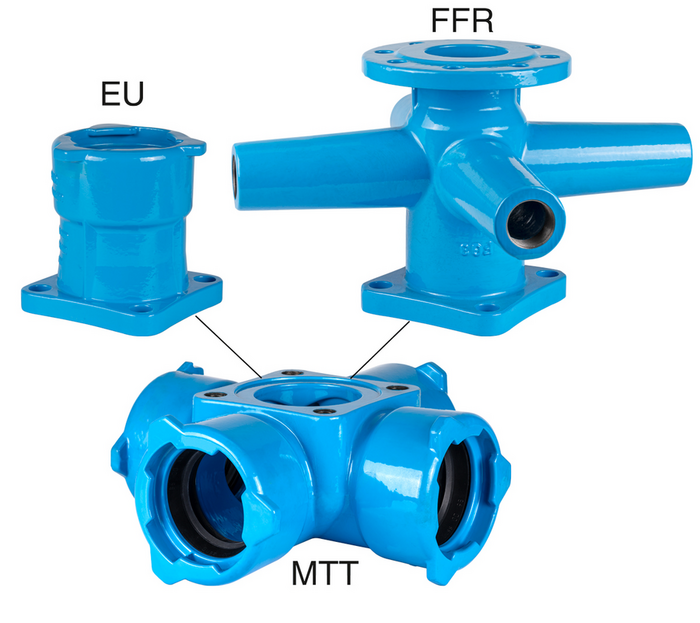

Ieşirea verticală asigură integrarea hidranţilor sau a ansamblurilor vanelor de aerisire în conexiune cu un racord cu flanşă (vezi figura/tabelul). Ca alternativă, flanşa dublă conică (vezi figura/tabelul) cu ieşiri cu filet interior la ieşirile verticale poate fi utilizată la conectarea vanelor de concesie.

Garnituri:
Ţevi fontă: garnitură BLD®
Țevi PE/PVC: garnitură GKS (vă rugăm să specificaţi poziţia pentru instalarea din fabrică a garniturii GKS)

Citeste mai mult reduce
Material: GJS-400, acoperire cu pulbere epoxidică Hawle
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

În combinaţie cu vane cu racord de capăt, teul dublu în cruce cu racorduri BAIO® cu funcţie dublă la toate capetele cu rol de conectare BAIO®, ţevi din fontă, oţel, PE şi PVC permite efectuarea conectării cu până la 4 vane.

Ieşirea verticală asigură integrarea hidranţilor sau a ansamblurilor vanelor de aerisire în conexiune cu un racord cu flanşă (vezi figura/tabelul). Ca alternativă, flanşa dublă conică (vezi figura/tabelul) cu ieşiri cu filet interior la ieşirile verticale poate fi utilizată la conectarea vanelor de concesie.

Garnituri:
Ţevi fontă: garnitură BLD®
Țevi PE/PVC: garnitură GKS (vă rugăm să specificaţi poziţia pentru instalarea din fabrică a garniturii GKS)

Contacte
Lista de dorinte
Comanda nr.

DN
L
B
H
Etichetă
 Medie Greutate A-Text Cos
5380800010
 80 340 mm 340 mm 152 mm Cruce DN80/80 18,95 kg
5381000010
 100 380 mm 380 mm 172 mm Cruce DN100/100 22,60 kg
5381500010
 150 450 mm 450 mm 216 mm Cruce DN150/150 32,80 kg
5382000010
 200 551 mm 551 mm 276 mm Cruce DN200/200 53,50 kg
5382500010
 250 650 mm 650 mm 344 mm Cruce DN 250/250 85,00 kg
5383000010
 300 730 mm 730 mm 401 mm Cruce DN 300/300 115,00 kg
8551000806
 80 446 mm 446 mm 250 mm Racord flanșat cu ieșiri cu filet interior 11/2"/flanșe DN80 17,00 kg
8551000808
 80 446 mm 446 mm 250 mm Racord flanșat cu ieșiri cu filet interior 11/2"/flanșe DN80 17,00 kg
8558000800
 80 158 mm 158 mm 170 mm EU-fiting,BAIO-mufa DN80 6,30 kg
Lista de dorinte

Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru țevi din fontă, montată din fabrică

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
