541-00
Fiting U (guler) - Sistem BAIO®

Fiting în formă de U cu două racorduri cu funcţie dublă BAIO® pentru conectare cu mufe BAIO® şi pentru conectare la ţevi din fontă, oţel, PE şi PVC.

Conector adecvat pentru utilizarea între ţevi din materiale diferite (de exemplu ţevi din fontă şi PE).

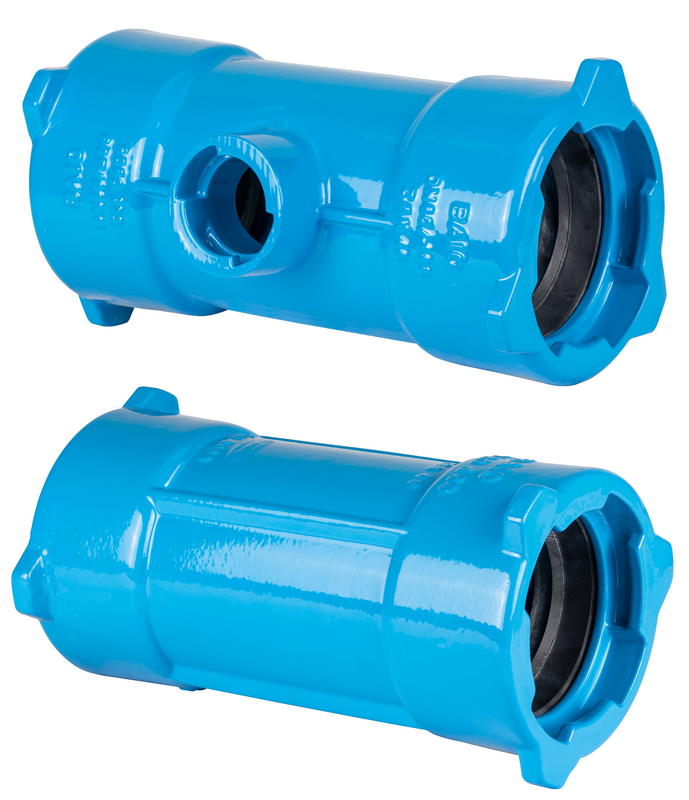

Opţional cu filet interior sau ieşire ZAK® pentru conectarea vanelor de concesie şi a fitingurilor. Fitingurile în formă de U cu ieşiri laterale (figura A) sunt livrate împreună cu un limitator împotriva deplasării accidentale. Fitingurile în formă de U fără ieşire laterală (figura B) sunt de asemenea utilizate ca elemente de asamblare cu manşon.

Garnituri pentru apă:
Ţevi fontă: garnitură BLD®
Țevi PE/PVC: garnitură GKS

Garnituri pentru gaz:
Este necesară o garnitură de etanşare la gaz pentru ţevi din fontă sau o garnitură GKS de etanşare la gaz (ţeavă PVC, 5 bar)

Citeste mai mult reduce
Material: GJS-400, acoperire cu pulbere epoxidică Hawle
Presiunea maxima de operare: Apă reziduală: 16 bar
Gaz: 16 bar
Apă potabilă: 16 bar
Gaz: 1 bar (only PVC)
Medie Apă / Gaz / Apă reziduale

Fiting în formă de U cu două racorduri cu funcţie dublă BAIO® pentru conectare cu mufe BAIO® şi pentru conectare la ţevi din fontă, oţel, PE şi PVC.

Conector adecvat pentru utilizarea între ţevi din materiale diferite (de exemplu ţevi din fontă şi PE).

Opţional cu filet interior sau ieşire ZAK® pentru conectarea vanelor de concesie şi a fitingurilor. Fitingurile în formă de U cu ieşiri laterale (figura A) sunt livrate împreună cu un limitator împotriva deplasării accidentale. Fitingurile în formă de U fără ieşire laterală (figura B) sunt de asemenea utilizate ca elemente de asamblare cu manşon.

Garnituri pentru apă:
Ţevi fontă: garnitură BLD®
Țevi PE/PVC: garnitură GKS

Garnituri pentru gaz:
Este necesară o garnitură de etanşare la gaz pentru ţevi din fontă sau o garnitură GKS de etanşare la gaz (ţeavă PVC, 5 bar)

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
L
Ieşire
B
H
Tip țeavă
B1
 Medie Greutate A-Text Cos
5410800000
 80 apă potabilă: 16 bar|apă reziduală: 16 bar 290 mm   152 mm 152 mm Fontă|PE|PVC|Oțel   8,60 kg
5410801000
 80 apă potabilă: 16 bar|apă reziduală: 16 bar 290 mm 1 x 2" 152 mm 165 mm Fontă|PE|PVC|Oțel 152 mm 9,40 kg
5410801001
 80 apă potabilă: 16 bar|apă reziduală: 16 bar 290 mm 2 x 2" 152 mm 165 mm Fontă|PE|PVC|Oțel 156 mm 9,40 kg
5410802460
 80 apă potabilă: 16 bar|apă reziduală: 16 bar 290 mm 2 x ZAK 46 152 mm 165 mm Fontă|PE|PVC|Oțel 192 mm 8,60 kg
5411000000
 100 apă potabilă: 16 bar|apă reziduală: 16 bar 312 mm   173 mm 187 mm Fontă|PE|PVC|Oțel   11,00 kg
5411001000
 100 apă potabilă: 16 bar|apă reziduală: 16 bar 312 mm 1 x 2" 173 mm 173 mm Fontă|PE|PVC|Oțel 176 mm 12,00 kg
5411001001
 100 apă potabilă: 16 bar|apă reziduală: 16 bar 312 mm 2 x 2" 173 mm 173 mm Fontă|PE|PVC|Oțel 180 mm 12,00 kg
5411002460
 100 apă potabilă: 16 bar|apă reziduală: 16 bar 300 mm 2 x ZAK 46 173 mm 173 mm Fontă|PE|PVC|Oțel 212 mm 11,10 kg
5411003690
 100 apă potabilă: 16 bar|apă reziduală: 16 bar 312 mm 1 x ZAK 69 173 mm 173 mm Fontă|PE|PVC|Oțel 202 mm 11,60 kg
5411250000
 125 apă potabilă: 16 bar|apă reziduală: 16 bar 315 mm   201 mm 196 mm Fontă|PE|PVC|Oțel   12,50 kg
5411251000
 125 apă potabilă: 16 bar|apă reziduală: 16 bar 315 mm 1 x 2" 201 mm 202 mm Fontă|PE|PVC|Oțel 202 mm 12,70 kg
5411251001
 125 apă potabilă: 16 bar|apă reziduală: 16 bar 315 mm 2 x 2" 201 mm 202 mm Fontă|PE|PVC|Oțel 208 mm 12,70 kg
5411252460
 125 apă potabilă: 16 bar|apă reziduală: 16 bar 315 mm 2 x ZAK 46 201 mm 196 mm Fontă|PE|PVC|Oțel 233 mm 13,30 kg
5411253690
 125 apă potabilă: 16 bar|apă reziduală: 16 bar 315 mm 1 x ZAK 69 201 mm 212 mm Fontă|PE|PVC|Oțel 240 mm 14,80 kg
5411500000
 150 apă potabilă: 16 bar|apă reziduală: 16 bar 300 mm   212 mm 212 mm Fontă|PE|PVC|Oțel   14,00 kg
5411501000
 150 apă potabilă: 16 bar|apă reziduală: 16 bar 300 mm 1 x 2" 212 mm 212 mm Fontă|PE|PVC|Oțel 222 mm 15,35 kg
5411501001
 150 apă potabilă: 16 bar|apă reziduală: 16 bar 300 mm 2 x 2" 212 mm 212 mm Fontă|PE|PVC|Oțel 232 mm 15,35 kg
5411502460
 150 apă potabilă: 16 bar|apă reziduală: 16 bar 310 mm 2 x ZAK 46 212 mm 212 mm Fontă|PE|PVC|Oțel 266 mm 15,15 kg
5411503690
 150 apă potabilă: 16 bar|apă reziduală: 16 bar 300 mm 1 x ZAK 69 212 mm 212 mm Fontă|PE|PVC|Oțel 245 mm 14,90 kg
5412000000
 200 apă potabilă: 16 bar|apă reziduală: 16 bar 330 mm   272 mm 272 mm Fontă|PE|PVC|Oțel   21,70 kg
5412001000
 200 apă potabilă: 16 bar|apă reziduală: 16 bar 330 mm 1 x 2" 272 mm 272 mm Fontă|PE|PVC|Oțel 277 mm 21,20 kg
5412001001
 200 apă potabilă: 16 bar|apă reziduală: 16 bar 330 mm 2 x 2" 272 mm 272 mm Fontă|PE|PVC|Oțel 282 mm 21,20 kg
5412002460
 200 apă potabilă: 16 bar|apă reziduală: 16 bar 330 mm 2 x ZAK 46 272 mm 272 mm Fontă|PE|PVC|Oțel 318 mm 22,40 kg
5412003690
 200 apă potabilă: 16 bar|apă reziduală: 16 bar 330 mm 1 x ZAK 69 272 mm 272 mm Fontă|PE|PVC|Oțel 301 mm 24,00 kg
5412503690
 250 apă potabilă: 16 bar|apă reziduală: 16 bar 422 mm 1 x ZAK 69 326 mm 326 mm Fontă|PE|PVC|Oțel 356 mm 37,50 kg
5413003690
 300 apă potabilă: 16 bar|apă reziduală: 16 bar 454 mm 1 x ZAK 69 381 mm 381 mm Fontă|PE|PVC|Oțel 411 mm 52,00 kg
Lista de dorinte

Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru țevi din fontă, montată din fabrică

Când conectați țevi din PE sau PVC, rețineți prețul suplimentar pentru sigiliul GKS.

Când este utilizat în sectorul gazelor, fiți conștienți de prețul suplimentar pentru etanșarea gazelor.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.

Tuburile din oțel pot fi folosite doar cu diametrul exterior al tubului din fontă
