Preţul include garnitura de etanşare cu buză BAIO® (tip BLD®) pentru apă, montată din fabrică
-
În cazul conectării țevilor din PE sau PVC, se va aplica un cost suplimentar pentru garnitura GKS.
-
Când este folosit în sectorul gazelor, fiți atenți la costul suplimentar pentru etanșarea pe gaz.
-
La conexiunea țevilor din PE se va folosi un suport liniar de țeavă.
-
Tuburile din oțel pot fi folosite doar cu diametrul exterior al tubului din fontă
543-01

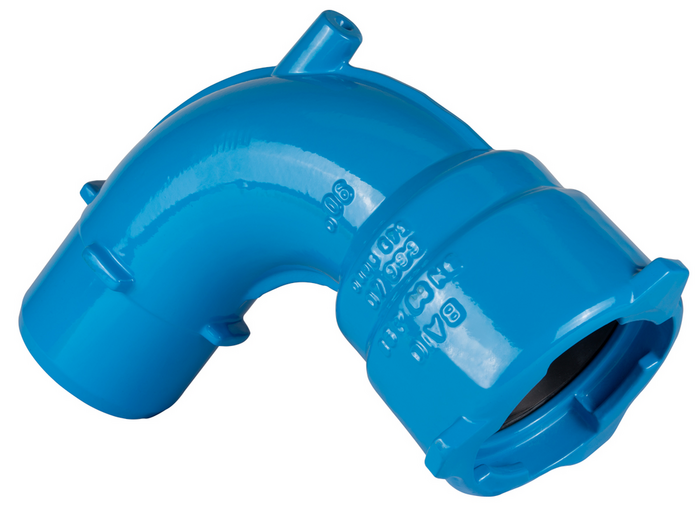

Fiting MSQ 90° - Sistem BAIO®
| Material: |
GJS-400, vopsea epoxidică Hawle Garnituri: EPDM conform KTW-BWGL pentru apă, NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: |
Apă reziduală: 16 bar Gaz: 16 bar Apă potabilă: 16 bar Gaz: 1 bar (only PVC) |
| Medie | Apă / Gaz / Apă reziduale |
Pe de o parte se îndoaie la capătul cu vârf pentru conexiunea pozitivă cu soclurile® BAIO, iar pe de altă parte cu priza dublă BAIO® pentru conexiunea pozitivă cu capetele BAIO® și pentru conectarea țevilor din fontă, oțel, PE și PVC.
Sigilii pentru apă medie:
Țevi din fontă: Garnitură BLD® (standard)
Țevi PE/PVC: Ordinul garnitura GKS nr. 529-01
Garnituri pentru gaz mediu:
Ordinul de garnitură pentru țeavă de fontă nr. 529-03G sau ordinul GKS Gasket Gaze nr. 529-01G (țeavă PVC, 1 bar)
Contacte
|
Comanda nr.
|
DN |
PN max. |
L |
B |
H |
Tip țeavă |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
5439080000
|
80 | apă reziduală: 16 bar|apă potabilă: 16 bar | 276 mm | 151 mm | 273 mm | Fontă|PE|PVC|Oțel | 7,50 kg |
|
Alte informatii
|
|---|
| Instructiuni generale pentru Fitinguri-Deverse conexium |
