548-00

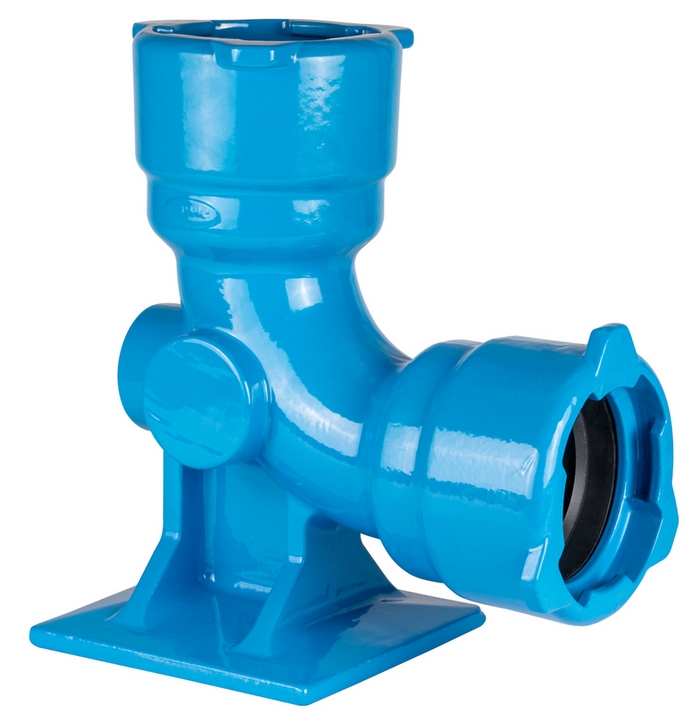

Cot cu picior - Sistem BAIO®

Fiting MMN (cot cu picior) cu racorduri BAIO® cu funcţie dublă.

Racordul orizontal BAIO® poate fi utilizat pentru conectarea cu mufe BAIO® sau pentru conectare la ţevi din fontă, oţel, PE şi PVC.

Flanşa verticală BAIO® asigură conectarea hidranţilor sau a ansamblurilor de vane de evacuare a aerului.

Hidranţii, ansamblurile vanelor de evacuare a aerului şi fitingurile pentru ţevi (de exemplu, racorduri cu flanşă, fitinguri SM, ...) cu mufe BAIO® instalate în poziţie verticală trebuie să fie asigurate împotriva deblocărilor accidentale cu ajutorul capacului împotriva impurităţilor şi inelului de blocare.

Opţional, cu filet interior sau ieşiri ZAK® pentru integrarea vanelor de concesie şi a fitingurilor. În combinație cu fitingurile unghiulare, vă rugăm utilizați cotul rotativ la 90° (nr. de comandă 646-01).

Garnituri:
Ţevi fontă: garnitură BLD®
Ţevi PE/PVC: garnitură GKS

Citeste mai mult reduce
Material: GJS-400, acoperire cu pulbere epoxidică Hawle
Presiunea maxima de operare: Apă potabilă: 16 bar
Apă reziduală: 16 bar
Medie Apă / Apă reziduale

Fiting MMN (cot cu picior) cu racorduri BAIO® cu funcţie dublă.

Racordul orizontal BAIO® poate fi utilizat pentru conectarea cu mufe BAIO® sau pentru conectare la ţevi din fontă, oţel, PE şi PVC.

Flanşa verticală BAIO® asigură conectarea hidranţilor sau a ansamblurilor de vane de evacuare a aerului.

Hidranţii, ansamblurile vanelor de evacuare a aerului şi fitingurile pentru ţevi (de exemplu, racorduri cu flanşă, fitinguri SM, ...) cu mufe BAIO® instalate în poziţie verticală trebuie să fie asigurate împotriva deblocărilor accidentale cu ajutorul capacului împotriva impurităţilor şi inelului de blocare.

Opţional, cu filet interior sau ieşiri ZAK® pentru integrarea vanelor de concesie şi a fitingurilor. În combinație cu fitingurile unghiulare, vă rugăm utilizați cotul rotativ la 90° (nr. de comandă 646-01).

Garnituri:
Ţevi fontă: garnitură BLD®
Ţevi PE/PVC: garnitură GKS

Contacte
Lista de dorinte
Comanda nr.
*)
DN 1
DN 2
PN max.
L
B
H
H1
Outlet O
 Medie Greutate A-Text Cos
5480800000
   80 80 apă potabilă: 16 bar|apă reziduală: 16 bar 305 mm 180 mm 330 mm 140 mm   16,15 kg
5480801460
 4) 80 80 apă potabilă: 16 bar|apă reziduală: 16 bar 305 mm 180 mm 330 mm 140 mm 1 x ZAK 46 15,75 kg
5480802000
 3) 80 80 apă potabilă: 16 bar|apă reziduală: 16 bar 305 mm 180 mm 330 mm 140 mm 2 x 1 1/2" 15,60 kg
5480802460
 1) 80 80 apă potabilă: 16 bar|apă reziduală: 16 bar 305 mm 180 mm 330 mm 140 mm 2 x ZAK 46 15,75 kg
5480803460
 2) 80 80 apă potabilă: 16 bar|apă reziduală: 16 bar 305 mm 180 mm 330 mm 140 mm 3 x ZAK 46 15,50 kg
5481000000
   100 80 apă potabilă: 16 bar|apă reziduală: 16 bar 340 mm 180 mm 330 mm 140 mm   16,20 kg
5481001460
 4) 100 80 apă potabilă: 16 bar|apă reziduală: 16 bar 340 mm 180 mm 330 mm 140 mm 1 x ZAK 46 16,20 kg
5481002000
 3) 100 80 apă potabilă: 16 bar|apă reziduală: 16 bar 340 mm 180 mm 330 mm 140 mm 2 x 1 1/2" 16,20 kg
5481002460
 1) 100 80 apă potabilă: 16 bar|apă reziduală: 16 bar 340 mm 180 mm 330 mm 140 mm 2 x ZAK 46 16,20 kg
5481003460
 2) 100 80 apă potabilă: 16 bar|apă reziduală: 16 bar 340 mm 180 mm 330 mm 140 mm 3 x ZAK 46 16,20 kg
Lista de dorinte
1)
Cu 2 ieşiri laterale ZAK®
2)
Cu 2 ieşiri laterale şi 1 ieşire frontală ZAK®
3)
Cu 2 ieşiri laterale cu filet interior

Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru țevi din fontă, montată din fabrică

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
