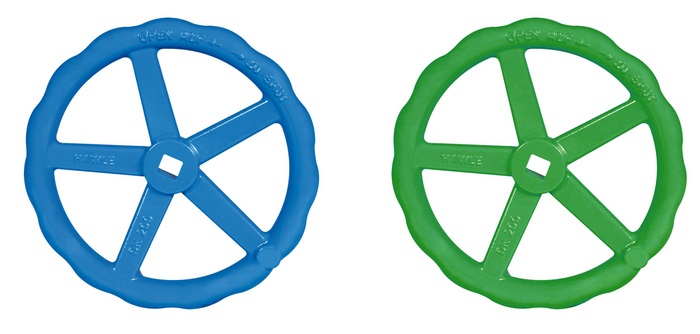

- Roată de manevră, versiune dreaptă
780-00
Roată de manevră pentru vane sertar şi vane fluture


Material: |
DN 25 – DN 40: material plastic DN 50 – DN 600: GJL-250/oţel, acoperire cu pulbere epoxidică Hawle Şurub/şaibă de fixare: oţel inoxidabil |
---|---|
Medie | Apă / Gaz / Apă reziduale |
Roțiile de manevră au rolul de a acţiona vanele de închidere (vane sertar, vane fluture) din căminele de vizitare şi instalaţii.
Contacte
Comanda nr.
|
*) |
Culoare |
DN vană de concesie |
D |
DN E2 / E3 |
DN PRO vană fluture |
Pătratul tijei |
Medie | Greutate | A-Text | 3D | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|---|
7800400000
|
1) | albastru | 25 - 40 | 100 mm | 12,3 mm | 0,11 kg | ||||||
7800400020
|
1) | verde | 100 mm | 12,3 mm | 0,11 kg | |||||||
7800500000
|
2) | albastru | 140 mm | 50 | 14,3 mm | 0,65 kg | ||||||
7800500020
|
2) | verde | 140 mm | 14,3 mm | 0,65 kg | |||||||
7800800000
|
2) | albastru | 190 mm | 65 - 80 | 150 - 200 | 17,3 mm | 1,05 kg | |||||
7800800020
|
2) | verde | 190 mm | 17,3 mm | 1,05 kg | |||||||
7801000000
|
2) | albastru | 240 mm | 100 | 250 - 350 | 19,3 mm | 1,48 kg | |||||
7801000020
|
2) | verde | 240 mm | 19,3 mm | 1,48 kg | |||||||
7801250000
|
2) | albastru | 320 mm | 125 - 150 | 19,3 mm | 2,30 kg | ||||||
7801250020
|
2) | verde | 320 mm | 19,3 mm | 2,30 kg | |||||||
7802000000
|
2) | albastru | 360 mm | 200 | 400 - 500 | 24,3 mm | 3,10 kg | |||||
7802500000
|
2) | albastru | 490 mm | 250-350 | 600 | 27,3 mm | 5,70 kg | |||||
7802500020
|
2) | verde | 490 mm | 27,3 mm | 5,70 kg | |||||||
7804000000
|
2) | albastru | 600 mm | 400 - 450 | 32,3 mm | 9,20 kg | ||||||
7805000000
|
2) | albastru | 800 mm | 500 - 600 | 36,3 mm | 20,50 kg |
-
Explicaţie:
DN E2/E3 = pentru vane „E2”/„E3” cu lăţimea nominală adecvată
DN HAS = pentru vane de concesie cu lăţimea nominală adecvată
DN PRO-K = pentru vane fluture Hawle PRO cu lăţimea nominală adecvată
