835-00
Manşon de etanşare cu orificiu pentru Hawlinger universal

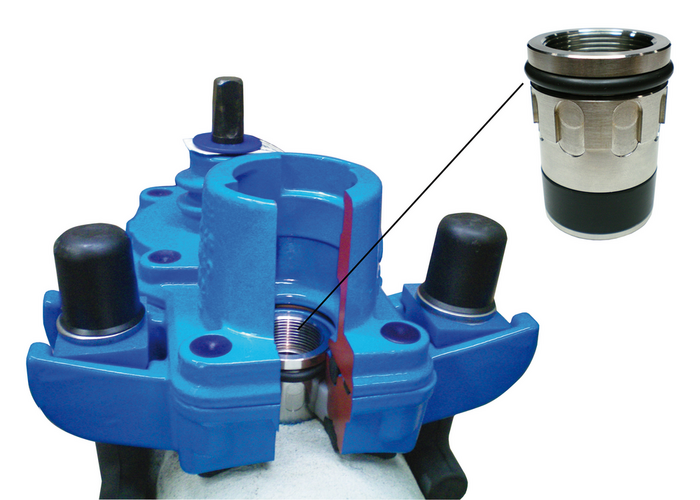

Manşoane de etanşare cu orificiu pentru Hawlinger universal sunt utilizate la perforarea ţevilor cu acoperire de ciment. Atât îndepărtarea dificilă a învelişului de ciment în zona de perforare, cât şi re-izolarea nu mai sunt necesare.

Manşonul de etanşare cu orificiu este conceput în două părţi, cu manşonul interior cu elementul de etanşare ce etanşează orificiul faţă de peretele ţevii din fontă, iar manşonul exterior cu garnitură inelară ce asigură etanşarea faţă de vană. La înşurubarea manşonului interior cu manşonul exterior, elementul de etanşare este ondulat şi extins în sens radial în orificiu.

După introducerea manşonului, curăţarea ţevii principale cu ajutorul unui godevil poate fi efectuată într-o măsură limitată (uşoară proiectare în interior).

Pentru instrucţiuni pentru perforarea şi fixarea manşonului, vezi manualul de utilizare.

Manşoanele de etanşare cu orificiu pot fi utilizate doar cu Hawlinger universal cu FTHR 1 1/2" sau ZAK 46.

Citeste mai mult reduce
Material: Manşon: oţel inoxidabil
Garnituri: EPDM
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Manşoane de etanşare cu orificiu pentru Hawlinger universal sunt utilizate la perforarea ţevilor cu acoperire de ciment. Atât îndepărtarea dificilă a învelişului de ciment în zona de perforare, cât şi re-izolarea nu mai sunt necesare.

Manşonul de etanşare cu orificiu este conceput în două părţi, cu manşonul interior cu elementul de etanşare ce etanşează orificiul faţă de peretele ţevii din fontă, iar manşonul exterior cu garnitură inelară ce asigură etanşarea faţă de vană. La înşurubarea manşonului interior cu manşonul exterior, elementul de etanşare este ondulat şi extins în sens radial în orificiu.

După introducerea manşonului, curăţarea ţevii principale cu ajutorul unui godevil poate fi efectuată într-o măsură limitată (uşoară proiectare în interior).

Pentru instrucţiuni pentru perforarea şi fixarea manşonului, vezi manualul de utilizare.

Manşoanele de etanşare cu orificiu pot fi utilizate doar cu Hawlinger universal cu FTHR 1 1/2" sau ZAK 46.

Contacte
Lista de dorinte
Comanda nr.
*)

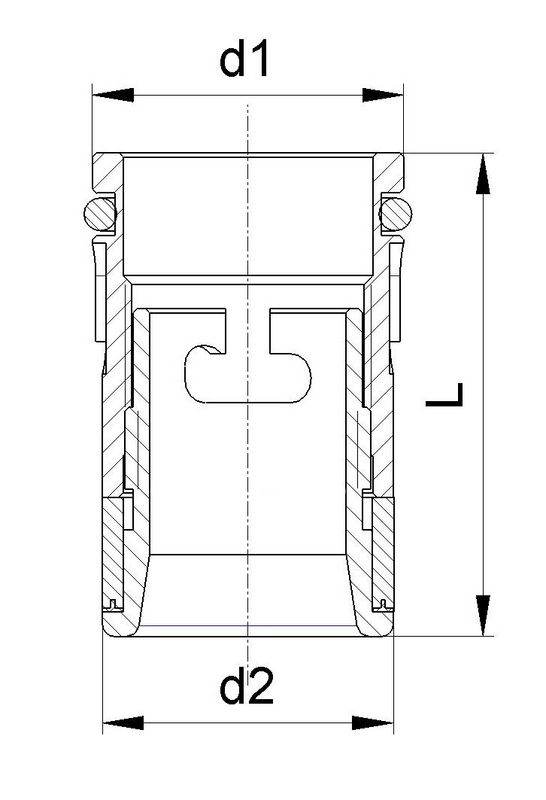

d1
d2
L
 Medie Greutate A-Text Cos
8350120054
 1) 38 mm 35,5 mm 54 mm 0,20 kg
8350120084
 2) 38 mm 35,5 mm 84 mm 0,25 kg
Lista de dorinte
1)
Pentru ţevi CM DN 80-500 conform DIN EN 15542 (Saint Gobain, Buderus etc.) şi pentru ţevi CMC DN 80-150 conform fişei tehnice GW 340 elaborate de DVGW (Fuchs-Rohr, Mannesmann etc.)
2)
Pentru ţevile speciale Buderus cu acoperire ultra-rezistentă din ciment

Pentru fixarea manşonului de etanşare a orificiului, utilizaţi dispozitivul de perforare Hawle (cod produs 830-00) cu tijă pentru burghiu (cod produs 835.011.0005), roată de manevră (cod produs 849.000.0024), cheie cu clichet (cod produs 831.700.0400) şi adaptor de fixare (cod produs 835.200.0050).
(Adaptor pentru dispozitivul de perforare ZAK 46 cod produs 835.021.0046)
(Adaptor pentru dispozitivul de perforare MTHR 1 1/2" cod produs 831.000.6351)

Comanda nr.
Descrierea produsului
830-00 Dispozitiv de perforare ţevi „Hawlomat”
