Explicaţie:
DN E2 = pentru vane de concesie „E2” și „E3” cu lăţimea nominală adecvată
DN AW-S = pentru vane de concesie pentru ape uzate cu lăţimea nominală adecvată
900-00

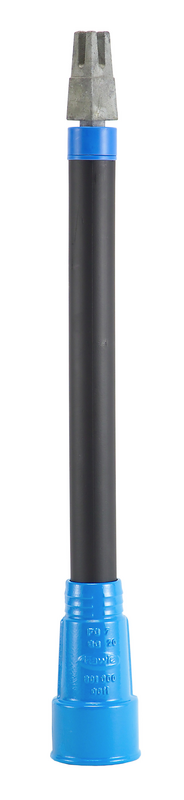

Tijă de acționare rigidă pentru vana sertar


Material: |
Capac cu filet rotund (DN 50 - 200): GJL-250, acoperire cu pulbere epoxidică Hawle Capăt tijă și manșon de îmbinare: GJS-400, galvanizate Ax tijă: oţel galvanizat Manşon ţeavă: PE-HD |
---|---|
Medie | Apă / Gaz / Apă reziduale |
Tijele de acționare au rolul de a acţiona vanele de închidere la conductele subterane.
Cu ajutorul capacului cu filet rotund, tija de acționare este rotită spre dreapta pe filetul rotund (adaptor cu filet rotund) al vanei de închidere.
Avantajul este transferarea cuplului de la caseta de îmbinare la tija pătrată, făcând inutilă utilizarea atât a splinturilor suplimentare ale casetei de îmbinare a tijei de acționare, cât şi cea a tijei vanei de închidere.
În special în cazul solurilor aderente trebuie să verificaţi atent dacă vana și tija de acționare sunt acoperite în mod corespunzător cu nisip pentru a asigura rezistența la îngheț.
Pentru operare, sunt indicate cheile de acţionare conform DIN 3223. Extensiile și alte elemente similare nu sunt permise.
Pentru tije de acționare telescopice, vezi cod produs 950-00.
Comanda nr.
|
DN Vană ape reziduale |
DN E2 / E3 |
Adăncime de îngropare E2 / E3 |
Adâncime de îngropare pentru vane de apă reziduală |
Pătratul tijei |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|
9000501000
|
80 - 100 | 50 | 1,00 | 1,04 | 14,3 mm | 4,80 kg | |||
9000501250
|
80 - 100 | 50 | 1,25 | 1,29 | 14,3 mm | 5,60 kg | |||
9000501500
|
80 - 100 | 50 | 1,50 | 1,54 | 14,3 mm | 6,60 kg | |||
9000502000
|
80 - 100 | 50 | 2,00 | 2,04 | 14,3 mm | 8,60 kg | |||
9000502500
|
80 - 100 | 50 | 2,50 | 2,54 | 14,3 mm | 10,70 kg | |||
9000801000
|
125 - 150 | 65 - 80 | 1,00 | 1,08 | 17,3 mm | 4,70 kg | |||
9000801250
|
125 - 150 | 65 - 80 | 1,25 | 1,33 | 17,3 mm | 5,50 kg | |||
9000801500
|
125 - 150 | 65 - 80 | 1,50 | 1,58 | 17,3 mm | 6,50 kg | |||
9000802000
|
125 - 150 | 65 - 80 | 2,00 | 2,08 | 17,3 mm | 8,40 kg | |||
9000802500
|
125 - 150 | 65 - 80 | 2,50 | 2,58 | 17,3 mm | 10,05 kg | |||
9001001000
|
100 | 1,00 | 19,3 mm | 4,90 kg | |||||
9001001250
|
100 | 1,25 | 19,3 mm | 5,80 kg | |||||
9001001500
|
100 | 1,50 | 19,3 mm | 6,50 kg | |||||
9001002000
|
100 | 2,00 | 19,3 mm | 8,40 kg | |||||
9001002500
|
100 | 2,50 | 19,3 mm | 10,05 kg | |||||
9001501000
|
200 | 125 - 150 | 1,00 | 1,07 | 19,3 mm | 5,20 kg | |||
9001501250
|
200 | 125 - 150 | 1,25 | 1,32 | 19,3 mm | 6,10 kg | |||
9001501500
|
200 | 125 - 150 | 1,50 | 1,57 | 19,3 mm | 6,70 kg | |||
9001502000
|
200 | 125 - 150 | 2,00 | 2,07 | 19,3 mm | 8,70 kg | |||
9001502500
|
200 | 125 - 150 | 2,50 | 2,57 | 19,3 mm | 9,00 kg | |||
9002001000
|
200 | 1,00 | 24,3 mm | 4,70 kg | |||||
9002001250
|
200 | 1,25 | 24,3 mm | 5,60 kg | |||||
9002001500
|
200 | 1,50 | 24,3 mm | 6,70 kg | |||||
9002002000
|
200 | 2,00 | 24,3 mm | 8,70 kg | |||||
9002002500
|
200 | 2,50 | 24,3 mm | 11,75 kg | |||||
9002501000
|
250 | 250 | 1,00 | 1,15 | 27,3 mm | 3,10 kg | |||
9002501250
|
250 | 250 | 1,25 | 1,40 | 27,3 mm | 4,50 kg | |||
9002501251
|
250 - 300 | 1,25 | 27,3 mm | 4,00 kg | |||||
9002501500
|
250 | 250 | 1,50 | 1,65 | 27,3 mm | 6,00 kg | |||
9002502000
|
250 | 250 | 2,00 | 2,15 | 27,3 mm | 9,30 kg | |||
9002502500
|
250 | 250 | 2,50 | 2,65 | 27,3 mm | 12,30 kg | |||
9003001000
|
300 | 300 | 1,00 | 1,05 | 27,3 mm | 2,70 kg | |||
9003001250
|
300 | 300 | 1,25 | 1,30 | 27,3 mm | 4,20 kg | |||
9003001500
|
300 | 300 | 1,50 | 1,55 | 27,3 mm | 5,70 kg | |||
9003002000
|
300 | 300 | 2,00 | 2,05 | 27,3 mm | 9,00 kg | |||
9003002500
|
300 | 300 | 2,50 | 2,55 | 27,3 mm | 12,00 kg | |||
9003501250
|
350 | 1,25 | 27,3 mm | 4,00 kg | |||||
9003501500
|
350 | 1,50 | 27,3 mm | 5,60 kg | |||||
9003502000
|
350 | 2,00 | 27,3 mm | 8,60 kg | |||||
9003502500
|
350 | 2,50 | 27,3 mm | 11,80 kg | |||||
9004001250
|
400 - 450 | 1,25 | 32,3 mm | 3,90 kg | |||||
9004001500
|
400 - 450 | 1,50 | 32,3 mm | 5,30 kg | |||||
9004002000
|
400 - 450 | 2,00 | 32,3 mm | 8,40 kg | |||||
9004002500
|
400 - 450 | 2,50 | 32,3 mm | 11,50 kg | |||||
9005001900
|
500 | 1,90 | 36,3 mm | 7,40 kg | |||||
9005002400
|
500 | 2,40 | 36,3 mm | 7,40 kg | |||||
9006002000
|
600 | 2,00 | 36,3 mm | 7,40 kg | |||||
9006002500
|
600 | 2,50 | 36,3 mm | 7,40 kg |
Comanda nr.
|
Descrierea produsului |
---|---|
341-00 | Cheie de acţionare |
901-00 | Plăci indicatoare pentru tijele de acționare |
903-00 | Sistem de blocare pentru tijele de acționare Hawle |
950-01 | Prelungire pentru tije extensibile |
