910-01

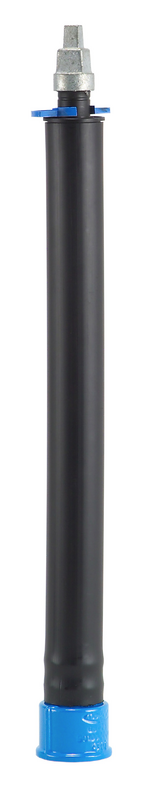

Tijă de acționare rigidă (tip H) pentru colier cu filet Hawlinger®

Tijele de acționare Hawle (tip H) sunt utilizate pentru acţionarea colierelor cu filet Hawle de tip Hawlinger® pentru conducte îngropate.

Cu ajutorul capacului cu filet rotund, tija de extensie este rotită spre dreapta pe filetul rotund (adaptor cu filet rotund) al vanei de închidere.

Avantajul este transferarea cuplului de la caseta de îmbinare la tija pătrată, făcând inutilă utilizarea atât a splinturilor suplimentare ale casetei de îmbinare a tijei de extensie, cât şi a tijei vanei de închidere.

În special în cazul solurilor aderente trebuie să verificaţi atent dacă vana și tija de acționare sunt acoperite în mod corespunzător cu nisip pentru a asigura rezistența la îngheț.

Pentru operare, conform DIN 3223, sunt indicate cheile de acţionare. Extensiile și alte elemente similare nu sunt permise.

Notă: Colierele cu filet Hawle de tip Hawlinger® sunt închise printr-o jumătate de rotație (180°). Marcajul relevant (placă indicatoare) se află pe tija de acționare, sub capătul tijei.

Pentru tije de acționare telescopice, vezi cod produs 960-01.

Citeste mai mult reduce
Material: Capac cu filet rotund: GJL-250, acoperire cu pulbere epoxidică Hawle
Capăt tijă și manșon de îmbinare: GJS-400, galvanizate
Ax tijă: oţel, galvanizat
Manşon ţeavă: PE-HD
Medie Apă / Gaz

Tijele de acționare Hawle (tip H) sunt utilizate pentru acţionarea colierelor cu filet Hawle de tip Hawlinger® pentru conducte îngropate.

Cu ajutorul capacului cu filet rotund, tija de extensie este rotită spre dreapta pe filetul rotund (adaptor cu filet rotund) al vanei de închidere.

Avantajul este transferarea cuplului de la caseta de îmbinare la tija pătrată, făcând inutilă utilizarea atât a splinturilor suplimentare ale casetei de îmbinare a tijei de extensie, cât şi a tijei vanei de închidere.

În special în cazul solurilor aderente trebuie să verificaţi atent dacă vana și tija de acționare sunt acoperite în mod corespunzător cu nisip pentru a asigura rezistența la îngheț.

Pentru operare, conform DIN 3223, sunt indicate cheile de acţionare. Extensiile și alte elemente similare nu sunt permise.

Notă: Colierele cu filet Hawle de tip Hawlinger® sunt închise printr-o jumătate de rotație (180°). Marcajul relevant (placă indicatoare) se află pe tija de acționare, sub capătul tijei.

Pentru tije de acționare telescopice, vezi cod produs 960-01.

Contacte
Lista de dorinte
Comanda nr.

Adâncime de îngropare

Pătratul tijei
Medie Greutate A-Text Cos
9100080100
 0,80 12,3 mm 2,20 kg
9100100100
 1,00 12,3 mm 2,30 kg
9100125100
 1,25 12,3 mm 2,50 kg
9100130100
 1,30 12,3 mm 2,65 kg
9100150100
 1,50 12,3 mm 3,05 kg
9100160100
 1,60 12,3 mm 3,25 kg
9100170100
 1,70 12,3 mm 3,35 kg
9100180100
 1,80 12,3 mm 3,80 kg
9100200100
 2,00 12,3 mm 4,00 kg
9100230100
 2,30 12,3 mm 4,70 kg
9100250100
 2,50 12,3 mm 5,00 kg
9100300100
 3,00 12,3 mm 6,00 kg
Lista de dorinte

Pentru utilizarea cu instalaţii de gaz: plăcuţă de identificare de culoare galbenă, la cerere!
