950-00

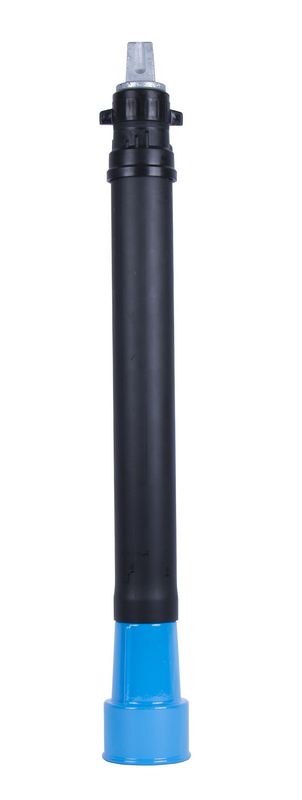

Tijă de acționare telescopică

Tijele de acționare au rolul de a acţiona vanele de închidere la conductele subterane. Tijele de acționare telescopice permit adaptarea continuă la adâncimea existentă de acoperire ţeavă.

Cu ajutorul capacului cu filet rotund (pentru vanele sertar DN 50 – DN 200), tija de acționare este rotită spre dreapta pe filetul rotund (adaptor cu filet rotund) al vanei de închidere.

Avantajul este transferarea cuplului de la caseta de îmbinare la tija pătrată, făcând inutilă utilizarea atât a splinturilor suplimentare ale casetei de îmbinare a tijei de acționare, cât şi a tijei vanei de închidere.

În special în cazul solurilor aderente trebuie să verificaţi atent dacă vana și tija de acționare sunt acoperite în mod corespunzător cu nisip pentru a asigura rezistența la îngheț.

Pentru operare, sunt indicate cheile de acţionare conform DIN 3223. Nu trebuie să fie utilizate extensii şi alte elemente similare.

Pentru tije de acționare „rigide”, vezi cod produs 900-00, 900-01.

Citeste mai mult reduce
Material: Capac cu filet rotund (DN 50 - 200): GJL-250, acoperire cu pulbere epoxidică Hawle
Capăt tijă și manșon de îmbinare: GJS-400, galvanizate
Cap concav tijă și ax tijă: oţel galvanizat
Tub de protecţie interior şi exterior: PE-HD
Medie Apă / Gaz / Apă reziduale

Tijele de acționare au rolul de a acţiona vanele de închidere la conductele subterane. Tijele de acționare telescopice permit adaptarea continuă la adâncimea existentă de acoperire ţeavă.

Cu ajutorul capacului cu filet rotund (pentru vanele sertar DN 50 – DN 200), tija de acționare este rotită spre dreapta pe filetul rotund (adaptor cu filet rotund) al vanei de închidere.

Avantajul este transferarea cuplului de la caseta de îmbinare la tija pătrată, făcând inutilă utilizarea atât a splinturilor suplimentare ale casetei de îmbinare a tijei de acționare, cât şi a tijei vanei de închidere.

În special în cazul solurilor aderente trebuie să verificaţi atent dacă vana și tija de acționare sunt acoperite în mod corespunzător cu nisip pentru a asigura rezistența la îngheț.

Pentru operare, sunt indicate cheile de acţionare conform DIN 3223. Nu trebuie să fie utilizate extensii şi alte elemente similare.

Pentru tije de acționare „rigide”, vezi cod produs 900-00, 900-01.

Contacte
Lista de dorinte
Comanda nr.
*)
DN Vană ape reziduale
DN E2 / E3
DN PRO vană fluture
Adăncime de îngropare E2 / E3
Pătratul tijei

Adâncime de îngropare pentru vane de apă reziduală
 Medie Greutate A-Text Cos
9500500850
   80 - 100 50   0,80 - 1,10 14,3 mm 0,88 - 1,18 5,50 kg
9500501000
   80 - 100 50   1,00 - 1,45 14,3 mm 1,03 - 1,48 6,90 kg
9500501300
   80 - 100 50   1,25 - 2,00 14,3 mm 1,33 - 2,08 9,10 kg
9500501700
   80 - 100 50   1,50 - 2,50 14,3 mm 1,73 - 2,53 11,30 kg
9500800850
 5) 125 - 150 65 - 80   0,80 - 1,05 17,3 mm 0,91 - 1,16 5,00 kg
9500801000
   125 - 150 65 - 80   1,00 - 1,40 17,3 mm 1,06 - 1,46 6,60 kg
9500801300
   125 - 150 65 - 80   1,30 - 2,00 17,3 mm 1,36 - 2,06 8,80 kg
9500801700
   125 - 150 65 - 80   1,60 - 2,55 17,3 mm 1,76 - 2,56 10,90 kg
9501000850
 5) 200 100   0,80 - 1,05 19,3 mm 0,96 - 1,21 5,30 kg
9501001000
 1) 200 100 150 - 600 1,00 - 1,35 19,3 mm 1,10 - 1,50 6,60 kg
9501001100
 2) 200 100 150 - 600 1,05 - 1,50 19,3 mm 1,15 - 1,65 6,90 kg
9501001300
 3) 200 100 150 - 600 1,30 - 2,00 19,3 mm 1,40 - 2,15 8,30 kg
9501001700
 4) 200 100 150 - 600 1,60 - 2,55 19,3 mm 1,75 - 2,55 11,20 kg
9501500850
   200 125 - 150   0,85 - 1,05 19,3 mm 0,90 - 1,12 4,90 kg
9501501000
   200 125 - 150   0,95 - 1,25 19,3 mm 1,05 - 1,35 6,60 kg
9501501100
   200 125 - 150   1,05 - 1,45 19,3 mm 1,15 - 1,55 5,90 kg
9501501300
   200 125 - 150   1,25 - 1,85 19,3 mm 1,35 - 1,95 7,40 kg
9501501700
   200 125 - 150   1,65 - 2,60 19,3 mm 1,75 - 2,55 11,10 kg
9502001000
     200   1,05 - 1,35 24,3 mm   6,60 kg
9502001300
     200   1,30 - 1,85 24,3 mm   8,60 kg
9502001700
     200   1,70 - 2,60 24,3 mm   11,60 kg
9502501215
   250 250   1,30 - 1,50 27,3 mm 1,36 - 1,66 6,90 kg
9502501418
   250 250   1,40 - 1,80 27,3 mm 1,56 - 1,96 6,90 kg
9502502025
   250 250   1,80 - 2,50 27,3 mm 1,96 - 2,66 10,60 kg
9503001215
   300 300   1,30 - 1,50 27,3 mm 1,35 - 1,55 6,50 kg
9503001518
   300 300   1,50 - 1,80 27,3 mm 1,55 - 1,85 6,50 kg
9503002025
   300 300   1,80 - 2,50 27,3 mm 1,85 - 2,55 10,20 kg
9503501518
     350   1,50 - 1,80 27,3 mm   6,20 kg
9503502025
     350   1,80 - 2,50 27,3 mm   10,10 kg
9504001518
     400 - 450   1,50 - 1,80 32,3 mm   6,10 kg
9504002025
     400 - 450   1,80 - 2,40 32,3 mm   10,10 kg
9505001922
     500   1,90 - 2,20 36,3 mm   10,00 kg
9505002228
     500   2,20 - 2,80 36,3 mm   11,54 kg
9505002840
     500   2,80 - 4,00 36,3 mm   12,50 kg
9506002023
     600   2,00 - 2,30 36,3 mm   8,78 kg
9506002329
     600   2,30 - 2,90 36,3 mm   11,60 kg
9506002941
     600   2,90 - 4,10 36,3 mm   12,60 kg
Lista de dorinte
1)
Tijă de extensie telescopică (950.100.1000) pentru vane fluture PRO:
DN 150: adâncime de îngropare ţeavă 0,79 - 1,19 m
DN 200: adâncime de îngropare ţeavă 0,76 - 1,16 m
DN 250: adâncime de îngropare ţeavă 0,77 - 1,17 m
DN 300: adâncime de îngropare ţeavă 0,74 - 1,14 m
DN 350: adâncime de îngropare ţeavă 0,74 - 1,14 m
DN 400: adâncime de îngropare ţeavă 0,70 - 1,10 m
DN 500: adâncime de îngropare ţeavă 0,83 – 1,23 m
DN 600 PN 10: adâncime de îngropare ţeavă 0,78 - 1,18 m
DN 600 PN 16: adâncime de îngropare ţeavă 0,86 - 1,26 m

2)
Tijă de extensie telescopică (950.100.1100) pentru vane fluture PRO:
DN 150: adâncime de îngropare ţeavă 0,87 - 1,33 m
DN 200: adâncime de îngropare ţeavă 0,84 - 1,30 m
DN 250: adâncime de îngropare ţeavă 0,85 - 1,30 m
DN 300: adâncime de îngropare ţeavă 0,82 – 1,28 m
DN 350: adâncime de îngropare ţeavă 0,82 – 1,28 m
DN 400: adâncime de îngropare ţeavă 0,78 – 1,24 m
DN 500: adâncime de îngropare ţeavă 0,91 – 1,37 m
DN 600 PN 10: adâncime de îngropare ţeavă 0,86 - 1,32 m
DN 600 PN 16: adâncime de îngropare ţeavă 0,94 - 1,40 m
3)
Tijă de extensie telescopică (950.100.1300) pentru vane fluture PRO:

DN 150: adâncime de îngropare ţeavă 1,10 - 1,80 m
DN 200: adâncime de îngropare ţeavă 1,07 - 1,77 m
DN 250: adâncime de îngropare ţeavă 1,08 – 1,79 m
DN 300: adâncime de îngropare ţeavă 1,05 – 1,76 m
DN 350: adâncime de îngropare ţeavă 1,05 – 1,76 m
DN 400: adâncime de îngropare ţeavă 1,01 – 1,70 m
DN 500: adâncime de îngropare ţeavă 1,14 – 1,84 m
DN 600 PN 10: adâncime de îngropare ţeavă 1,09 - 1,80 m
DN 600 PN 16: adâncime de îngropare ţeavă 1,17 - 1,87 m
4)
Tijă de extensie telescopică (950.100.1700) pentru vane fluture PRO:
DN 150: adâncime de îngropare ţeavă 1,40 - 2,40 m
DN 200: adâncime de îngropare ţeavă 1,36 - 2,36 m
DN 250: adâncime de îngropare ţeavă 1,37 – 2,37 m
DN 300: adâncime de îngropare ţeavă 1,35 – 2,35 m
DN 350: adâncime de îngropare ţeavă 1,35 – 2,35 m
DN 400: adâncime de îngropare ţeavă 1,30 – 2,30 m
DN 500: adâncime de îngropare ţeavă 1,43 – 2,43 m
DN 600 PN 10: adâncime de îngropare ţeavă 1,38 - 2,38 m
DN 600 PN 16: adâncime de îngropare ţeavă 1,46 - 2,46 m

5)
adâncime de îngropare ţeavă pentru vană sertar "E2": 0,85 - 1,10 m

Explicaţie:
DN E2/E3 = pentru vane sertar „E2” și „E3” cu lăţimea nominală adecvată
DN AW-S = pentru vane sertar pentru ape uzate cu lăţimea nominală adecvată
DN PRO-K = pentru vane fluture PRO cu lăţimea nominală adecvată

Lungimi speciale pentru alte adâncimi de acoperire a ţevii sunt disponibile la cerere!
