Pentru adâncimile respective de acoperire a ţevii, vă rugăm să consultaţi următoarea fişă cu date tehnice.
-
Lungimi speciale pentru alte adâncimi de acoperire a ţevii sunt disponibile la cerere!
952-00

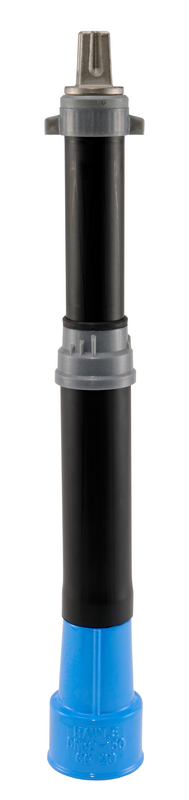

Tijă de acționare telescopică din oţel inoxidabil


Material: |
Capac cu filet rotund: GJL-250, acoperire cu pulbere epoxidică Hawle Capăt tijă și manșon de îmbinare: oţel inoxidabil Manșon de cuplare DN 200: Alamă roşie Cap concav tijă şi ax tijă: oţel inoxidabil Tub de protecţie interior şi exterior: PE-HD |
---|---|
Medie | Apă / Gaz / Apă reziduale |
Tijele de acționare Hawle din oţel inoxidabil sunt utilizate la acţionarea vanelor sertar Hawle din cadrul ansamblului subteran de conducte. Tijele de acționare telescopice permit adaptarea continuă la adâncimea existentă de acoperire ţeavă.
Cu ajutorul capacului cu filet rotund (pentru utilizare vezi tabelul), tija de acționare este rotită spre dreapta pe filetul rotund (adaptor cu filet rotund) al vanei de închidere.
Avantajul este transferarea cuplului de la caseta de îmbinare la tija pătrată, făcând inutilă utilizarea atât a splinturilor suplimentare ale casetei de îmbinare a tijei de acționare, cât şi cea a tijei vanei de închidere.
În special în cazul solurilor aderente trebuie să verificaţi atent dacă vana și tija de acționare sunt acoperite în mod corespunzător cu nisip pentru a asigura rezistența la îngheț.
Pentru operare, sunt indicate cheile de acționare. Extensiile și alte elemente similare nu sunt permise.
Comanda nr.
|
DN Vană ape reziduale |
DN E2 / E3 |
DN PRO vană fluture |
L min |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|
9520550710
|
80 - 200 | 50 - 150 | 150 - 600 | 550 mm | 4,50 kg | |||
9520630930
|
80 - 200 | 50 - 150 | 150 - 600 | 630 mm | 5,00 kg | |||
9520711080
|
80 - 200 | 50 - 150 | 150 - 600 | 710 mm | 6,10 kg | |||
9520771210
|
80 - 200 | 50 - 150 | 150 - 600 | 770 mm | 6,40 kg | |||
9520931530
|
80 - 200 | 50 - 150 | 150 - 600 | 930 mm | 7,00 kg | |||
9521071800
|
80 - 200 | 50 - 150 | 150 - 600 | 1070 mm | 8,10 kg | |||
9521192060
|
80 - 200 | 50 - 150 | 150 - 600 | 1190 mm | 9,10 kg | |||
9521292260
|
80 - 200 | 50 - 150 | 150 - 600 | 1290 mm | 9,50 kg | |||
9526000570
|
200 | 590 mm | 4,70 kg | |||||
9526000790
|
200 | 810 mm | 5,60 kg | |||||
9526001310
|
200 | 1310 mm | 7,80 kg |
Documente tehnice
|
---|
pipe cover depth ranges for telescopi extension spindle 952-00 |
Comanda nr.
|
Descrierea produsului |
---|---|
204-00 | Placă suport universală pentru cutiile de protecție pentru vane de concesie şi vane sertar |
341-00 | Cheie de acţionare |
901-00 | Plăci indicatoare pentru tijele de acționare |
903-00 | Sistem de blocare pentru tijele de acționare Hawle |
950-01 | Prelungire pentru tije extensibile |
