962-00

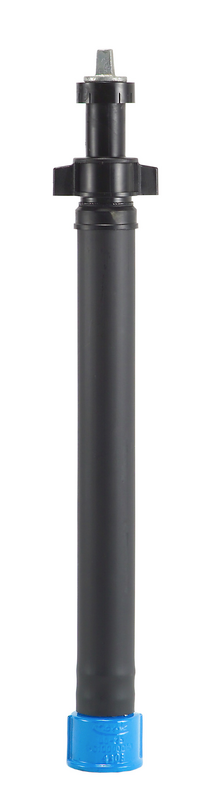

Tijă de acționare telescopică (tip S) din oţel inoxidabil pentru vanele de concesie şi coliere vană

Tijele de acționare Hawle (tip S) din oţel inoxidabil acţionează vanele sertar Hawle din cadrul ansamblului subteran de conducte. Tijele de acționare telescopice permit adaptarea continuă la adâncimea de îngropare.

Cu ajutorul capacului cu filet rotund, tija de acționare este rotită spre dreapta pe filetul rotund (adaptor cu filet rotund) al vanei de închidere.

Avantajul este transferarea cuplului de la caseta de îmbinare la tija pătrată, făcând inutilă utilizarea atât a splinturilor suplimentare ale casetei de îmbinare a tijei de acționare, cât şi cea a tijei vanei de închidere.

În special în cazul solurilor aderente trebuie să verificaţi atent dacă vana și tija de acționare sunt acoperite în mod corespunzător cu nisip pentru a asigura rezistența la îngheț.

Pentru operare, sunt indicate cheile de acționare. Extensiile și alte elemente similare nu sunt permise.

Citeste mai mult reduce
Material: Capac cu filet rotund: GJL-250, acoperire cu pulbere epoxidică Hawle
Capăt tijă și manșon de îmbinare: oţel inoxidabil
Cap concav tijă şi ax tijă: oţel inoxidabil
Tub de protecţie interior şi exterior: PE-HD
Medie Apă / Gaz / Apă reziduale

Tijele de acționare Hawle (tip S) din oţel inoxidabil acţionează vanele sertar Hawle din cadrul ansamblului subteran de conducte. Tijele de acționare telescopice permit adaptarea continuă la adâncimea de îngropare.

Cu ajutorul capacului cu filet rotund, tija de acționare este rotită spre dreapta pe filetul rotund (adaptor cu filet rotund) al vanei de închidere.

Avantajul este transferarea cuplului de la caseta de îmbinare la tija pătrată, făcând inutilă utilizarea atât a splinturilor suplimentare ale casetei de îmbinare a tijei de acționare, cât şi cea a tijei vanei de închidere.

În special în cazul solurilor aderente trebuie să verificaţi atent dacă vana și tija de acționare sunt acoperite în mod corespunzător cu nisip pentru a asigura rezistența la îngheț.

Pentru operare, sunt indicate cheile de acționare. Extensiile și alte elemente similare nu sunt permise.

Contacte
Lista de dorinte
Comanda nr.
*)
Adâncime de îngropare

Pătratul tijei
Medie Greutate A-Text Cos
9620711000
 1) 2) 0,70 - 1,10 12,3 mm 2,60 kg
9621015000
 1) 2) 1,00 - 1,50 12,3 mm 3,50 kg
9621117000
 1) 2) 1,10 - 1,70 12,3 mm 3,70 kg
9621318000
 1) 2) 1,30 - 2,00 12,3 mm 4,50 kg
9621525000
 1) 2) 1,50 - 2,50 12,3 mm 5,20 kg
Lista de dorinte
1)
Acoperiri speciale pentru țevi cu colier de strângere:
960 071 1000 = RD 0,85 - 1,20 m
960 101 5000 = RD 1,05 - 1,60 m
960 111 7000 = RD 1,15 - 1,80 m
960 131 8000 = RD 1,30 - 2,00 m
960 152 5000 = RD 1,55 - 2,60 m
2)
Acoperiri speciale pentru țevi Clemă pentru supapă:
Pentru țevi DN 150, acoperirea țevii se reduce cu 30 mm.
Pentru țevi DN 200, acoperirea țevii se reduce cu 50 mm.
Pentru țevi DN 250, acoperirea țevii se reduce cu 80 mm.
Pentru țeava DN 300, acoperirea țevii se reduce cu 100 mm.
Pentru țeava DN 350, acoperirea țevii se reduce cu 130 mm.
Pentru țeava DN 400, acoperirea țevii se reduce cu 150 mm.
Pentru țeava DN 500, acoperirea țevii se reduce cu 200 mm.

Lungimi speciale şi alte adâncimi de acoperire a ţevii sunt disponibile la cerere!
