Lungimi speciale pentru alte adâncimi de acoperire a ţevii sunt disponibile la cerere!
-
Pentru utilizarea cu instalaţii de gaz: plăcuţă de identificare de culoare galbenă, la cerere!
962-01

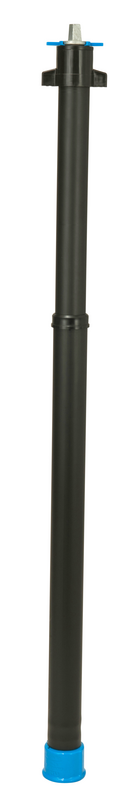

Tijă de acționare telescopică (tip H) din oţel inoxidabil pentru colier cu filet Hawlinger®
Material: |
Capac cu filet rotund: GJL-250, acoperire cu pulbere epoxidică Hawle Capăt tijă și manșon de îmbinare: oţel inoxidabil Cap concav tijă şi ax tijă: oţel inoxidabil Tub de protecţie interior şi exterior: PE-HD |
---|---|
Medie | Apă / Gaz |
Tijele de acționare Hawle (tip H) din oţel inoxidabil sunt utilizate pentru acţionarea colierelor cu filet Hawle de tip Hawlinger® din cadrul ansamblului subteran de conducte. Tijele de acționare telescopice permit adaptarea continuă la adâncimea existentă de acoperire ţeavă.
Cu ajutorul capacului cu filet rotund, tija de acționare este rotită spre dreapta pe filetul rotund (adaptor cu filet rotund) al vanei de închidere.
Avantajul este transferarea cuplului de la caseta de îmbinare la tija pătrată, făcând inutilă utilizarea atât a splinturilor suplimentare ale casetei de îmbinare a tijei de extensie cât şi cea a tijei vanei de închidere.
În special în cazul solurilor aderente, trebuie să verificaţi atent dacă vana și tija de acționare sunt acoperite în mod corespunzător cu nisip pentru a asigura rezistența la îngheț.
Pentru operare, sunt indicate cheile de acționare. Extensiile și alte elemente similare nu sunt permise.
Notă: Colierele cu filet Hawle de tip Hawlinger® sunt închise printr-o jumătate de rotație (180°). Marcajul relevant (placă indicatoare) se află pe tija de acționare, sub capătul tijei.
Comanda nr.
|
*) |
Adâncime de îngropare |
Pătratul tijei |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|
9620711100
|
1) | 0,70 - 1,10 | 12,3 mm | 2,60 kg | |||
9621015100
|
1,00 - 1,50 | 12,3 mm | 3,50 kg | ||||
9621117100
|
1,10 - 1,70 | 12,3 mm | 3,70 kg | ||||
9621318100
|
1,30 - 2,00 | 12,3 mm | 4,50 kg | ||||
9621525100
|
1,50 - 2,50 | 12,3 mm | 5,20 kg |
Comanda nr.
|
Descrierea produsului |
---|---|
341-00 | Cheie de acţionare |
901-00 | Plăci indicatoare pentru tijele de acționare |
903-00 | Sistem de blocare pentru tijele de acționare Hawle |
