985-00
Ansamblu vană de aerisire pentru apă reziduală şi apă potabilă

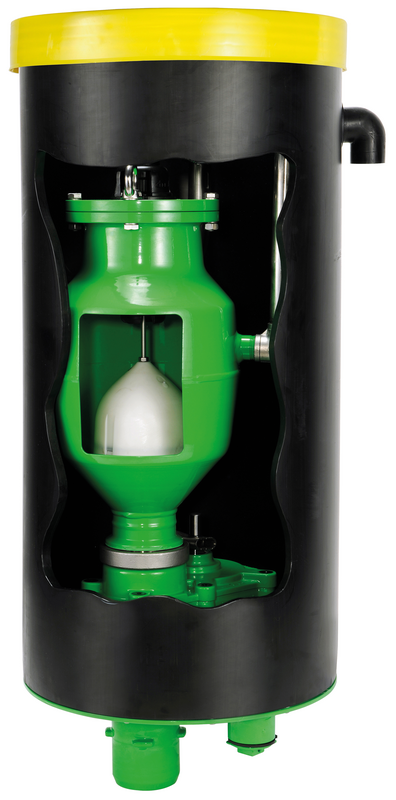

Ansamblul vanei de aerisire (AVA) este alcătuit dintr-un ax din PE cu un element de închidere şi o vană de aerisire (AV). Datorită designului său compact, AVA înlocuieşte căminele de vizitare complexe şi care necesită un nivel ridicat de întreţinere. Toate lucrările de întreţinere pot fi efectuate de la nivelul solului, evitând astfel toate pericolele posibile ce apar în cazul intrării în căminele de vizitare. Este recomandată utilizarea unui sistem de scurgere din pietriş grosier, de la nivelul solului la conductă. Atunci când este instalat în apă subterană, fitingul de golire de la ieşire trebuie să fie închis.

Vana de aerisire cu membrană de eliberare patentată este perfect adecvată pentru eliminarea unor cantităţi mari de aer sub presiunea de funcţionare. Scaunul vanei nu intră în contact cu fluidul de lucru. Vana de aerisire funcţionează în mod continuu între 0 şi 16 bar, etanşând perfect, chiar şi când este depresurizată. În plus, membrana de eliberare şi mecanismul cu arc amortizează şocurile hidraulice.

Vana de aerisisre este prevăzută cu două orificii de spălare la partea inferioară a capacului din material plastic. Prin conectarea unui furtun de spălare pot fi eliminate uşor şi rapid impurităţile de dimensiuni mici din interiorul vanei de aerisire. În cazul unor impurităţi de dimensiuni mari, vana de aerisire poate fi demontată cu uşurinţă pentru efectuarea lucrărilor de întreţinere, prin intermediul dispozitivului de blocare tip baionetă.

Atenţie: Vanele de aerisire conţin aer comprimat. Înainte de începerea oricărei lucrări de întreţinere, vanele de aerisire trebuie să fie scoase din funcţiune şi depresurizate cu ajutorul unei vane sferice!

Capacitate maximă de evacuare aer: 440 Nm³/h
Interval de funcţionare: reglabil la orice valoare, între 0 şi 16 bar
Ieşire inferioară: o flanşă DN 80 sau un racord de capăt BAIO®, DN 80 (trebuie utilizate capacul împotriva impurităţilor şi inelul de fixare)

La cerere, sunt disponibile următoarele funcţii speciale
- Doar evacuare aer / admisie aer cod produs 985 300 0000
- Dop evacuare aer: pentru purjarea liniilor cu aer comprimat (observaţie: capacitate de reducere a cantităţii de aer evacuat)

Pentru informaţii suplimentare vă rugăm să consultaţi „Descrierea tehnică” de la finalul capitolului.

Citeste mai mult reduce
Material: Ax: PE
AV: vezi cod produs 986
Cot de ieşire: PE 100 cu sită din oţel inoxidabil
Presiunea maxima de operare: Apă reziduală: 16 bar
Medie Apă reziduale

Ansamblul vanei de aerisire (AVA) este alcătuit dintr-un ax din PE cu un element de închidere şi o vană de aerisire (AV). Datorită designului său compact, AVA înlocuieşte căminele de vizitare complexe şi care necesită un nivel ridicat de întreţinere. Toate lucrările de întreţinere pot fi efectuate de la nivelul solului, evitând astfel toate pericolele posibile ce apar în cazul intrării în căminele de vizitare. Este recomandată utilizarea unui sistem de scurgere din pietriş grosier, de la nivelul solului la conductă. Atunci când este instalat în apă subterană, fitingul de golire de la ieşire trebuie să fie închis.

Vana de aerisire cu membrană de eliberare patentată este perfect adecvată pentru eliminarea unor cantităţi mari de aer sub presiunea de funcţionare. Scaunul vanei nu intră în contact cu fluidul de lucru. Vana de aerisire funcţionează în mod continuu între 0 şi 16 bar, etanşând perfect, chiar şi când este depresurizată. În plus, membrana de eliberare şi mecanismul cu arc amortizează şocurile hidraulice.

Vana de aerisisre este prevăzută cu două orificii de spălare la partea inferioară a capacului din material plastic. Prin conectarea unui furtun de spălare pot fi eliminate uşor şi rapid impurităţile de dimensiuni mici din interiorul vanei de aerisire. În cazul unor impurităţi de dimensiuni mari, vana de aerisire poate fi demontată cu uşurinţă pentru efectuarea lucrărilor de întreţinere, prin intermediul dispozitivului de blocare tip baionetă.

Atenţie: Vanele de aerisire conţin aer comprimat. Înainte de începerea oricărei lucrări de întreţinere, vanele de aerisire trebuie să fie scoase din funcţiune şi depresurizate cu ajutorul unei vane sferice!

Capacitate maximă de evacuare aer: 440 Nm³/h
Interval de funcţionare: reglabil la orice valoare, între 0 şi 16 bar
Ieşire inferioară: o flanşă DN 80 sau un racord de capăt BAIO®, DN 80 (trebuie utilizate capacul împotriva impurităţilor şi inelul de fixare)

La cerere, sunt disponibile următoarele funcţii speciale
- Doar evacuare aer / admisie aer cod produs 985 300 0000
- Dop evacuare aer: pentru purjarea liniilor cu aer comprimat (observaţie: capacitate de reducere a cantităţii de aer evacuat)

Pentru informaţii suplimentare vă rugăm să consultaţi „Descrierea tehnică” de la finalul capitolului.

Contacte
Lista de dorinte
Comanda nr.
*)
Interval de lucru
Adâncime de îngropare

Conexiune
B
H
 Medie Greutate A-Text Cos
9850800124
 2) 0 - 16 1,25 Îmbinare tip baionetă DN80 455 mm 1050 mm 62,00 kg
9850800154
 2) 0 - 16 1,50 Îmbinare tip baionetă DN80 455 mm 1300 mm 80,00 kg
9851800104
 1) 0 - 16 1,00 Flanșă DN80 455 mm 740 mm 58,00 kg
9851800124
 1) 0 - 16 1,25 Flanșă DN80 455 mm 990 mm 62,00 kg
9851800154
 1) 0 - 16 1,50 Flanșă DN80 455 mm 1240 mm 80,00 kg
