În cazul versiunii cu sistem de asistare la închidere, vă rugăm să includeţi în comandă, alături de vană, produsul cu codul de comandă 009.878.1570!
987-00

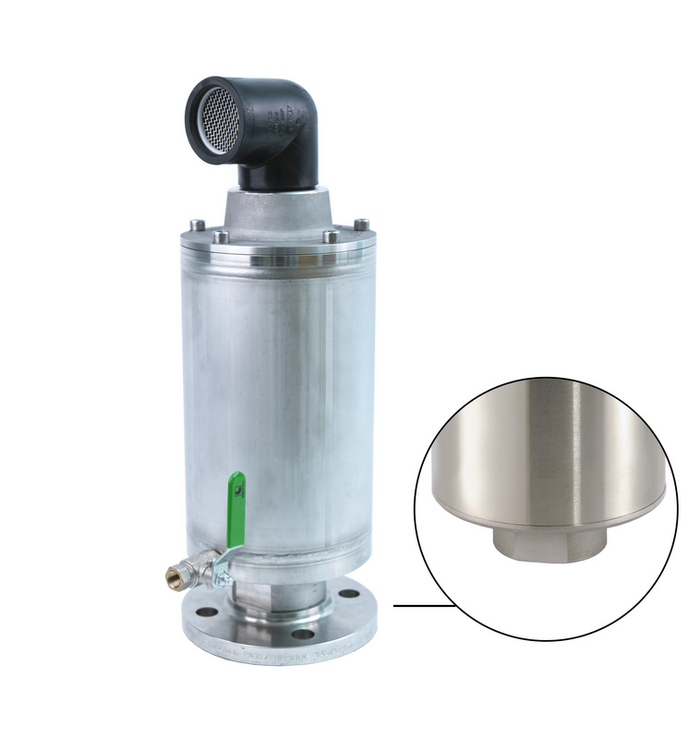

Vană de aerisire HaVent® pentru apă potabilă PN 16
| Material: |
Material corp: oţel inoxidabil Flotor: PP Garnituri: EPDM |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Vană de aerisire (AV) cu membrană de eliberare patentată este perfect adecvată pentru eliminarea unor cantităţi mari de aer, sub presiune. În plus, membrana de eliberare şi mecanismul cu arc amortizează şocurile hidraulice.
Vana de aerisire funcţionează în mod continuu între 0 şi 16 bar, etanşând perfect, chiar şi când este depresurizată.
Atenţie: Vanele de aerisire conţin aer comprimat. Înainte de începerea oricărei lucrări de întreţinere, vanele de aerisire trebuie să fie scoase din funcţiune şi depresurizate!
Capacitate maximă de evacuare aer: 700 m³/h
Secţiune transversală de evacuare: 1.500 mm²
Interval de funcţionare: 0 – 16 bar
La cerere sunt disponibile următoarele funcţii speciale:
- Cu element de închidere (vezi „Descrierea tehnică”)
- Doar evacuare aer / admisie aer
- Cu cot de ieşire (cod produs 987.800.1310) cu două fileturi exterioare pentru conectare la o linie de evacuare
Contacte
|
Comanda nr.
|
Interval de lucru |
Conexiune |
H |
D Ø |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|
|
9871010500
|
0 - 16 | Flanșă DN50 | 455 mm | 154 mm | 14,00 kg | |||
|
9871010800
|
0 - 16 | Flanșă DN80 | 455 mm | 154 mm | 14,40 kg | |||
|
9871011000
|
0 - 16 | Flanșă DN100 | 455 mm | 154 mm | 14,50 kg | |||
|
9872010630
|
0 - 16 | filet interior 2'' | 420 mm | 154 mm | 11,00 kg |
|
Documente tehnice
|
|---|
| partlist havent pn 16 987-00 |
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 372-00 | Adaptor de închidere cu ieşire cu filet |
| 373-00 | Dispozitiv suplimentar de închidere prin flanşa intermediară |
