987-02

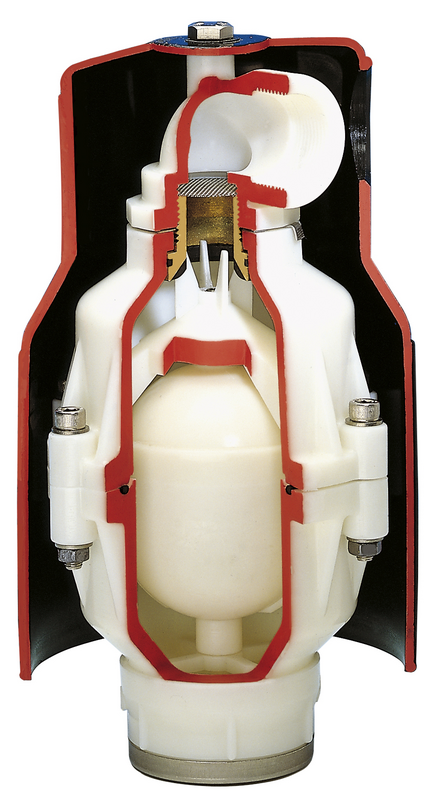

Vană de aerisire 2" pentru apă potabilă
| Material: |
Corp şi cot de racordare: POM Flotor: NBR DUO (apă potabilă) EPDM Garnitură vană: EPDM Capac cu protecţie UV: PE |
|---|---|
| Presiunea maxima de operare: | Vezi tabelul |
| Medie | Apă |
Vană de aerisire (AV) cu orificiu dublu de 2" este utilizată la umplerea conductei pentru evacuarea aerului şi la golire pentru admisia aerului, precum şi pentru purjarea conductelor aflate în funcţiune.
Atenţie: vanele de aerisire conţin aer comprimat. Înainte de începerea oricărei lucrări de întreţinere, vanele de aerisire trebuie să fie scoase din funcţiune şi depresurizate!
Capacitate maximă de evacuare aer: 190 m³/h
Secţiune transversală de evacuare aer:
960 mm² sau 2 mm²
Intervale de funcţionare:
- 1,0 - 16 bar
- 0,1 - 6 bar
La cerere, sunt disponibile următoarele funcţii speciale
- Doar evacuare aer / admisie aer
Contacte
|
Comanda nr.
|
Interval de lucru |
PN |
d1 |
Conexiune |
H |
H1 |
D Ø |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
9874050000
|
1 - 16 | 10|16 | 175 mm | Flanșă DN50 | 357 mm | 370 mm | 160 mm | 5,80 kg | |||
|
9874051000
|
0.1 - 6 | 10|16 | 175 mm | Flanșă DN50 | 357 mm | 370 mm | 160 mm | 5,80 kg | |||
|
9874080000
|
1 - 16 | 10|16 | 175 mm | Flanșă DN80 | 343 mm | 356 mm | 160 mm | 6,80 kg | |||
|
9874081000
|
0.1 - 6 | 10|16 | 175 mm | Flanșă DN80 | 343 mm | 356 mm | 160 mm | 7,10 kg | |||
|
9875063000
|
1 - 16 | 175 mm | filet interior 2'' | 307 mm | 320 mm | 160 mm | 2,35 kg | ||||
|
9875063100
|
0.1 - 6 | 175 mm | filet interior 2'' | 307 mm | 320 mm | 160 mm | 2,35 kg |
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 372-00 | Adaptor de închidere cu ieşire cu filet |
| 373-00 | Dispozitiv suplimentar de închidere prin flanşa intermediară |
