Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
220-00

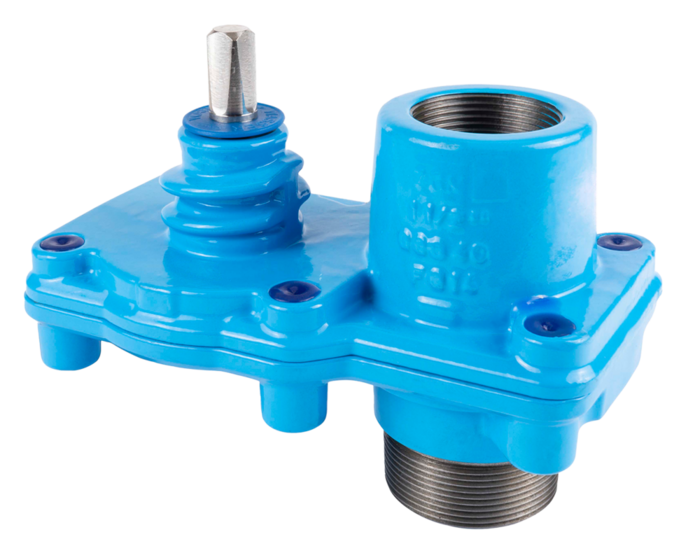

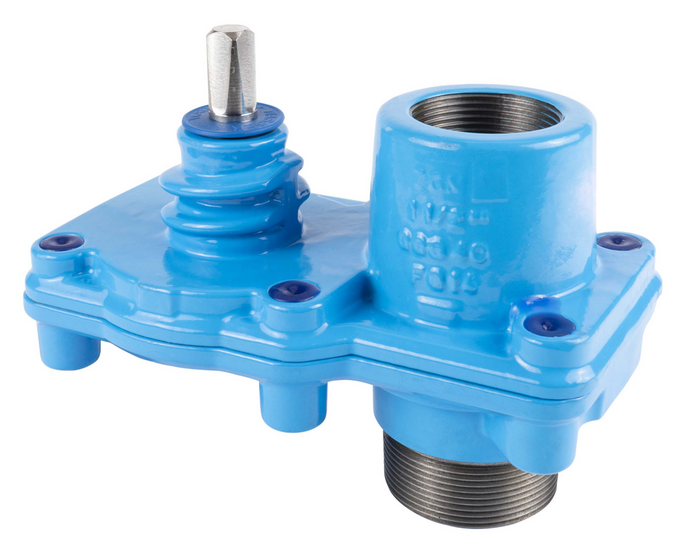

Hawlinger cu ieşire verticală superioară cu filet interior şi filet exterior conic inferior pentru instalare pe colierul ţevii
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: EPDM pentru KTW-BWGL apă potabilă |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Colierul Hawlinger cu ieşire la partea inferioară, cu filet exterior conic conform standardului DIN EN 10226 trebuie să fie utilizat pentru montare în coliere pentru ţevi cu filet cilindric interior conform standardului DIN ISO 228-1 (de exemplu colier HAKU pentru ţevi, cod de comandă 525-00 sau colier universal pentru ţevi, cod de comandă 352-01).
Ieşirea cu filet interior la partea superioară conform standardului DIN ISO 228-1 este utilizată împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.
Toate colierele Hawle cu filet pentru ţevi, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.
Contacte
|
Comanda nr.
|
Ieşirea inferioară |
Etichetă |
Ieşirea superioară |
A |
B |
C |
D |
Gaură alezaj max. |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2200320400
|
filet exterior 1 1/4" conic | filet interior 1" | 165 mm | 100 mm | 130 mm | 68 mm | 24 mm | 3,50 kg | ||||
|
2200400400
|
filet exterior 1 1/4" conic | filet interior 1 1/4" | 165 mm | 100 mm | 130 mm | 68 mm | 24 mm | 3,50 kg | ||||
|
2200400500
|
filet exterior 1 1/2" conic | filet interior 1 1/4" | 165 mm | 100 mm | 130 mm | 68 mm | 24 mm | 4,00 kg | ||||
|
2200500000
|
filet exterior 2" conic | filet interior 1 1/2" | 195 mm | 125 mm | 145 mm | 82 mm | 36 mm | 4,70 kg | ||||
|
2200510000
|
filet exterior 1 1/2" conic | filet interior 1 1/2" | 195 mm | 125 mm | 145 mm | 82 mm | 28 mm | 4,70 kg | ||||
|
2400000009
|
încărcare pentru drenare | 0,00 kg | ||||||||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
|
Documente tehnice
|
|---|
| declaration of conformity other valves |
