220-01

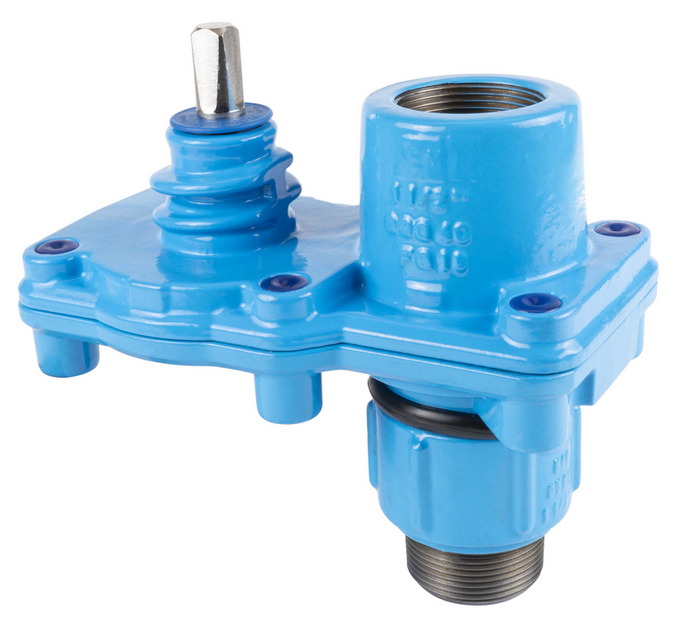

Hawlinger cu ieşire verticală superioară cu filet interior şi filet exterior conic inferior detaşabil pentru instalare pe colierul ţevii

Colierul Hawlinger cu ieşire la partea inferioară, cu filet exterior conic conform standardului DIN EN 10226 trebuie să fie utilizat pentru montare în coliere cu filet pentru ţevi cu filet interior cilindric conform standardului DIN ISO 228-1 (de exemplu, colier HAKU pentru ţevi, cod produs 525-00 sau colier universal pentru ţevi, cod produs 352-01). Componenta rotativă inferioară permite alinierea continuă a piesei Hawlinger cu 360°.

Ieşirea cu filet interior la partea superioară conform standardului DIN ISO 228-1 este utilizată împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.

Toate colierele Hawle cu filet pentru ţevi, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă sau NBR pentru gaz
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierul Hawlinger cu ieşire la partea inferioară, cu filet exterior conic conform standardului DIN EN 10226 trebuie să fie utilizat pentru montare în coliere cu filet pentru ţevi cu filet interior cilindric conform standardului DIN ISO 228-1 (de exemplu, colier HAKU pentru ţevi, cod produs 525-00 sau colier universal pentru ţevi, cod produs 352-01). Componenta rotativă inferioară permite alinierea continuă a piesei Hawlinger cu 360°.

Ieşirea cu filet interior la partea superioară conform standardului DIN ISO 228-1 este utilizată împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.

Toate colierele Hawle cu filet pentru ţevi, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

Ieşirea inferioară
Etichetă
Ieşirea superioară
A
B
C
D
Gaură alezaj max.
 Medie Greutate A-Text Cos
2201400500
 filet exterior 1 1/2" conic   filet interior 1 1/4" 165 mm 100 mm 165 mm 68 mm 24 mm 4,00 kg
2201500000
 filet exterior 2" conic   filet interior 1 1/2" 195 mm 125 mm 190 mm 82 mm 28 mm 5,60 kg
2201510000
 filet exterior 1 1/2" conic   filet interior 1 1/2" 195 mm 125 mm 190 mm 82 mm 28 mm 5,50 kg
2400000009
   încărcare pentru drenare             0,00 kg
8700000000
   încărcare pentru axul alezajului             0,00 kg
Lista de dorinte

Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
