Codurile şi preţurile produselor pentru instalaţii de gaz, la cerere.
-
Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
222-00

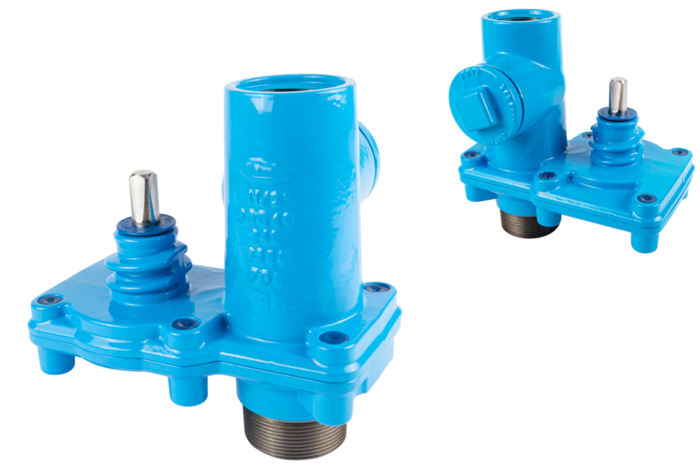

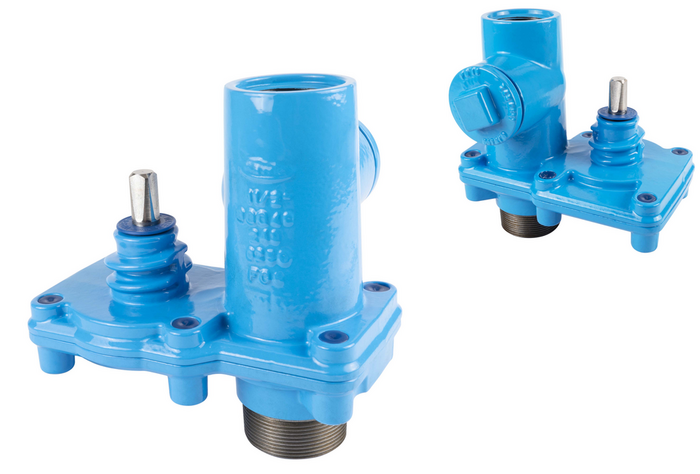

Hawlinger cu ieşire orizontală cu filet interior la 90° pe direcţia ţevii şi cu filet inferior exterior conic pentru instalare pe colierul ţevii
Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: EPDM pentru apă potabilă sau NBR pentru gaz |
---|---|
Presiunea maxima de operare: |
Gaz: 5 bar Apă potabilă: 16 bar |
Medie | Apă / Gaz |
Colierul Hawlinger cu ieşire la partea inferioară, cu filet exterior, conform standardului DIN EN 10226 trebuie să fie utilizat pentru montare în coliere cu filet pentru ţevi cu filet cilindric interior, conform standardului DIN ISO 228-1 (de exemplu colier HAKU pentru ţeavă, cod produs 525-00 sau colier pentru ţeavă universal, cod produs 352-01).
Ieşirile cu filet interior de la partea superioară, conform standardului DIN ISO 228-1, sunt utilizate împreună cu fitinguri pentru a conecta conductele cu fluid de lucru.
Toate colierele Hawle cu filet pentru ţevi, tip Hawlinger®, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Pentru deschiderea sau închiderea zonei de deschidere este necesară doar o rotire la 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar şi în timp ce aceasta este în funcţiune.

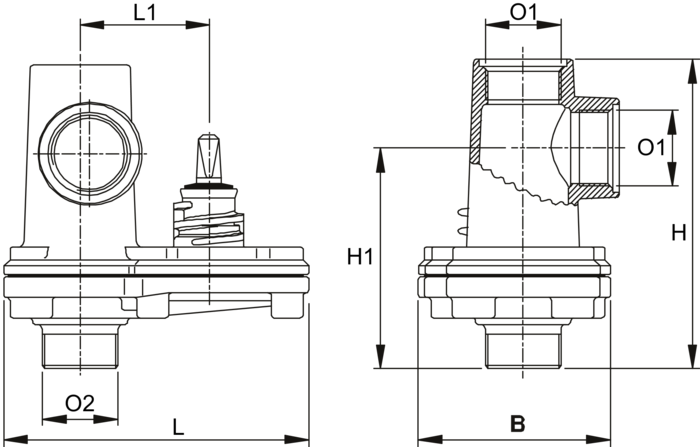

Comanda nr.
|
L |
Etichetă |
L1 |
B |
H |
H1 |
Gaură alezaj max. |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|
2220320400
|
165 mm | 68 mm | 100 mm | 190 mm | 145 mm | 24 mm | 4,10 kg | ||||
2220400400
|
165 mm | 68 mm | 100 mm | 190 mm | 145 mm | 24 mm | 4,10 kg | ||||
2220400500
|
165 mm | 68 mm | 100 mm | 190 mm | 145 mm | 24 mm | 4,10 kg | ||||
2220500000
|
195 mm | 82 mm | 125 mm | 200 mm | 145 mm | 36 mm | 5,75 kg | ||||
2220510000
|
195 mm | 82 mm | 125 mm | 200 mm | 145 mm | 28 mm | 5,75 kg | ||||
2400000009
|
încărcare pentru drenare | 0,00 kg | |||||||||
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
Documente tehnice
|
---|
declaration of conformity other valves |
