222-01

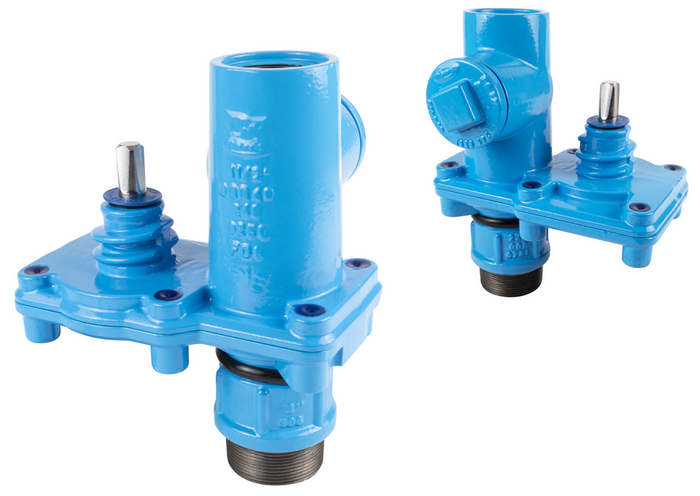

Hawlinger cu ieşire orizontală superioară cu filet interior la 90° pe direcţia ţevii şi cu filet inferior exterior conic detaşabil pentru instalare pe colierul ţevii

Colierul Hawlinger cu ieşire conică la partea inferioară, cu filet exterior, conform standardului DIN EN 10226, trebuie să fie utilizat pentru montare la coliere cu filet pentru ţevi cu filet cilindric interior, conform standardului DIN ISO 228-1 (de exemplu colier HAKU pentru ţevi, cod produs 525-00 sau colier pentru ţevi universal, cod produs 352-01). Componenta rotativă de la partea inferioară permite alinierea continuă a produsului Hawlinger cu 360°.

Ieşirile de la partea superioară cu filet interior, conform standardului DIN ISO 228-1, sunt utilizate împreună cu fitinguri, pentru a conecta conductele cu fluid de lucru.

Toate colierele Hawle cu filet, tip Hawlinger®, pentru ţevi sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă sau NBR pentru gaz
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierul Hawlinger cu ieşire conică la partea inferioară, cu filet exterior, conform standardului DIN EN 10226, trebuie să fie utilizat pentru montare la coliere cu filet pentru ţevi cu filet cilindric interior, conform standardului DIN ISO 228-1 (de exemplu colier HAKU pentru ţevi, cod produs 525-00 sau colier pentru ţevi universal, cod produs 352-01). Componenta rotativă de la partea inferioară permite alinierea continuă a produsului Hawlinger cu 360°.

Ieşirile de la partea superioară cu filet interior, conform standardului DIN ISO 228-1, sunt utilizate împreună cu fitinguri, pentru a conecta conductele cu fluid de lucru.

Toate colierele Hawle cu filet, tip Hawlinger®, pentru ţevi sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

Ieşirea inferioară
Etichetă
Ieşirea superioară
A
B
C
D
E
Gaură alezaj max.
 Medie Greutate A-Text Cos
2221400000
 filet exterior 1 1/4" conic   filet interior 1 1/4" 165 mm 100 mm 230 mm 68 mm 185 mm 24 mm 7,50 kg
2221500000
 filet exterior 2" conic   filet interior 1 1/2" 195 mm 125 mm 230 mm 82 mm 175 mm 28 mm 7,50 kg
2221510000
 filet exterior 1 1/2" conic   filet interior 1 1/2" 195 mm 125 mm 230 mm 82 mm 175 mm 28 mm 7,50 kg
2400000009
   încărcare pentru drenare               0,00 kg
8700000000
   încărcare pentru axul alezajului               0,00 kg
Lista de dorinte

Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
