226-00

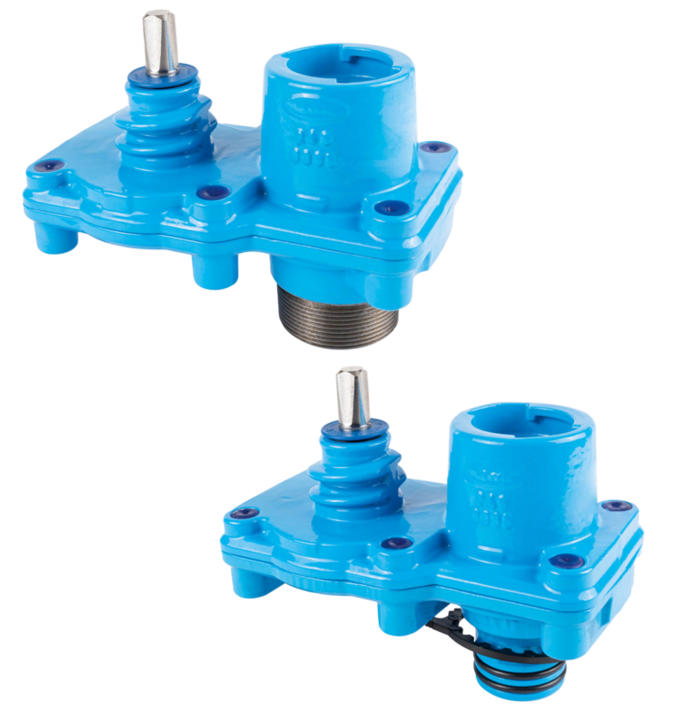

Hawlinger cu racord vertical superior ZAK® şi filet exterior conic inferior sau racord de capăt inferior ZAK® pentru instalare pe colierul ţevii

Conexiune inferioară cu racord de capăt ZAK®:
Colier Hawlinger cu racord de capăt ZAK® pentru conectarea la coliere cu filet pentru ţevi cu racord ZAK® (de exemplu, colier cu filet pentru ţevi HAKU, cod produs 525Z sau colier universal cu filet, cod produs 352-00)

Conexiune inferioară cu filet exterior:
Produs Hawlinger cu filet exterior conic conform standardului DIN EN 10226 pentru montare în coliere pentru ţevi cu filet interior cilindric conform standardului DIN ISO 228-1 (de exemplu, colier cu filet pentru ţevi HAKU, cod produs 525-01 sau colier universal cu filet, cod produs 352-01)

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea cu racord vertical ZAK® din partea superioară.

Toate colierele Hawle cu filet, tip Hawlinger, pentru ţevi, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu, dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Conexiune inferioară cu racord de capăt ZAK®:
Colier Hawlinger cu racord de capăt ZAK® pentru conectarea la coliere cu filet pentru ţevi cu racord ZAK® (de exemplu, colier cu filet pentru ţevi HAKU, cod produs 525Z sau colier universal cu filet, cod produs 352-00)

Conexiune inferioară cu filet exterior:
Produs Hawlinger cu filet exterior conic conform standardului DIN EN 10226 pentru montare în coliere pentru ţevi cu filet interior cilindric conform standardului DIN ISO 228-1 (de exemplu, colier cu filet pentru ţevi HAKU, cod produs 525-01 sau colier universal cu filet, cod produs 352-01)

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea cu racord vertical ZAK® din partea superioară.

Toate colierele Hawle cu filet, tip Hawlinger, pentru ţevi, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu, dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

Ieşirea inferioară
Etichetă
Ieşirea superioară
L
B
H
Gaură alezaj max.
 Medie Greutate A-Text Cos
2260320400
 filet exterior 1 1/4" conic   ZAK 34 165 mm 100 mm 152 mm 24 mm 3,40 kg
2260320630
 filet exterior 2" conic   ZAK 34 165 mm 100 mm 152 mm 24 mm 3,70 kg
2260500460
 ZAK 46   ZAK 46 195 mm 125 mm 158 mm 28 mm 5,10 kg
2260500630
 filet exterior 2" conic   ZAK 46 195 mm 125 mm 153 mm 36 mm 4,75 kg
2400000009
   încărcare pentru drenare           0,00 kg
8700000000
   încărcare pentru axul alezajului           0,00 kg
