226-00G

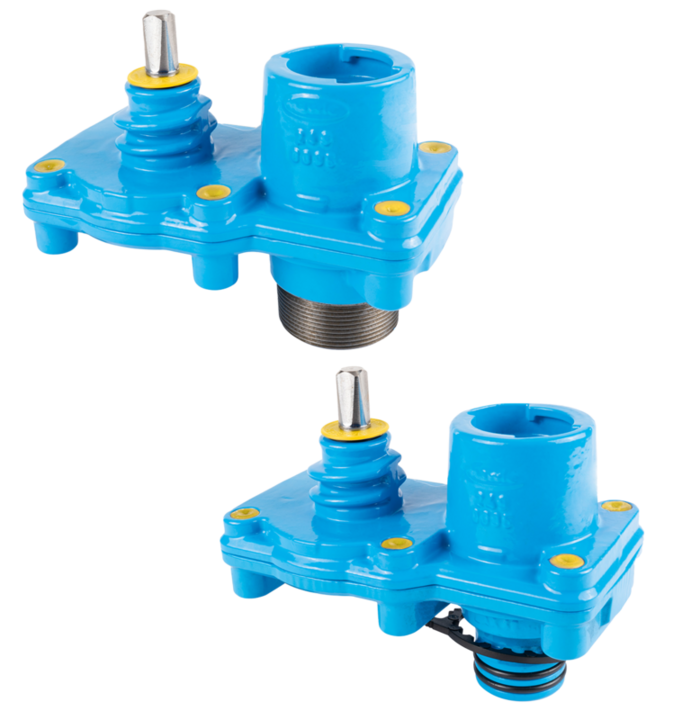

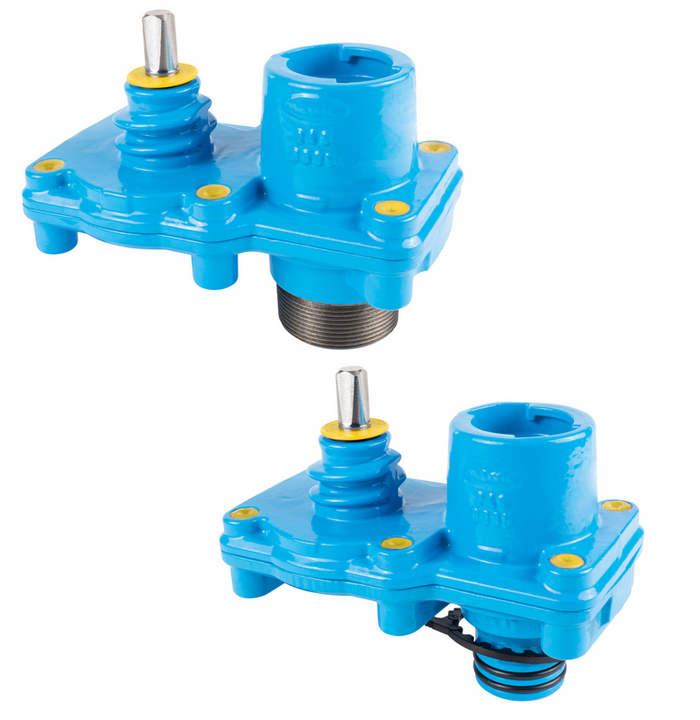

Hawlinger cu racord vertical superior ZAK® şi filet exterior conic inferior sau racord de capăt inferior ZAK® pentru instalare pe colierul ţevii


Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: NBR pentru gaz |
---|---|
Presiunea maxima de operare: | Gaz: 5 bar |
Medie | Gaz |
Conexiune inferioară cu racord de capăt ZAK®:
Colier Hawlinger cu racord de capăt ZAK® pentru conectarea la coliere cu filet pentru ţevi cu racord ZAK® (de exemplu, colier cu filet pentru ţevi HAKU, cod produs 525Z sau colier universal cu filet, cod produs 352-00)
Conexiune inferioară cu filet exterior:
Produs Hawlinger cu filet exterior conic conform standardului DIN EN 10226 pentru montare în coliere pentru ţevi cu filet interior cilindric conform standardului DIN ISO 228-1 (de exemplu, colier cu filet pentru ţevi HAKU, cod produs 525-01 sau colier universal cu filet, cod produs 352-01)
Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea cu racord vertical ZAK® din partea superioară.
Toate colierele Hawle cu filet, tip Hawlinger, pentru ţevi, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Comanda nr.
|
L |
Etichetă |
B |
H |
Gaură alezaj max. |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|
2260500465
|
195 mm | 125 mm | 158 mm | 28 mm | 5,10 kg | ||||
2260500635
|
195 mm | 125 mm | 153 mm | 36 mm | 4,75 kg | ||||
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
