227-00

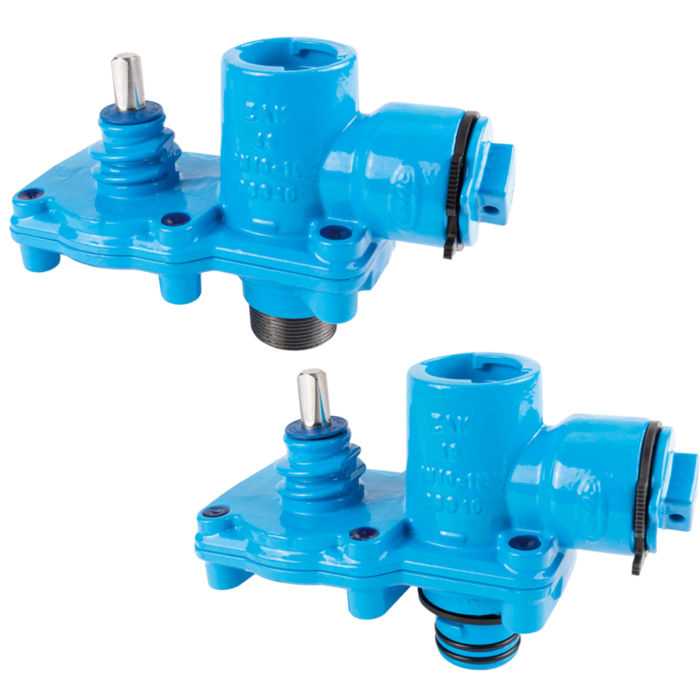

Hawlinger cu racord orizontal superior ZAK® în direcţia ţevii şi filet exterior conic inferior sau racord de capăt ZAK® inferior pentru instalare pe colierul ţevii

Conexiune inferioară cu racord de capăt ZAK®:
Colier Hawlinger cu racord de capăt ZAK® la partea inferioară pentru conectarea la coliere cu filet pentru ţevi cu racord ZAK® (de exemplu colier cu filet pentru ţevi HAKU, cod produs 525-01 sau colier universal cu filet pentru ţevi, cod produs 352-00)

Conexiune inferioară cu filet exterior:
Colier Hawlinger cu filet exterior conic inferior conform standardului DIN EN 10226 pentru montare în coliere cu filet pentru ţevi cu filet cilindric interior conform standardului DIN ISO 228-1 (de exemplu colier cu filet pentru ţevi HAKU, cod produs 525-01 sau colier cu filet pentru ţevi, cod produs 352-01)
Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirile cu racord ZAK® la partea superioară.

Toate colierele Hawle cu filet pentru ţevi, tip Hawlinger sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Conexiune inferioară cu racord de capăt ZAK®:
Colier Hawlinger cu racord de capăt ZAK® la partea inferioară pentru conectarea la coliere cu filet pentru ţevi cu racord ZAK® (de exemplu colier cu filet pentru ţevi HAKU, cod produs 525-01 sau colier universal cu filet pentru ţevi, cod produs 352-00)

Conexiune inferioară cu filet exterior:
Colier Hawlinger cu filet exterior conic inferior conform standardului DIN EN 10226 pentru montare în coliere cu filet pentru ţevi cu filet cilindric interior conform standardului DIN ISO 228-1 (de exemplu colier cu filet pentru ţevi HAKU, cod produs 525-01 sau colier cu filet pentru ţevi, cod produs 352-01)
Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirile cu racord ZAK® la partea superioară.

Toate colierele Hawle cu filet pentru ţevi, tip Hawlinger sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

Ieşirea inferioară
Etichetă
Ieşirea superioară
L
B
H
Gaură alezaj max.
 Medie Greutate A-Text Cos
2270320400
 filet exterior 1 1/4" conic   ZAK 34 172 mm 103 mm 152 mm 24 mm 3,90 kg
2270320500
 filet exterior 1 1/2" conic   ZAK 34 172 mm 103 mm 152 mm 24 mm 4,00 kg
2270500460
 ZAK 46   ZAK 46 230 mm 123 mm 160 mm 28 mm 5,95 kg
2270500500
 filet exterior 1 1/2" conic   ZAK 46 230 mm 123 mm 155 mm 28 mm 5,50 kg
2270500505
 filet exterior 1 1/2" conic   ZAK 46 230 mm 123 mm 155 mm 28 mm 5,80 kg
2270500630
 filet exterior 2" conic   ZAK 46 230 mm 123 mm 155 mm 36 mm 5,60 kg
2270500635
 filet exterior 2" conic   ZAK 46 230 mm 123 mm 155 mm 36 mm 5,60 kg
2400000009
   încărcare pentru drenare           0,00 kg
8700000000
   încărcare pentru axul alezajului           0,00 kg
