Codurile şi preţurile produselor pentru instalaţii de gaz, la cerere.
-
Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
229-00

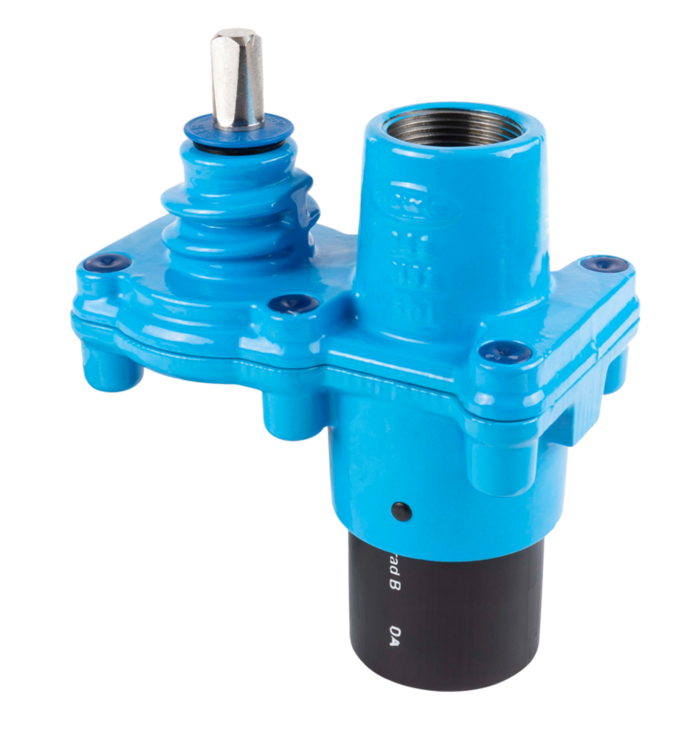

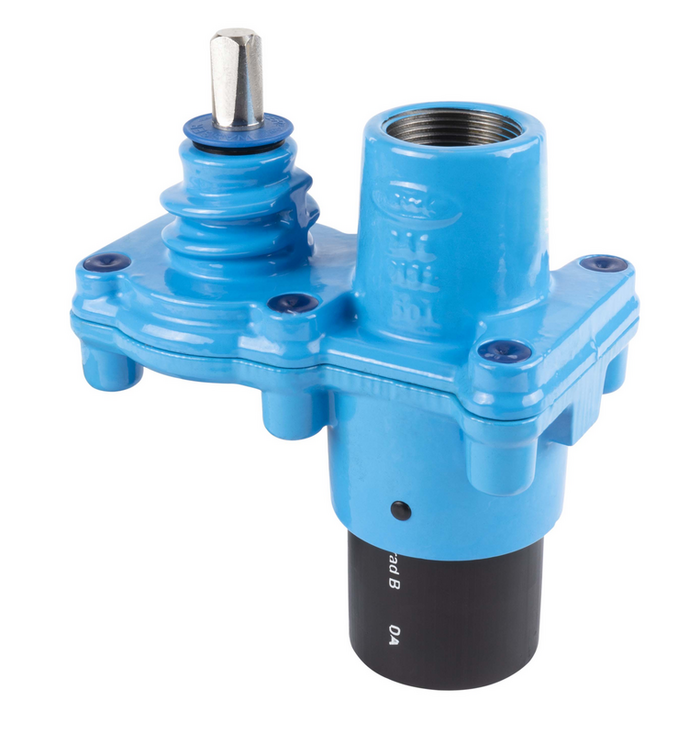

Hawlinger cu ieşire verticală superioară cu filet interior şi capăt inferior PE-X (pentru electrofuziune)
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Capăt pentru sudură: PE Garnituri: EPDM pentru apă potabilă sau NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: |
Gaz: 5 bar Apă potabilă: 16 bar |
| Medie | Apă / Gaz |
Colierele Hawlinger cu capete PE la partea inferioară pentru conexiune prin electrofuziune trebuie să fie utilizate pentru sudură la colierele de electrofuziune +GF+ tip ELGEF® Plus .
Ieşirea cu filet interior la partea superioară conform standardului DIN ISO 228-1 este utilizată împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.
Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu, dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.
Contacte
|
Comanda nr.
|
L |
Etichetă |
L1 |
B |
D |
H |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2290320630
|
165 mm | 68 mm | 102 mm | 63 mm | 175 mm | 24 mm | IG 1" | 3,50 kg | ||||
|
2290400630
|
165 mm | 68 mm | 102 mm | 63 mm | 175 mm | 24 mm | IG 1 1/4" | 3,80 kg | ||||
|
2290500630
|
195 mm | 82 mm | 125 mm | 63 mm | 175 mm | 36 mm | IG 1 1/2" | 4,70 kg | ||||
|
2400000009
|
încărcare pentru drenare | 0,00 kg | ||||||||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
|
