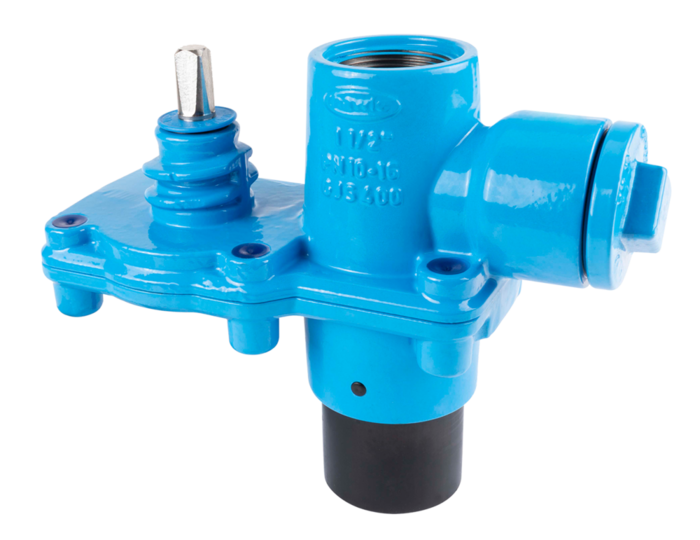

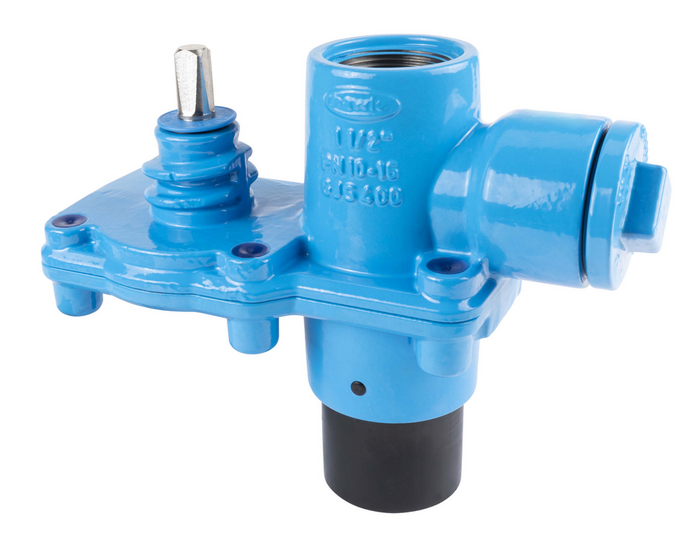

229-01
Hawlinger cu ieşire orizontală superioară cu filet interior în direcţia ţevii şi capăt inferior pentru sudură PE-X

Colierele cu filet Hawlinger cu capete PE la partea inferioară trebuie să fie utilizate pentru sudură la colierele de elctrofuziune +GF+ tip ELGEF® Plus.

Ieşirile cu filet interior de la partea superioară, conform standardului DIN ISO 228-1, sunt utilizate împreună cu fitinguri pentru a conecta conductele cu fluid de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar o rotire la 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar şi în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere
lamă de închidere: oţel inoxidabil
Capăt pentru sudură: PE
Garnituri: EPDM pentru apă potabilă sau NBR pentru gaz
Presiunea maxima de operare: Gaz: 5 bar
Apă potabilă: 16 bar
Medie Apă / Gaz

Colierele cu filet Hawlinger cu capete PE la partea inferioară trebuie să fie utilizate pentru sudură la colierele de elctrofuziune +GF+ tip ELGEF® Plus.

Ieşirile cu filet interior de la partea superioară, conform standardului DIN ISO 228-1, sunt utilizate împreună cu fitinguri pentru a conecta conductele cu fluid de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar o rotire la 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar şi în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

L
Etichetă
L1
B
H
D
Gaură alezaj max.
Outlet O
D
 Medie Greutate A-Text Cos
2291320630
 167 mm   68 mm 102 mm 180 mm   24 mm IG 1" 63 mm 4,20 kg
2291400630
 167 mm   68 mm 102 mm 180 mm 63 mm 24 mm IG 1 1/4"   4,50 kg
2291500630
 230 mm   82 mm 125 mm 196 mm 63 mm 36 mm IG 1 1/2"   5,70 kg
2400000009
   încărcare pentru drenare               0,00 kg
8700000000
   încărcare pentru axul alezajului               0,00 kg
Lista de dorinte

Codurile şi preţurile produselor pentru instalaţii de gaz, la cerere.

Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
