229-02

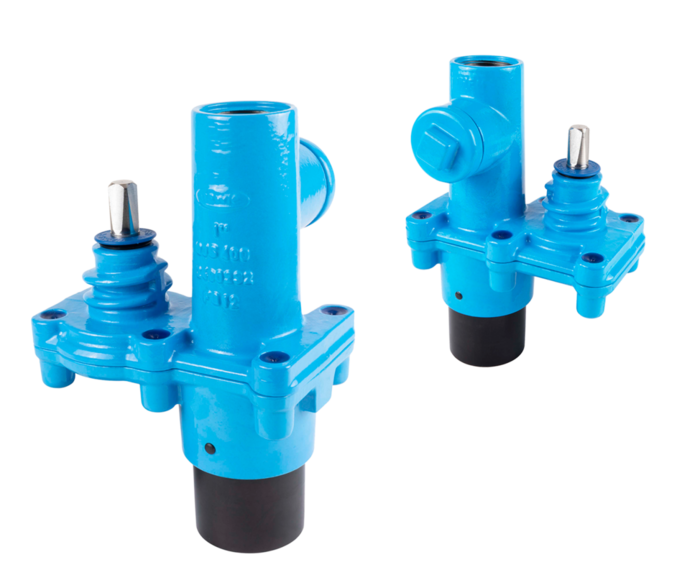

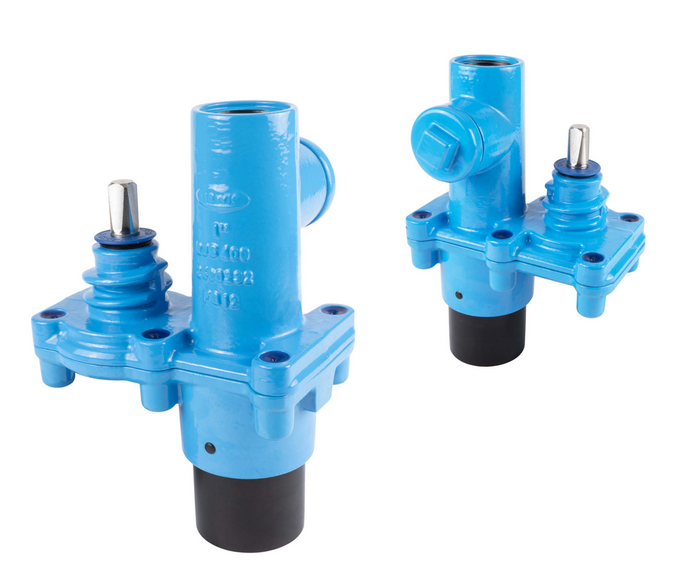

Hawlinger cu ieşire superioară orizontală cu filet interior la 90° în direcţia ţevii şi capăt inferior pentru sudură PE-X

Colierele Hawlinger cu capete PE la partea inferioară pentru conexiune prin sudură trebuie să fie utilizate pentru sudură la colierele de electrofuziune +GF+ tip ELGEF® Plus.

Ieşirile de la partea superioară cu filet interior, conform standardului DIN ISO 228-1, sunt utilizate împreună cu fitinguri, pentru a conecta conductele cu fluidul de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere
lamă de închidere: oţel inoxidabil
Capăt pentru sudură: PE
Garnituri: EPDM pentru apă potabilă sau NBR pentru gaz
Presiunea maxima de operare: Gaz: 5 bar
Apă potabilă: 16 bar
Medie Apă / Gaz

Colierele Hawlinger cu capete PE la partea inferioară pentru conexiune prin sudură trebuie să fie utilizate pentru sudură la colierele de electrofuziune +GF+ tip ELGEF® Plus.

Ieşirile de la partea superioară cu filet interior, conform standardului DIN ISO 228-1, sunt utilizate împreună cu fitinguri, pentru a conecta conductele cu fluidul de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

L
Etichetă
B
D
H
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2292320630
 165 mm   102 mm 63 mm 240 mm 24 mm IG 1" 3,20 kg
2292400630
 165 mm   102 mm 63 mm 240 mm 24 mm IG 1 1/4" 4,30 kg
2292500630
 195 mm   125 mm 63 mm 240 mm 36 mm IG 1 1/2" 5,75 kg
2400000009
   încărcare pentru drenare           0,00 kg
8700000000
   încărcare pentru axul alezajului           0,00 kg
Lista de dorinte

Codurile şi preţurile produselor pentru instalaţii de gaz, la cerere.

Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
