229-03

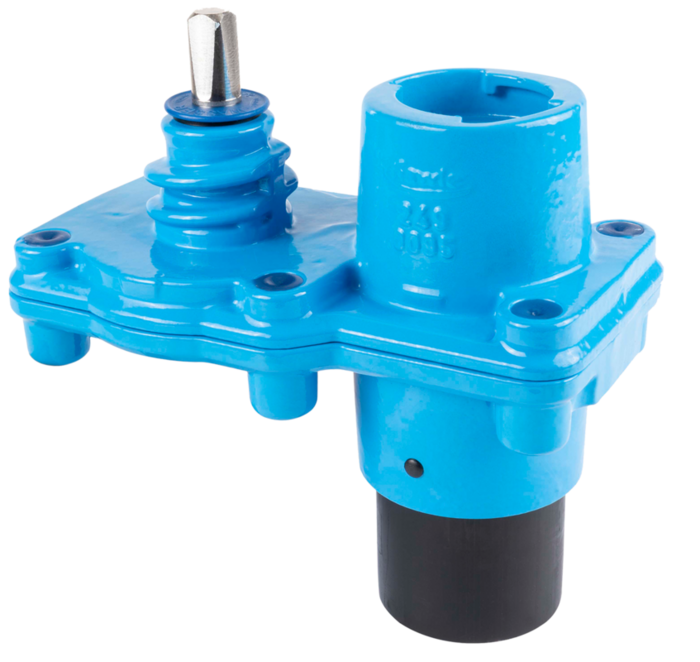

Hawlinger cu racord superior vertical ZAK® şi capăt inferior pentru sudură PE-X

Colierele Hawlinger cu capăt PE la partea inferioară trebuie să fie utilizate pentru sudură la colierele de electrofuziune +GF+ tip ELGEF® Plus.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea verticală cu racord ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Pentru informaţii suplimentare referitoare la sistemul ZAK®, vă rugăm să consultaţi capitolul 2.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere
lamă de închidere: oţel inoxidabil
Capăt pentru sudură: PE
Garnituri: EPDM pentru apă potabilă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele Hawlinger cu capăt PE la partea inferioară trebuie să fie utilizate pentru sudură la colierele de electrofuziune +GF+ tip ELGEF® Plus.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea verticală cu racord ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Pentru informaţii suplimentare referitoare la sistemul ZAK®, vă rugăm să consultaţi capitolul 2.

Contacte
Lista de dorinte
Comanda nr.

L
Etichetă
B
D
H
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2293320630
 165 mm   100 mm 63 mm 193 mm 24 mm ZAK 34 3,50 kg
2293500630
 195 mm   125 mm 63 mm 193 mm 36 mm ZAK 46 4,70 kg
2293500635
 195 mm   125 mm 63 mm 193 mm 36 mm ZAK 46 4,70 kg
2400000009
   încărcare pentru drenare           0,00 kg
8700000000
   încărcare pentru axul alezajului           0,00 kg
