- Jumătăţile de coliere se montează utilizând un sistem de blocare cu pană (fără şuruburi). Sistemul este fixat prin intermediul unei plăci de blocare.
231-00

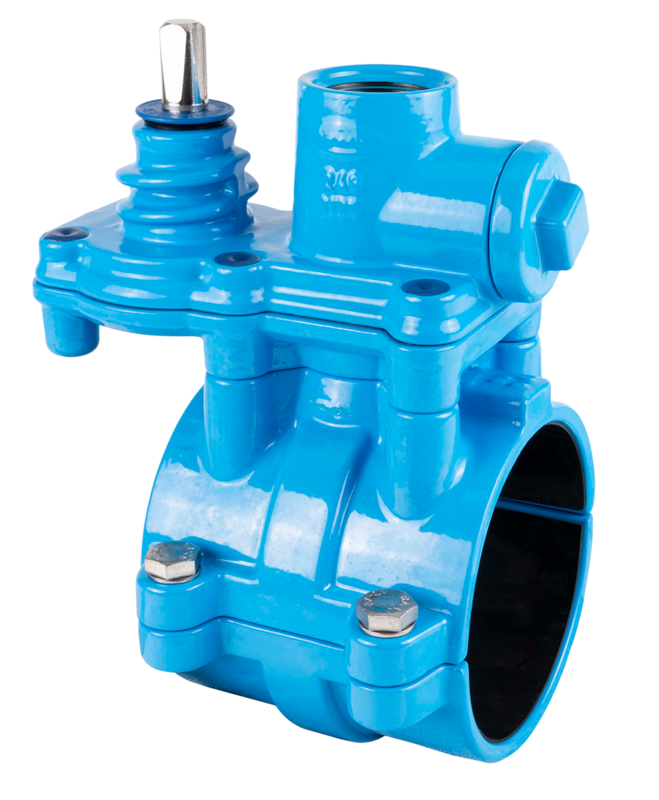

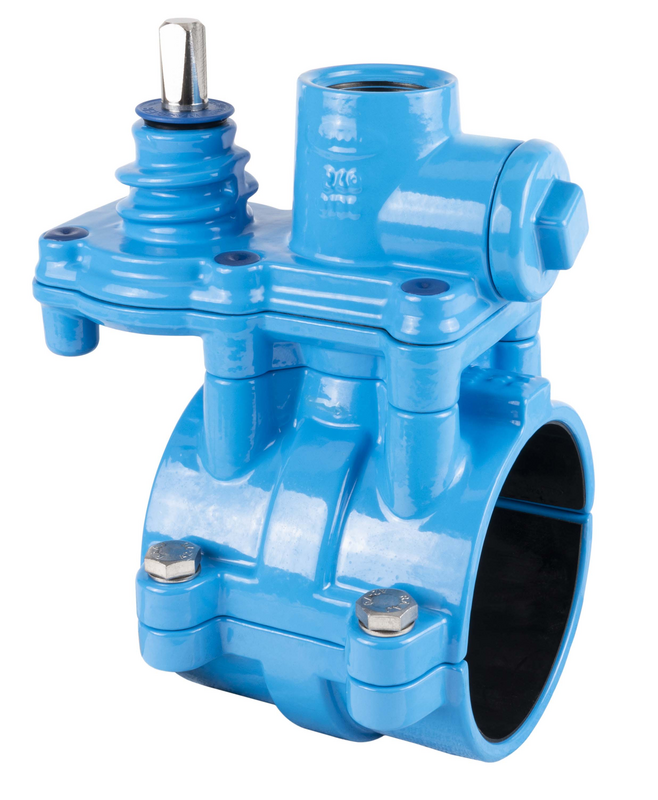

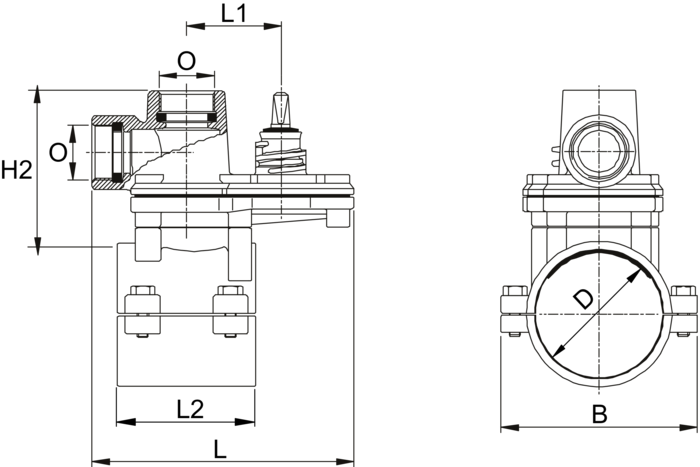

Hawlinger HAKU cu ieşire orizontală cu filet interior în direcţia ţevii


Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: EPDM pentru apă potabilă |
---|---|
Presiunea maxima de operare: | Apă potabilă: 16 bar |
Medie | Apă |
Colierele cu filet HAKU Hawlinger pentru ţevi sunt destinate utilizării pentru montare pe ţevi PE, conform standardului DIN 8074, şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.
Ieşirile de la partea superioară cu filet interior, conform standardului DIN ISO 228-1 sunt utilizate împreună cu fitinguri, pentru a conecta conductele cu fluidul de lucru.
Toate colierele Hawle cu filet pentru ţevi, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.
Comanda nr.
|
*) |
L |
Etichetă |
L1 |
L2 |
B |
D |
H2 |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2310633200
|
1) | 175 mm | 68 mm | 120 mm | 155 mm | 63 mm | 125 mm | 24 mm | IG 1" | 6,70 kg | ||||
2310903200
|
195 mm | 68 mm | 120 mm | 155 mm | 90 mm | 120 mm | 24 mm | IG 1" | 6,60 kg | |||||
2310904000
|
195 mm | 68 mm | 120 mm | 155 mm | 90 mm | 120 mm | 24 mm | IG 1 1/4" | 6,60 kg | |||||
2310905000
|
225 mm | 82 mm | 120 mm | 155 mm | 90 mm | 130 mm | 36 mm | IG 1 1/2" | 8,20 kg | |||||
2311103200
|
195 mm | 68 mm | 120 mm | 170 mm | 110 mm | 120 mm | 24 mm | IG 1" | 7,30 kg | |||||
2311104000
|
195 mm | 68 mm | 120 mm | 170 mm | 110 mm | 120 mm | 24 mm | IG 1 1/4" | 7,30 kg | |||||
2311105000
|
225 mm | 82 mm | 120 mm | 170 mm | 110 mm | 130 mm | 36 mm | IG 1 1/2" | 8,70 kg | |||||
2311105005
|
225 mm | 82 mm | 120 mm | 170 mm | 110 mm | 130 mm | 36 mm | IG 1 1/2" | 8,70 kg | |||||
2311253200
|
195 mm | 68 mm | 120 mm | 190 mm | 125 mm | 120 mm | 24 mm | IG 1" | 9,40 kg | |||||
2311254000
|
195 mm | 68 mm | 120 mm | 190 mm | 125 mm | 120 mm | 24 mm | IG 1 1/4" | 9,40 kg | |||||
2311255000
|
225 mm | 82 mm | 120 mm | 190 mm | 125 mm | 130 mm | 36 mm | IG 1 1/2" | 10,10 kg | |||||
2311403200
|
195 mm | 68 mm | 120 mm | 205 mm | 140 mm | 120 mm | 24 mm | IG 1" | 9,60 kg | |||||
2311404000
|
195 mm | 68 mm | 120 mm | 205 mm | 140 mm | 24 mm | IG 1 1/4" | 9,60 kg | ||||||
2311405000
|
225 mm | 82 mm | 120 mm | 205 mm | 140 mm | 130 mm | 36 mm | IG 1 1/2" | 10,30 kg | |||||
2311603200
|
195 mm | 68 mm | 120 mm | 230 mm | 160 mm | 120 mm | 24 mm | IG 1" | 9,50 kg | |||||
2311604000
|
195 mm | 68 mm | 120 mm | 230 mm | 160 mm | 120 mm | 24 mm | IG 1 1/4" | 9,50 kg | |||||
2311605000
|
225 mm | 82 mm | 120 mm | 230 mm | 160 mm | 130 mm | 36 mm | IG 1 1/2" | 10,30 kg | |||||
2311605005
|
225 mm | 82 mm | 120 mm | 230 mm | 160 mm | 130 mm | 36 mm | IG 1 1/2" | 10,30 kg | |||||
2311805000
|
225 mm | 82 mm | 120 mm | 250 mm | 180 mm | 130 mm | 36 mm | IG 1 1/2" | 11,00 kg | |||||
2312253200
|
195 mm | 68 mm | 120 mm | 305 mm | 225 mm | 120 mm | 24 mm | IG 1" | 12,10 kg | |||||
2312254000
|
195 mm | 68 mm | 120 mm | 305 mm | 225 mm | 120 mm | 24 mm | IG 1 1/4" | 12,10 kg | |||||
2312255000
|
225 mm | 82 mm | 120 mm | 305 mm | 225 mm | 36 mm | IG 1 1/2" | 12,80 kg | ||||||
2312255005
|
225 mm | 82 mm | 120 mm | 305 mm | 225 mm | 130 mm | 36 mm | IG 1 1/2" | 12,10 kg | |||||
2400000009
|
încărcare pentru drenare | 0,00 kg | ||||||||||||
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
-
Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
