235-00

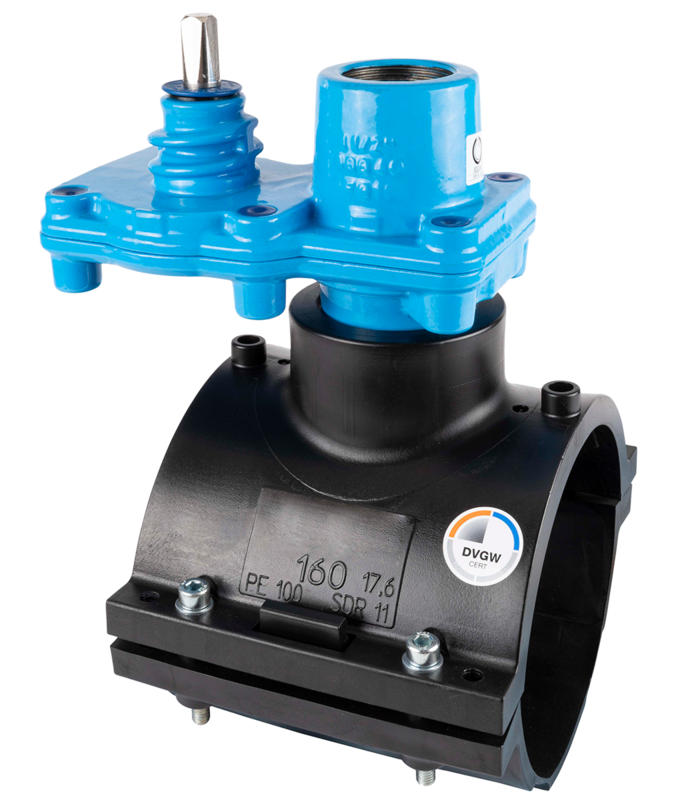

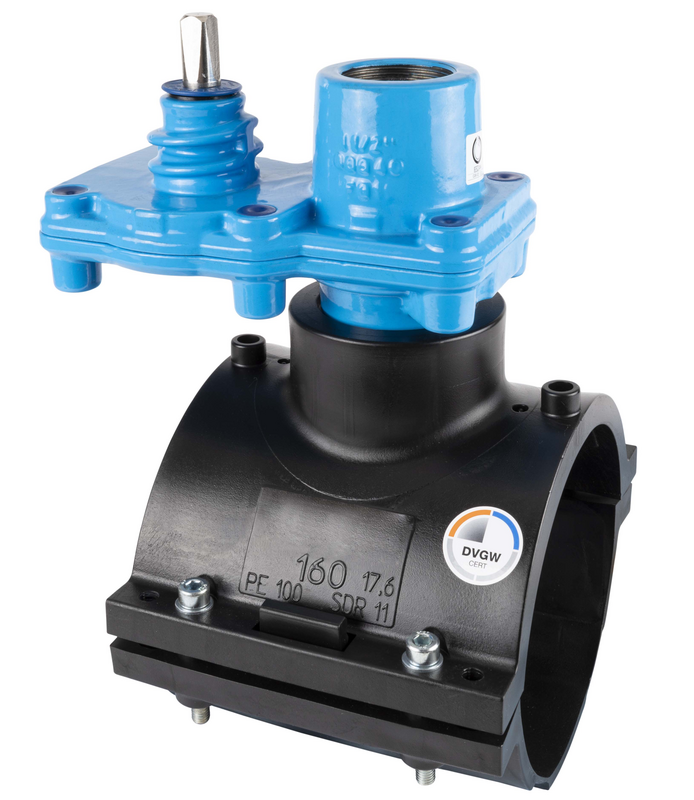

Hawlinger cu ieşire superioară verticală cu filet interior şi colier inferior pentru electrofuziune

Colierele Hawlinger pentru electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE, conform standardului DIN 8074.

Ieşirea cu filet interior la partea superioară, conform standardului DIN ISO 228-1, este utilizată împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar şi în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere
lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă sau NBR pentru gaz
Colier de electrofuziune HA-WELD: PE 100
Presiunea maxima de operare: Gaz: 10 bar
Apă potabilă: 16 bar
Medie Apă / Gaz

Colierele Hawlinger pentru electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE, conform standardului DIN 8074.

Ieşirea cu filet interior la partea superioară, conform standardului DIN ISO 228-1, este utilizată împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar şi în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.
*)
L
Etichetă
L1
B
D
H1
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2350630320
   170 mm   68 mm 105 mm 63 mm 140 mm 24 mm IG 1" 3,80 kg
2350630400
   170 mm   68 mm 105 mm 63 mm 140 mm 24 mm IG 1 1/4" 3,80 kg
2350900500
   200 mm   82 mm 160 mm 90 mm 145 mm 36 mm IG 1 1/2" 7,30 kg
2351100500
   215 mm   82 mm 170 mm 110 mm 145 mm 36 mm IG 1 1/2" 7,40 kg
2351250500
   215 mm   82 mm 190 mm 125 mm 160 mm 36 mm IG 1 1/2" 7,60 kg
2351600500
   220 mm   82 mm 230 mm 160 mm 160 mm 36 mm IG 1 1/2" 7,90 kg
2351800500
   220 mm   82 mm 245 mm 180 mm 160 mm 36 mm IG 1 1/2" 8,10 kg
2352000500
 1) 220 mm   82 mm 250 mm 200 mm 160 mm 36 mm IG 1 1/2" 8,30 kg
2352250500
   220 mm   82 mm 255 mm 225 mm 150 mm 36 mm IG 1 1/2" 8,40 kg
2400000009
     încărcare pentru drenare             0,00 kg
8700000000
     încărcare pentru axul alezajului             0,00 kg
Lista de dorinte
1)
Cu colier de sudură FRIALEN®

Codurile şi preţurile produselor pentru instalaţii de gaz, la cerere.

Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
