235-01

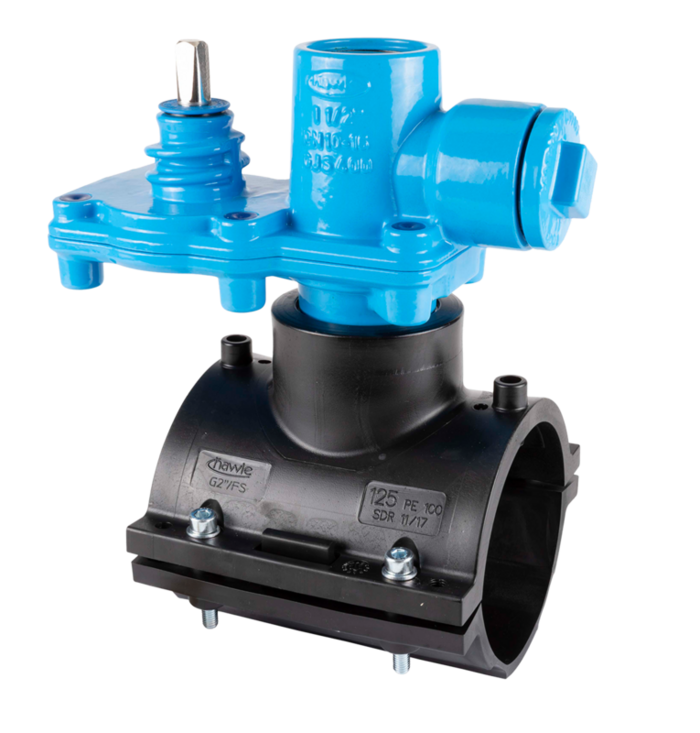

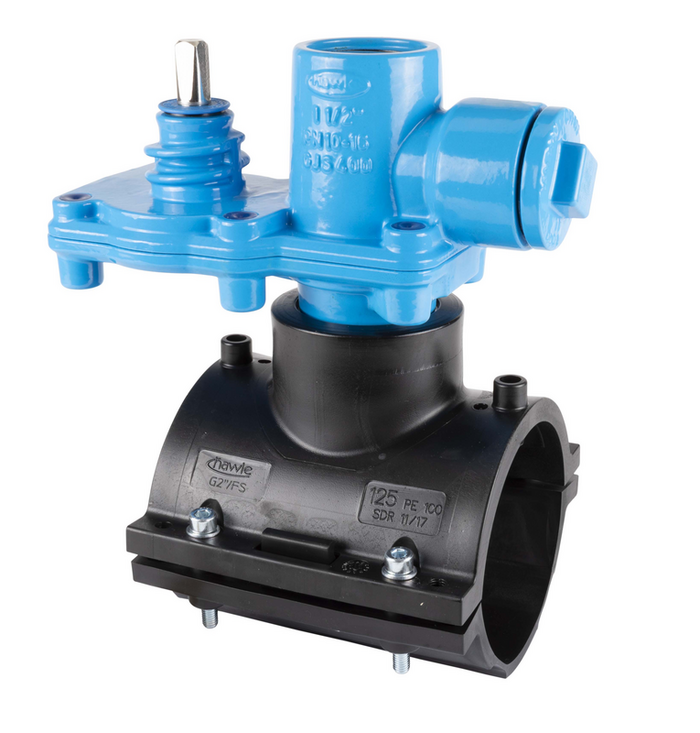

Hawlinger cu ieşire superioară orizontală cu filet interior în direcţia ţevii şi cu colier inferior de electrofuziune

Colierele Hawlinger pentru electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE, conform standardului DIN 8074.

Ieşirile cu filet interior pentru partea superioară, în combinaţie cu fitinguri, conform standardului DIN ISO 228-1, sunt utilizate la conectarea liniilor cu fluid de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830), sistemul de închidere asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere
lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă sau NBR pentru gaz
Colier de electrofuziune HA-WELD: PE 100
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele Hawlinger pentru electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE, conform standardului DIN 8074.

Ieşirile cu filet interior pentru partea superioară, în combinaţie cu fitinguri, conform standardului DIN ISO 228-1, sunt utilizate la conectarea liniilor cu fluid de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830), sistemul de închidere asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

L
Etichetă
L1
B
D
H1
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2350630410
 170 mm   68 mm 105 mm 63 mm 150 mm 24 mm IG 1 1/4" 4,50 kg
2350900510
 220 mm   82 mm 160 mm 90 mm 170 mm 36 mm IG 1 1/2" 7,60 kg
2351100510
 220 mm   82 mm 170 mm 110 mm 170 mm 36 mm IG 1 1/2" 7,70 kg
2351250510
 220 mm   82 mm 190 mm 125 mm 185 mm 36 mm IG 1 1/2" 7,90 kg
2351600510
 220 mm   82 mm 230 mm 160 mm 175 mm 36 mm IG 1 1/2" 8,20 kg
2351800510
 220 mm   82 mm 245 mm 180 mm 180 mm 36 mm IG 1 1/2" 8,40 kg
2352250510
 220 mm   82 mm 255 mm 225 mm 175 mm 36 mm IG 1 1/2" 8,70 kg
2400000009
   încărcare pentru drenare             0,00 kg
8700000000
   încărcare pentru axul alezajului             0,00 kg
Lista de dorinte
1)
Cu colier de sudură FRIALEN®

Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
