235-02

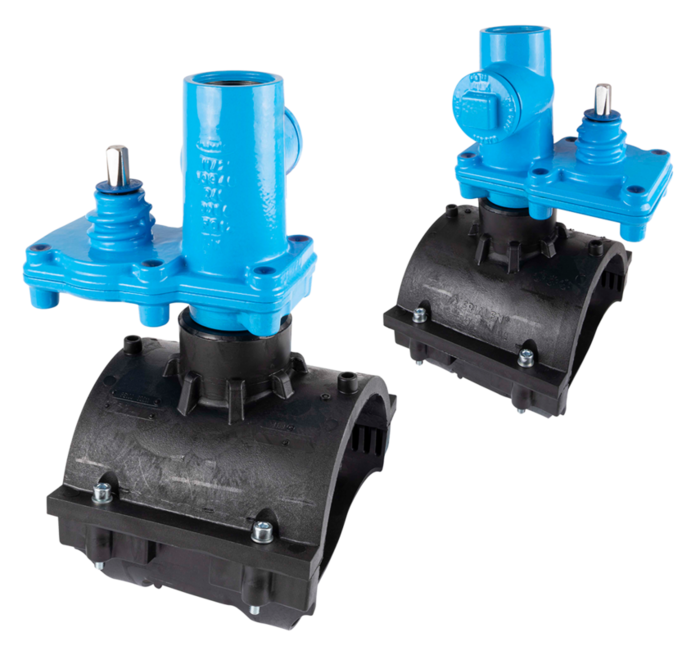

Hawlinger cu ieşire superioară orizontală cu filet interior la 90° în direcţia ţevii şi colier inferior de electrofuziune

Colierele Hawlinger pentru electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE, conform standardului DIN 8074.

Ieşirile cu filet interior pentru partea superioară, în combinaţie cu fitinguri , conform standardului DIN ISO 228-1, sunt utilizate la conectarea liniilor cu fluid de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere
lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă sau NBR pentru gaz
Colier de electrofuziune HA-WELD: PE 100
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele Hawlinger pentru electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE, conform standardului DIN 8074.

Ieşirile cu filet interior pentru partea superioară, în combinaţie cu fitinguri , conform standardului DIN ISO 228-1, sunt utilizate la conectarea liniilor cu fluid de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

L
Etichetă
L1
B
D
H1
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text 3D Cos
2350630340
 170 mm   68 mm 105 mm 63 mm 205 mm 24 mm IG 1" 3,80 kg
2350630420
 170 mm   68 mm 105 mm 63 mm 205 mm 24 mm IG 1 1/4" 4,50 kg
2350900520
 200 mm   82 mm 160 mm 90 mm 145 mm 36 mm IG 1 1/2" 7,60 kg
2351100520
 220 mm   82 mm 170 mm 110 mm 225 mm 36 mm IG 1 1/2" 7,70 kg
2351250520
 185 mm   82 mm 190 mm 125 mm 235 mm 36 mm IG 1 1/2" 7,90 kg
2351600520
 220 mm   82 mm 230 mm 160 mm 230 mm 36 mm IG 1 1/2" 8,20 kg
2351800520
 220 mm   82 mm 245 mm 180 mm 225 mm 36 mm IG 1 1/2" 8,40 kg
2352250520
 220 mm   82 mm 255 mm 225 mm 230 mm 36 mm IG 1 1/2" 8,70 kg
2400000009
   încărcare pentru drenare             0,00 kg
8700000000
   încărcare pentru axul alezajului             0,00 kg
Lista de dorinte

Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
