236-00

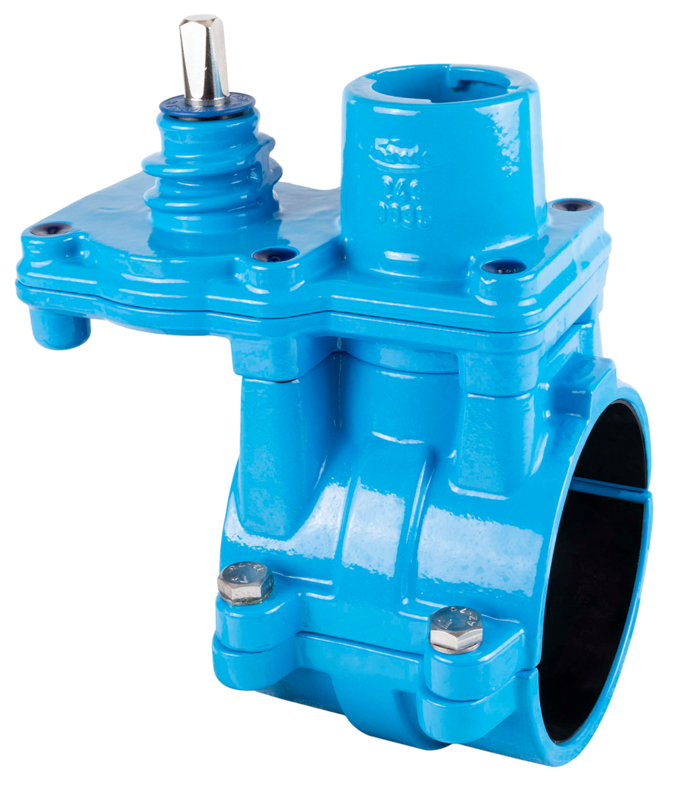

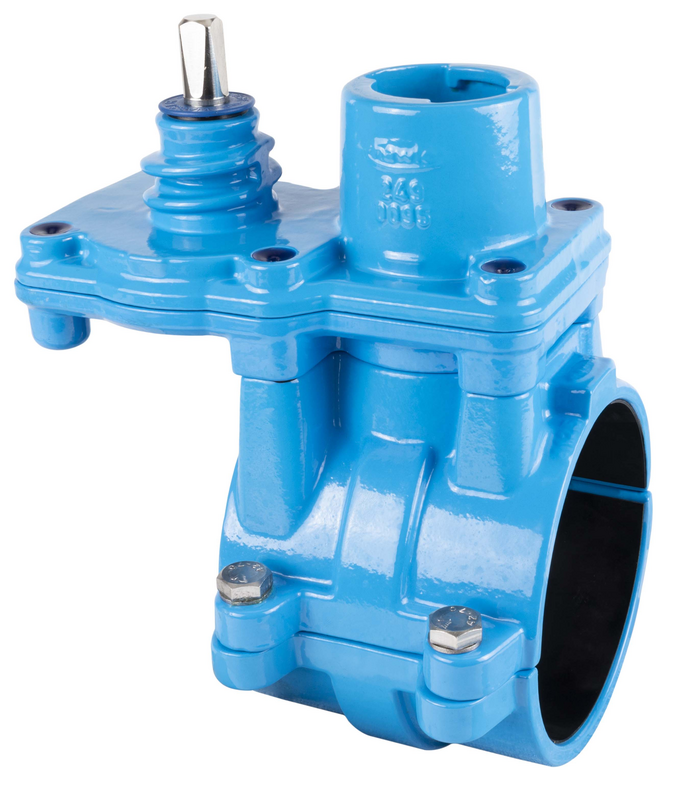

Hawlinger HAKU cu racord vertical ZAK®

Colierele cu filet HAKU Hawlinger sunt destinate utilizării pentru montare pe ţevi PE, conform standardului DIN 8074 şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu precizie conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.

Pentru conectarea liniilor cu fluidul de lucru trebuie să utilizaţi fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea verticală cu mufă ZAK®.

Toate colierele cu filet Hawle, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar o rotire la 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar şi în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele cu filet HAKU Hawlinger sunt destinate utilizării pentru montare pe ţevi PE, conform standardului DIN 8074 şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu precizie conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.

Pentru conectarea liniilor cu fluidul de lucru trebuie să utilizaţi fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea verticală cu mufă ZAK®.

Toate colierele cu filet Hawle, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar o rotire la 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar şi în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.
*)
L
Etichetă
B
D
H
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2360633200
 1) 177 mm   142 mm 63 mm 206 mm 24 mm ZAK 34 6,30 kg
2360633203
 2) 165 mm   125 mm 63 mm 231 mm 24 mm ZAK 34 5,70 kg
2360635003
 2) 195 mm   125 mm 63 mm 228 mm 36 mm ZAK 46 7,00 kg
2360755003
 2) 200 mm   135 mm 75 mm 245 mm 36 mm ZAK 46 7,36 kg
2360903200
   175 mm   151 mm 90 mm 243 mm 24 mm ZAK 34 6,40 kg
2360905000
   205 mm   171 mm 90 mm 229 mm 36 mm ZAK 46 7,80 kg
2361103200
   175 mm   170 mm 110 mm 254 mm 24 mm ZAK 34 7,00 kg
2361105000
   205 mm   170 mm 110 mm 251 mm 36 mm ZAK 46 8,20 kg
2361106300
 3) 4) 205 mm   170 mm 110 mm 251 mm 45 mm ZAK 69 8,11 kg
2361253200
   175 mm   190 mm 125 mm 272 mm 24 mm ZAK 34 7,10 kg
2361255000
   205 mm   190 mm 125 mm 272 mm 36 mm ZAK 46 9,00 kg
2361256300
 3) 4) 205 mm   190 mm 125 mm 272 mm 45 mm ZAK 69 8,70 kg
2361403200
   175 mm   205 mm 140 mm 289 mm 24 mm ZAK 34 7,60 kg
2361405000
   205 mm   205 mm 140 mm 284 mm 36 mm ZAK 46 9,20 kg
2361406300
 3) 4) 205 mm   205 mm 140 mm 284 mm 45 mm ZAK 69 8,90 kg
2361603200
   175 mm   230 mm 160 mm 306 mm 24 mm ZAK 34 8,30 kg
2361603205
   175 mm   230 mm 160 mm 306 mm 24 mm ZAK 34 8,25 kg
2361605000
   205 mm   230 mm 160 mm 305 mm 36 mm ZAK 46 9,80 kg
2361606300
 3) 4) 205 mm   230 mm 160 mm 305 mm 45 mm ZAK 69 9,30 kg
2361805000
   205 mm   250 mm 180 mm 330 mm 36 mm ZAK 46 10,20 kg
2361806300
 3) 4) 205 mm   250 mm 180 mm 330 mm 45 mm ZAK 69 10,20 kg
2362253200
   175 mm   301 mm 225 mm 378 mm 24 mm ZAK 34 10,90 kg
2362255000
   205 mm   301 mm 225 mm 381 mm 36 mm ZAK 46 13,10 kg
2362256300
 3) 4) 205 mm   301 mm 225 mm 381 mm 45 mm ZAK 69 12,80 kg
2362505003
 2) 235 mm   347 mm 250 mm 418 mm 36 mm ZAK 46 17,70 kg
2362805003
 2) 235 mm   377 mm 280 mm 449 mm 36 mm ZAK 46 17,60 kg
2363155003
 2) 235 mm   408 mm 315 mm 494 mm 36 mm ZAK 46 20,70 kg
2400000009
     încărcare pentru drenare           0,00 kg
8700000000
     încărcare pentru axul alezajului           0,00 kg
Lista de dorinte
1)
Montat din fabrică cu robinet de concesie, care constă în șa de branșare HAKU și Hawlinger cu filet exterior conic la bază
