236-00G

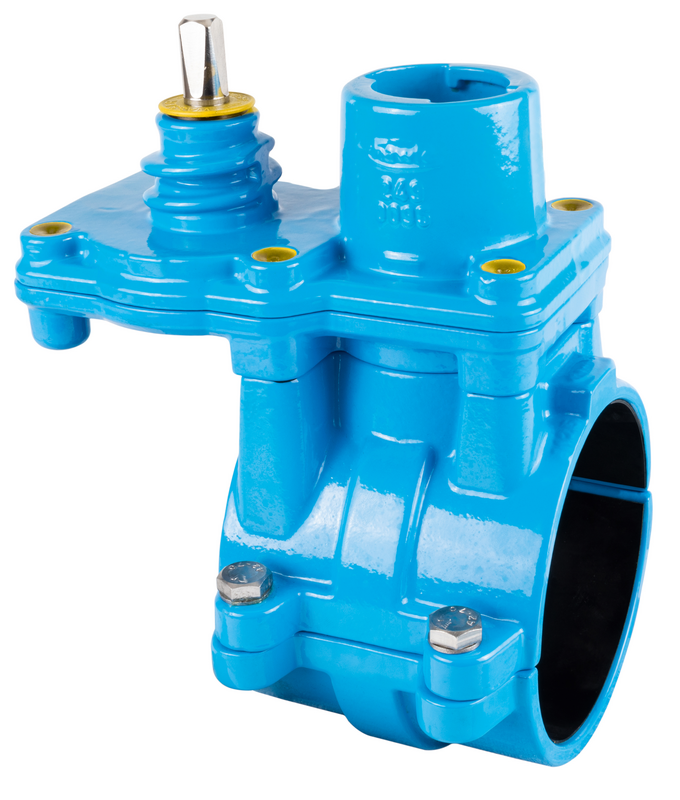

HAKU Hawlinger cu articulație verticală ZAK®

HAKU Hawlinger în versiunea pe gaz trebuie folosite pentru instalare pe țevi PVC conform DIN EN 8062. Cele două jumătăți de cochilie sunt calibrate cu precizie pentru diametrele lor exterioare respective. O deformare inadmisibilă a tubului este prevenită de oprirele metalice la conectarea jumătăților de cochilie.

Ieșirea verticală a îmbinării ZAK® este folosită în combinație cu fitinguri ZAK® tip end pentru conectarea țevilor de conexiune a locuințelor.

La toate fitingurile de tăietură Hawle Hawlinger®, oprirea este asigurată de un disc plug-in acționat de poartă, realizat din oțel inoxidabil. Șaiba plug-in este mișcată orizontal într-o carcasă cu uzură redusă împotriva unor opritoare metalice fixe.

Pentru a deschide sau închide pasajul este necesar doar o jumătate de rotație (180°).

În combinație cu un dispozitiv de extragere potrivit pentru gaz, sistemul de închidere permite forarea ușoară a conductei.

Jumătățile de carcasă sunt fixate cu șuruburi hexagonale sau fără șuruburi prin pene de blocare (doar d63).
Panele de blocare sunt fixate cu plăci de siguranță.

Pătrat al axului: 12,3 mm

Citeste mai mult reduce
Material: Locuință: GJS-400,
Strat de pulbere epoxidică Hawle
Ax, transmisie a scoalei, șaibă: oțel inoxidabil
Garnituri: NBR pentru benzină
Presiunea maxima de operare: Gaz: 1 bar (only PVC)
Medie Gaz

HAKU Hawlinger în versiunea pe gaz trebuie folosite pentru instalare pe țevi PVC conform DIN EN 8062. Cele două jumătăți de cochilie sunt calibrate cu precizie pentru diametrele lor exterioare respective. O deformare inadmisibilă a tubului este prevenită de oprirele metalice la conectarea jumătăților de cochilie.

Ieșirea verticală a îmbinării ZAK® este folosită în combinație cu fitinguri ZAK® tip end pentru conectarea țevilor de conexiune a locuințelor.

La toate fitingurile de tăietură Hawle Hawlinger®, oprirea este asigurată de un disc plug-in acționat de poartă, realizat din oțel inoxidabil. Șaiba plug-in este mișcată orizontal într-o carcasă cu uzură redusă împotriva unor opritoare metalice fixe.

Pentru a deschide sau închide pasajul este necesar doar o jumătate de rotație (180°).

În combinație cu un dispozitiv de extragere potrivit pentru gaz, sistemul de închidere permite forarea ușoară a conductei.

Jumătățile de carcasă sunt fixate cu șuruburi hexagonale sau fără șuruburi prin pene de blocare (doar d63).
Panele de blocare sunt fixate cu plăci de siguranță.

Pătrat al axului: 12,3 mm

Contacte
Lista de dorinte
Comanda nr.
*)
PN max.
L
B
D
H
Pătratul tijei

Gaură alezaj max.
Tip țeavă
Outlet O
 Medie Greutate A-Text Cos
2360633205
 1) Gaz 1 bar (numai PVC) 177 mm 142 mm 63 mm 206 mm 12,3 mm 24 mm PE|PVC ZAK 34 6,30 kg
2360903205
   Gaz 1 bar (numai PVC) 175 mm 151 mm 90 mm 234 mm 12,3 mm 24 mm PE|PVC ZAK 34 6,40 kg
2360905005
   Gaz 1 bar (numai PVC) 205 mm 171 mm 90 mm 229 mm 12,3 mm 36 mm PE|PVC ZAK 46 7,80 kg
2361103205
   Gaz 1 bar (numai PVC) 175 mm 170 mm 110 mm 254 mm 12,3 mm 24 mm PE|PVC ZAK 34 7,70 kg
2361105005
   Gaz 1 bar (numai PVC) 205 mm 170 mm 110 mm 251 mm 12,3 mm 36 mm PE|PVC ZAK 46 8,20 kg
2361255005
   Gaz 1 bar (numai PVC) 205 mm 190 mm 125 mm 272 mm 12,3 mm 36 mm PE|PVC ZAK 46 9,00 kg
2361405005
   Gaz 1 bar (numai PVC) 205 mm 205 mm 140 mm 284 mm 12,3 mm 36 mm PE|PVC ZAK 46 9,20 kg
2361603205
   Gaz 1 bar (numai PVC) 175 mm 230 mm 160 mm 306 mm 12,3 mm 24 mm PE|PVC ZAK 34 8,25 kg
2361605005
   Gaz 1 bar (numai PVC) 205 mm 230 mm 160 mm 305 mm 12,3 mm 36 mm PE|PVC ZAK 46 9,80 kg
2361805005
   Gaz 1 bar (numai PVC) 205 mm 250 mm 180 mm 330 mm 12,3 mm 36 mm PE|PVC ZAK 46 10,20 kg
2362255005
   Gaz 1 bar (numai PVC) 205 mm 301 mm 225 mm 381 mm 12,3 mm 36 mm PE|PVC ZAK 46 13,10 kg
Lista de dorinte
1)
Asamblarea semicojilor se realizează cu ajutorul unei pene de închidere (fără șuruburi). Fixarea penei de închidere cu ajutorul unei plăci de fixare.
