237-00

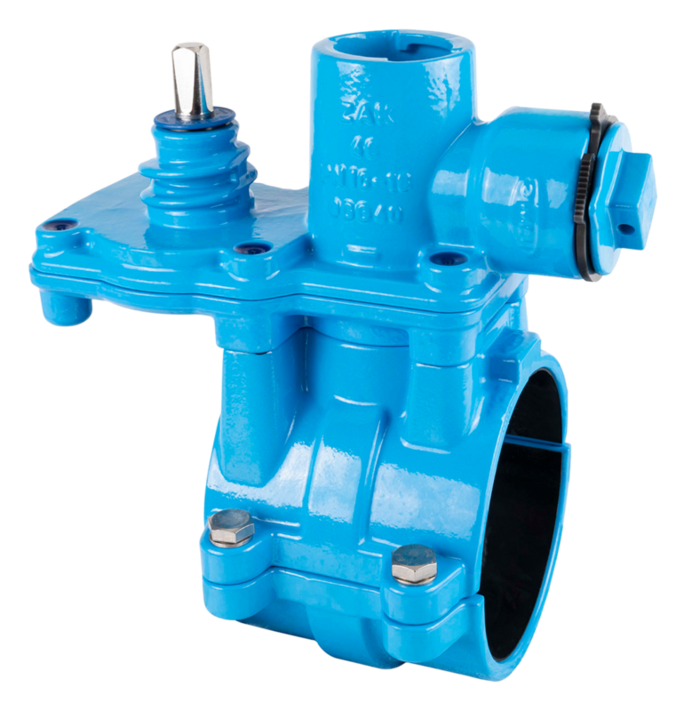

Hawlinger HAKU cu racord orizontal ZAK® în direcţia ţevii

Colierele cu filet HAKU Hawlinger sunt destinate utilizării pentru montare pe ţevi PE, conform standardului DIN 8074 şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşiri cu mufe ZAK® la partea superioară.

Toate colierele cu filet Hawle, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea la 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele cu filet HAKU Hawlinger sunt destinate utilizării pentru montare pe ţevi PE, conform standardului DIN 8074 şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşiri cu mufe ZAK® la partea superioară.

Toate colierele cu filet Hawle, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea la 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.
*)
L
Etichetă
B
D
H
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2370633200
 1) 172 mm   142 mm 63 mm 206 mm 24 mm ZAK 34 6,80 kg
2370633203
 2) 172 mm   125 mm 63 mm 231 mm 24 mm ZAK 34 6,10 kg
2370635003
 2) 227 mm   125 mm 63 mm 228 mm 36 mm ZAK 46 0,01 kg
2370755003
 2) 227 mm   135 mm 75 mm 245 mm 36 mm ZAK 46 0,00 kg
2370903200
   172 mm   151 mm 90 mm 234 mm 24 mm ZAK 34 6,90 kg
2370905000
   225 mm   171 mm 90 mm 229 mm 36 mm ZAK 46 8,70 kg
2371103200
   172 mm   170 mm 110 mm 254 mm 24 mm ZAK 34 7,30 kg
2371105000
   225 mm   170 mm 110 mm 254 mm 36 mm ZAK 46 9,10 kg
2371105050
 1) 225 mm   179 mm 110 mm 251 mm 36 mm ZAK 46 9,10 kg
2371253200
   172 mm   190 mm 125 mm 272 mm 24 mm ZAK 34 7,50 kg
2371255000
   225 mm   190 mm 125 mm 272 mm 36 mm ZAK 46 9,70 kg
2371403200
   172 mm   205 mm 140 mm 289 mm 24 mm ZAK 34 8,10 kg
2371405000
   225 mm   205 mm 140 mm 284 mm 36 mm ZAK 46 10,00 kg
2371603200
   172 mm   230 mm 160 mm 306 mm 24 mm ZAK 34 9,00 kg
2371605000
   225 mm   230 mm 160 mm 305 mm 36 mm ZAK 46 11,00 kg
2371805000
   229 mm   250 mm 180 mm 330 mm 36 mm ZAK 46 10,90 kg
2372253200
   172 mm   301 mm 225 mm 378 mm 24 mm ZAK 34 11,20 kg
2372255000
   225 mm   301 mm 225 mm 381 mm 36 mm ZAK 46 13,90 kg
2372505003
 2) 227 mm   347 mm 250 mm 418 mm 36 mm ZAK 46 18,20 kg
2372805003
 2) 234 mm   377 mm 280 mm 449 mm 36 mm ZAK 46 17,90 kg
2373155003
 2) 227 mm   408 mm 315 mm 494 mm 36 mm ZAK 46 19,80 kg
2400000009
     încărcare pentru drenare           0,00 kg
8700000000
     încărcare pentru axul alezajului           0,00 kg
Lista de dorinte
1)
Montat din fabrică cu robinet de concesie, care constă în șa de branșare HAKU și Hawlinger cu filet exterior conic la bază
