- Montat din fabrică cu robinet de concesie, care constă în șa de branșare HAKU și Hawlinger cu filet exterior conic la bază
237-00G

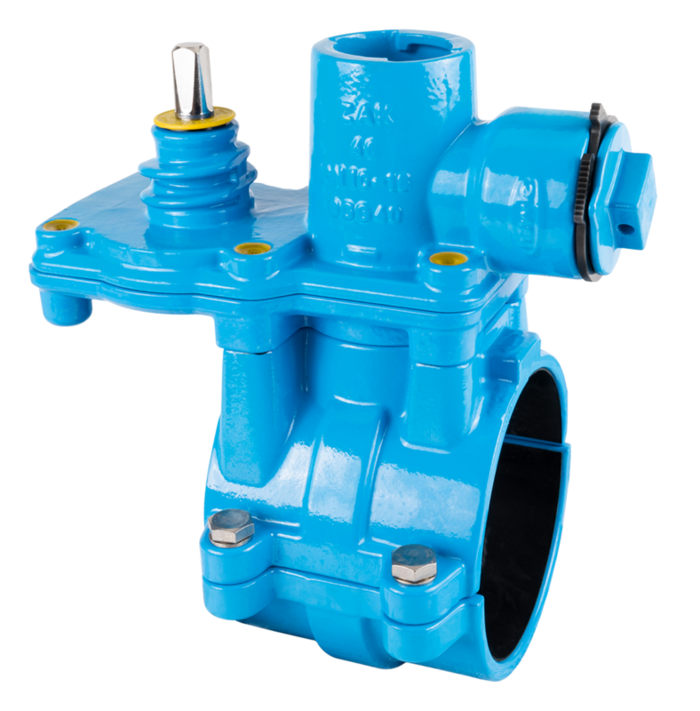

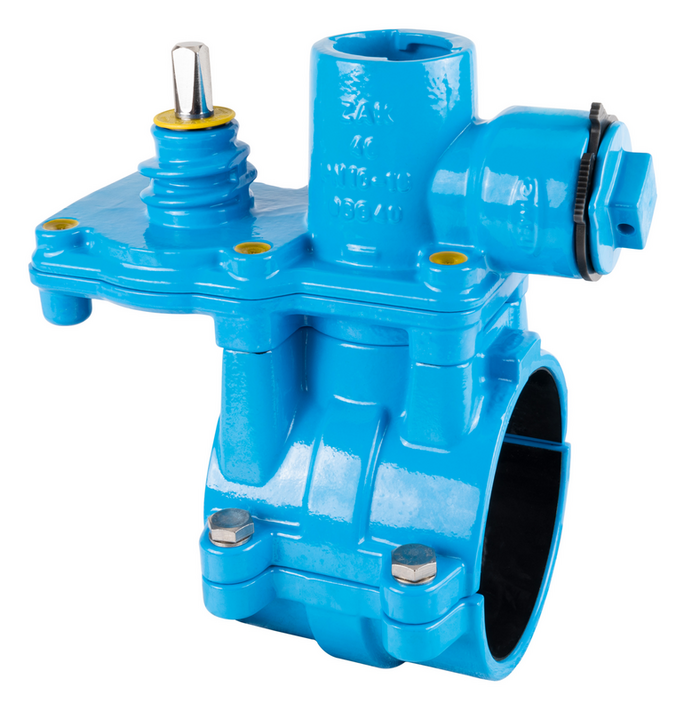

Hawlinger HAKU cu racord orizontal ZAK® în direcţia ţevii
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: | Gaz: 1 bar (only PVC) |
| Medie | Gaz |
HAKU-Hawlinger trebuie folosite pentru montarea pe țevi PVC conform DIN EN 8062. Cele două jumătăți de cochilie sunt calibrate cu precizie pentru diametrele lor exterioare respective. O deformare inadmisibilă a tubului este prevenită de oprirele metalice la conectarea jumătăților de cochilie.
Prizele superioare ale prizei ZAK® sunt folosite în combinație cu fitingurile cu vârf ZAK® pentru conectarea țevilor de conectare a locuințelor.
La toate fitingurile de tăietură Hawle Hawlinger®, oprirea este asigurată de un disc plug-in acționat de poartă, realizat din oțel inoxidabil. Șaiba plug-in este mișcată orizontal într-o carcasă cu uzură redusă împotriva unor opritoare metalice fixe.
Pentru a deschide sau închide pasajul este necesar doar o jumătate de rotație (180°).
În combinație cu un dispozitiv de extragere potrivit pentru gaz, sistemul de oprire permite forarea ușoară a conductei, chiar și în condiții de funcționare.
Jumătățile de carcasă sunt fixate cu șuruburi hexagonale sau fără șuruburi prin pene de blocare (doar d63). Panele de blocare sunt fixate cu plăci de siguranță.
Contacte
|
Comanda nr.
|
*) |
PN max. |
L |
B |
D |
H |
Pătratul tijei |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2370633205
|
Gaz 1 bar (numai PVC) | 172 mm | 142 mm | 63 mm | 206 mm | 12,3 mm | 24 mm | ZAK 34 | 6,80 kg | ||||
|
2370905005
|
Gaz 1 bar (numai PVC) | 225 mm | 171 mm | 90 mm | 229 mm | 12,3 mm | 36 mm | ZAK 46 | 8,40 kg | ||||
|
2370905008
|
Gaz 1 bar (numai PVC) | 225 mm | 171 mm | 90 mm | 229 mm | 12,3 mm | 36 mm | ZAK 46 | 8,40 kg | ||||
|
2371103205
|
Gaz 1 bar (numai PVC) | 172 mm | 170 mm | 110 mm | 254 mm | 12,3 mm | 24 mm | ZAK 34 | 7,30 kg | ||||
|
2371105005
|
Gaz 1 bar (numai PVC) | 225 mm | 170 mm | 110 mm | 254 mm | 12,3 mm | 36 mm | ZAK 46 | 8,80 kg | ||||
|
2371105008
|
Gaz 1 bar (numai PVC) | 225 mm | 170 mm | 110 mm | 254 mm | 12,3 mm | 36 mm | ZAK 46 | 8,80 kg | ||||
|
2371255005
|
Gaz 1 bar (numai PVC) | 225 mm | 190 mm | 125 mm | 272 mm | 12,3 mm | 36 mm | ZAK 46 | 9,70 kg | ||||
|
2371405005
|
Gaz 1 bar (numai PVC) | 225 mm | 205 mm | 140 mm | 284 mm | 12,3 mm | 36 mm | ZAK 46 | 10,00 kg | ||||
|
2371603205
|
Gaz 1 bar (numai PVC) | 172 mm | 230 mm | 160 mm | 306 mm | 12,3 mm | 24 mm | ZAK 34 | 9,00 kg | ||||
|
2371605005
|
Gaz 1 bar (numai PVC) | 225 mm | 230 mm | 160 mm | 305 mm | 12,3 mm | 36 mm | ZAK 46 | 10,70 kg | ||||
|
2371605008
|
Gaz 1 bar (numai PVC) | 225 mm | 230 mm | 160 mm | 305 mm | 12,3 mm | 36 mm | ZAK 46 | 10,70 kg | ||||
|
2371805005
|
Gaz 1 bar (numai PVC) | 229 mm | 250 mm | 180 mm | 330 mm | 12,3 mm | 36 mm | ZAK 46 | 10,90 kg | ||||
|
2372255005
|
Gaz 1 bar (numai PVC) | 225 mm | 301 mm | 225 mm | 381 mm | 12,3 mm | 36 mm | ZAK 46 | 13,90 kg | ||||
|
2372255008
|
Gaz 1 bar (numai PVC) | 225 mm | 301 mm | 225 mm | 381 mm | 12,3 mm | 36 mm | ZAK 46 | 13,90 kg | ||||
|
2372805008
|
1) | Gaz 1 bar (numai PVC) | 234 mm | 377 mm | 280 mm | 449 mm | 12,3 mm | 36 mm | ZAK 46 | 18,00 kg |
|
