237-02

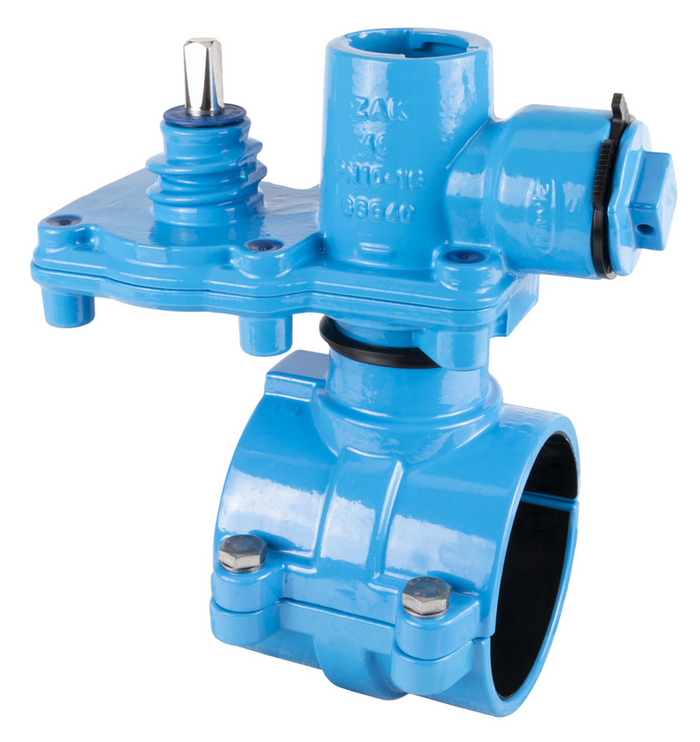

Hawlinger HAKU, tip rotativ, cu racord orizontal ZAK®

Colierele cu filet HAKU Hawlinger sunt concepute pentru montarea pe ţevi PE, conform standardului DIN 8074 şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt perfect adaptate la diametrul exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii. Componenta rotativă permite alinierea continuă a piesei Hawlinger cu 360°.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşiri verticale cu mufe ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu, dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil
Garnituri: EPDM
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele cu filet HAKU Hawlinger sunt concepute pentru montarea pe ţevi PE, conform standardului DIN 8074 şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt perfect adaptate la diametrul exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii. Componenta rotativă permite alinierea continuă a piesei Hawlinger cu 360°.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşiri verticale cu mufe ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu, dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

L
Etichetă
B
D
H
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2377090500
 225 mm   150 mm 90 mm 261 mm 28 mm ZAK 46 8,40 kg
2377110500
 225 mm   170 mm 110 mm 281 mm 28 mm ZAK 46 9,00 kg
2377125500
 225 mm   190 mm 125 mm 296 mm 28 mm ZAK 46 9,30 kg
2377140500
 225 mm   205 mm 140 mm 311 mm 28 mm ZAK 46 9,90 kg
2377160500
 225 mm   230 mm 160 mm 331 mm 28 mm ZAK 46 10,20 kg
2377180500
 225 mm   248 mm 180 mm 352 mm 28 mm ZAK 46 11,50 kg
2377225500
 225 mm   301 mm 225 mm 399 mm 28 mm ZAK 46 13,00 kg
2400000009
   încărcare pentru drenare           0,00 kg
8700000000
   încărcare pentru axul alezajului           0,00 kg
