238-00

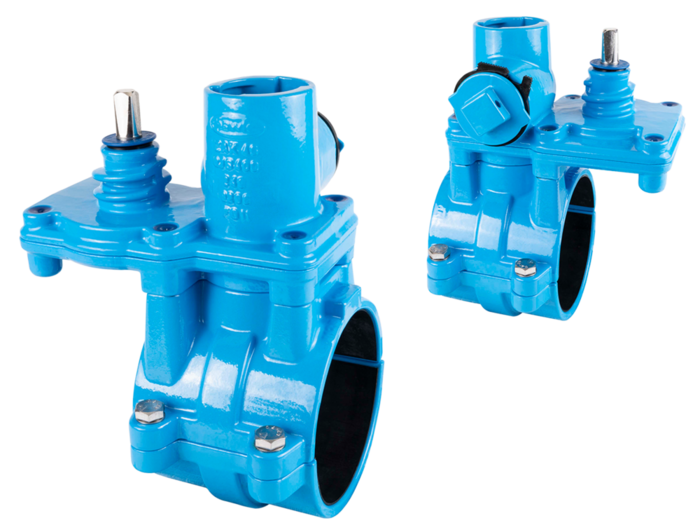

Hawlinger HAKU cu racord orizontal ZAK® la 90° în direcţia ţevii

Colierele cu filet HAKU Hawlinger sunt destinate utilizării pentru montare pe ţevi PE, conform standardului DIN 8074, şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirile cu mufe ZAK® de la partea superioară.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabliă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele cu filet HAKU Hawlinger sunt destinate utilizării pentru montare pe ţevi PE, conform standardului DIN 8074, şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirile cu mufe ZAK® de la partea superioară.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.
*)
L
Etichetă
B
D
H
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2380633200
 1) 175 mm   155 mm 63 mm 201 mm 24 mm ZAK 34 6,80 kg
2380633203
 2) 165 mm   125 mm 63 mm 226 mm 24 mm ZAK 34 6,20 kg
2380635003
 2) 195 mm   125 mm 63 mm 233 mm 36 mm ZAK 46 7,81 kg
2380755003
 2) 200 mm   142 mm 75 mm 249 mm 36 mm ZAK 46 8,00 kg
2380903200
   175 mm   155 mm 90 mm 228 mm 24 mm ZAK 34 7,20 kg
2380905000
   205 mm   155 mm 90 mm 234 mm 36 mm ZAK 46 9,20 kg
2381103200
   175 mm   170 mm 110 mm 249 mm 24 mm ZAK 34 7,70 kg
2381105000
   205 mm   170 mm 110 mm 258 mm 36 mm ZAK 46 9,00 kg
2381253200
   175 mm   190 mm 125 mm 266 mm 24 mm ZAK 34 7,90 kg
2381255000
   205 mm   190 mm 125 mm 277 mm 36 mm ZAK 46 9,90 kg
2381403200
   175 mm   205 mm 140 mm 283 mm 24 mm ZAK 34 8,50 kg
2381405000
   205 mm   205 mm 140 mm 289 mm 36 mm ZAK 46 9,40 kg
2381603200
   175 mm   230 mm 160 mm 301 mm 24 mm ZAK 34 9,30 kg
2381605000
   205 mm   230 mm 160 mm 311 mm 36 mm ZAK 46 11,70 kg
2381805000
   205 mm   250 mm 180 mm 330 mm 36 mm ZAK 46 11,00 kg
2382253200
   175 mm   305 mm 225 mm 372 mm 24 mm ZAK 34 11,60 kg
2382255000
   205 mm   250 mm 225 mm 330 mm 36 mm ZAK 46 14,30 kg
2382505003
 2) 235 mm   377 mm 250 mm 455 mm 36 mm ZAK 46 18,30 kg
2382805003
 2) 235 mm   377 mm 280 mm 455 mm 36 mm ZAK 46 18,25 kg
2383155003
 2) 235 mm   408 mm 315 mm 500 mm 36 mm ZAK 46 19,80 kg
2400000009
     încărcare pentru drenare           0,00 kg
8700000000
     încărcare pentru axul alezajului           0,00 kg
Lista de dorinte
1)
Montat din fabrică cu robinet de concesie, care constă în șa de branșare HAKU și Hawlinger cu filet exterior conic la bază
