- Asamblarea semicojilor se realizează cu ajutorul unei pene de închidere (fără șuruburi). Fixarea penei de închidere cu ajutorul unei plăci de fixare.
238-00G

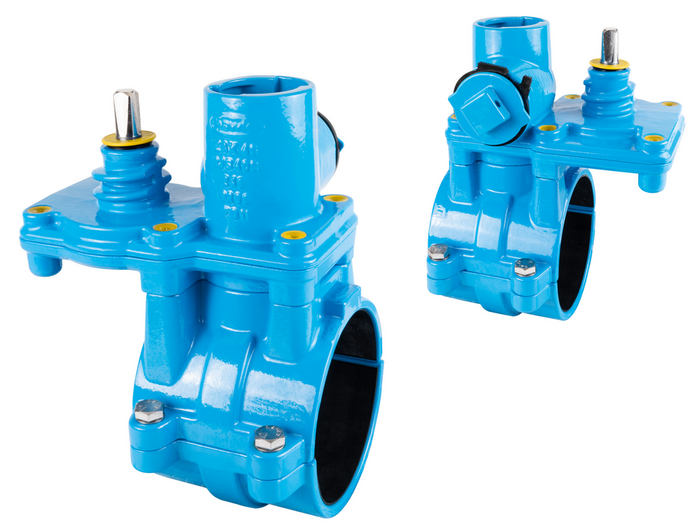

Hawlinger HAKU cu racord orizontal ZAK® la 90° în direcţia ţevii
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: | Gaz: 1 bar (only PVC) |
| Medie | Gaz |
HAKU-Hawlinger trebuie folosite pentru montarea pe țevi PVC conform DIN 8062. Cele două jumătăți de cochilie sunt calibrate cu precizie pentru diametrele lor exterioare respective. O deformare inadmisibilă a tubului este prevenită de oprirele metalice la conectarea jumătăților de cochilie.
Prizele superioare ale prizei ZAK® sunt folosite în combinație cu fitingurile cu vârf ZAK® pentru conectarea țevilor de conectare a locuințelor.
La toate fitingurile de tăietură Hawle Hawlinger®, oprirea este asigurată de un disc plug-in acționat de poartă, realizat din oțel inoxidabil. Șaiba plug-in este mișcată orizontal într-o carcasă cu uzură redusă împotriva unor opritoare metalice fixe.
Pentru a deschide sau închide pasajul este necesar doar o jumătate de rotație (180°).
În combinație cu un dispozitiv de extragere potrivit pentru gaz, sistemul de oprire permite forarea ușoară a conductei, chiar și în condiții de funcționare.
Jumătățile de carcasă sunt fixate cu șuruburi hexagonale sau fără șuruburi prin pene de blocare (doar d63). Panele de blocare sunt fixate cu plăci de siguranță.
Pătrat al axului: 12,3 mm
Contacte
|
Comanda nr.
|
*) |
PN max. |
Etichetă |
L |
B |
D |
H |
Pătratul tijei |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2380633205
|
1) | Gaz 1 bar (numai PVC) | 175 mm | 155 mm | 63 mm | 201 mm | 12,3 mm | 24 mm | ZAK 34 | 6,80 kg | ||||
|
2380905005
|
Gaz 1 bar (numai PVC) | 205 mm | 155 mm | 90 mm | 234 mm | 12,3 mm | 36 mm | ZAK 46 | 9,20 kg | |||||
|
2381103205
|
Gaz 1 bar (numai PVC) | 175 mm | 170 mm | 110 mm | 249 mm | 12,3 mm | 24 mm | ZAK 34 | 7,70 kg | |||||
|
2381105005
|
Gaz 1 bar (numai PVC) | 205 mm | 170 mm | 110 mm | 258 mm | 12,3 mm | 36 mm | ZAK 46 | 9,00 kg | |||||
|
2381255005
|
Gaz 1 bar (numai PVC) | 205 mm | 190 mm | 125 mm | 277 mm | 12,3 mm | 36 mm | ZAK 46 | 9,90 kg | |||||
|
2381405005
|
Gaz 1 bar (numai PVC) | 205 mm | 205 mm | 140 mm | 289 mm | 12,3 mm | 36 mm | ZAK 46 | 9,40 kg | |||||
|
2381603205
|
Gaz 1 bar (numai PVC) | 175 mm | 230 mm | 160 mm | 301 mm | 12,3 mm | 24 mm | ZAK 34 | 9,30 kg | |||||
|
2381605005
|
Gaz 1 bar (numai PVC) | 205 mm | 230 mm | 160 mm | 311 mm | 12,3 mm | 36 mm | ZAK 46 | 11,70 kg | |||||
|
2381805005
|
Gaz 1 bar (numai PVC) | 205 mm | 250 mm | 180 mm | 330 mm | 12,3 mm | 36 mm | ZAK 46 | 11,00 kg | |||||
|
2382255005
|
Gaz 1 bar (numai PVC) | 205 mm | 250 mm | 225 mm | 330 mm | 12,3 mm | 36 mm | ZAK 46 | 14,30 kg | |||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
|
